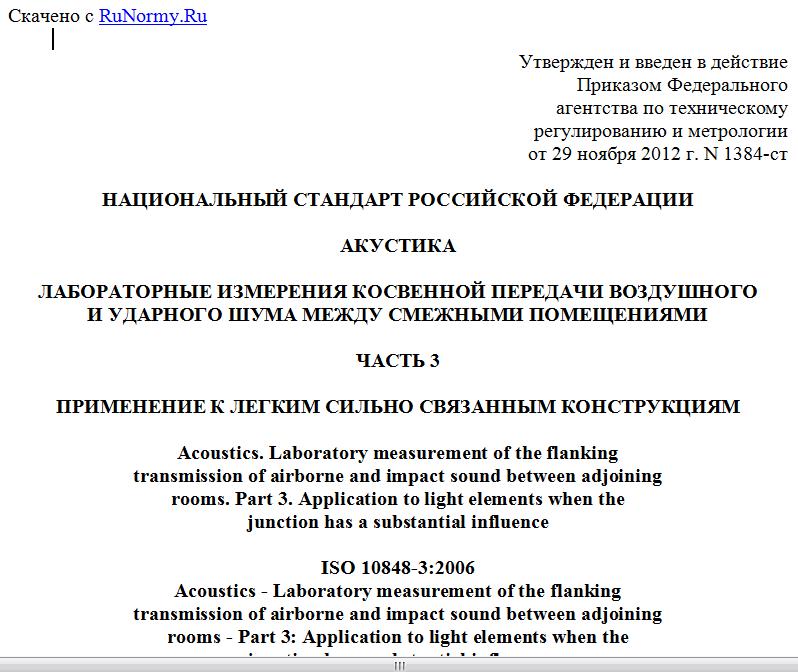

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1384-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА
ЛАБОРАТОРНЫЕ ИЗМЕРЕНИЯ КОСВЕННОЙ ПЕРЕДАЧИ ВОЗДУШНОГО
И УДАРНОГО ШУМА МЕЖДУ СМЕЖНЫМИ ПОМЕЩЕНИЯМИ
ЧАСТЬ 3
ПРИМЕНЕНИЕ К ЛЕГКИМ СИЛЬНО СВЯЗАННЫМ КОНСТРУКЦИЯМ
Acoustics. Laboratory measurement of the flanking
transmission of airborne and impact sound between adjoining
rooms. Part 3. Application to light elements when the
junction has a substantial influence
ISO 10848-3:2006
Acoustics - Laboratory measurement of the flanking
transmission of airborne and impact sound between adjoining
rooms - Part 3: Application to light elements when the
junction has a substantial influence
(IDT)
ГОСТ Р ИСО 10848-3-2012
ОКС 91.120.20
Дата введения
1 декабря 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 358 "Акустика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1384-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10848-3:2006 "Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 3. Применение к легким сильно связанным конструкциям" (ISO 10848-3:2006 "Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 3: Application to light elements when the junction has a substantial influence").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Стандарт ИСО 10848 (части 1 - 3) устанавливает лабораторные методы измерений косвенной звукопередачи одной или несколькими строительными конструкциями.
Измеренные значения могут использоваться для сравнения акустических параметров строительных элементов, для установления технических требований к ним или в качестве исходных данных для методов прогнозирования, изложенных, например, в [2] или [3].
Настоящий стандарт распространяется на легкие строительные конструкции в виде соединений элементов типа примыкания (T-соединение) или пересечения (X-соединение).
Элемент определяют как легкий в соответствии с ИСО 10848-1 (статья 3.10).
Подлежащие измерению величины выбирают в соответствии с ИСО 10848-1 (подраздел 4.4). Характеристики указанных строительных конструкций выражают либо совокупной величиной ( и/или ), характеризующей комбинацию элементов и вид их соединения, или индексом снижения вибрации соединения (его стыка). Измеряемые величины и зависят от размеров элементов испытуемого стыка, тогда как в принципе инвариантен к размерам.
Величины и применяют при измерениях на легких хорошо демпфированных конструкциях (например, деревянные стены, в том числе с металлическим каркасом, или деревянные полы на лагах), где условия эксплуатации не влияют на звукоизоляцию и демпфирование элементов. Если акустические свойства конструкций существенно зависят от конкретных условий, то измеряют .
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированные ссылки относят к последнему изданию ссылочного стандарта, включая все его изменения.
ИСО 140-2 Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 2. Определение, проверка и применение показателей точности данных (ISO 140-2, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 2: Determination, verification and application of precision data)
ИСО 140-3:1995 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 3. Лабораторные измерения звукоизоляции воздушного шума элементами зданий (ISO 140-3:1995, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurements of airborne sound insulation of building elements)
ИСО 140-6:1998 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 6. Лабораторные измерения звукоизоляции ударного шума полами (ISO 140-6:1998, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 6: Laboratory measurements of impact sound insulation of floors)
ИСО 717-1 Акустика. Нормирование звукоизоляции зданий и строительных элементов. Часть 1. Звукоизоляция воздушного шума (ISO 717-1, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ИСО 717-2 Акустика. Нормирование звукоизоляции зданий и строительных элементов. Часть 2. Звукоизоляция ударного шума (ISO 717-2, Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation)
ИСО 10848-1:2006 Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 1. Основные положения (ISO 10848-1:2006, Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 1: Frame document)
--------------------------------
<*> Серия международных стандартов ИСО 140 (части 3, 6) заменена на серию стандартов ИСО 10140. Если требования отмененных ссылочных стандартов эквивалентны требованиям новых стандартов, то последние указаны далее в сносках.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
--------------------------------------------------------------------------¬
¦ 3.1. Приведенная разность уровней звукового давления побочного шума¦
¦(normalized flanking level difference) D , дБ: разность средних¦
¦ n,f ¦
¦уровней звукового давления шума в двух помещениях, созданного источником¦
¦в одном из них, причем звукопередача проходит по известному побочному¦
¦пути. ¦
¦ Примечание. Величина D приведена к эквивалентной площади¦
¦ n,f ¦
¦звукопоглощения A приемного помещения и рассчитывается по формуле ¦
¦ ¦
¦ A ¦
¦ D = L - L - 10lg--, (1) ¦
¦ n,f 1 2 A ¦
¦ 0 ¦
¦ ¦
¦ где L - средний уровень звукового давления в приемном помещении, дБ;¦
¦ 1 ¦
¦ L - средний уровень звукового давления в помещении источника, дБ; ¦
¦ 2 ¦
¦ A - эквивалентная площадь звукопоглощения приемного помещения, м2; ¦
¦ A - стандартная эквивалентная площадь звукопоглощения, м2; A = 10¦
¦ 0 0 ¦
¦м2. ¦
¦ ¦
¦ [ИСО 10848-1:2006, статья 3.2] ¦
+-------------------------------------------------------------------------+
¦ 3.2. Приведенный уровень звукового давления побочного ударного шума¦
¦(normalized flanking impact sound pressure level) L , дБ: средний¦
¦ n,f ¦
¦уровень звукового давления ударного шума в приемном помещении,¦
¦создаваемого стандартной ударной машиной, устанавливаемой в различных¦
¦точках испытуемого пола в помещении источника, и проникающего в приемное¦
¦помещение по известным побочным путям. ¦
¦ Примечание. Уровень L приведен к эквивалентной площади¦
¦ n,f ¦
¦звукопоглощения A приемного помещения и рассчитывается по формуле ¦
