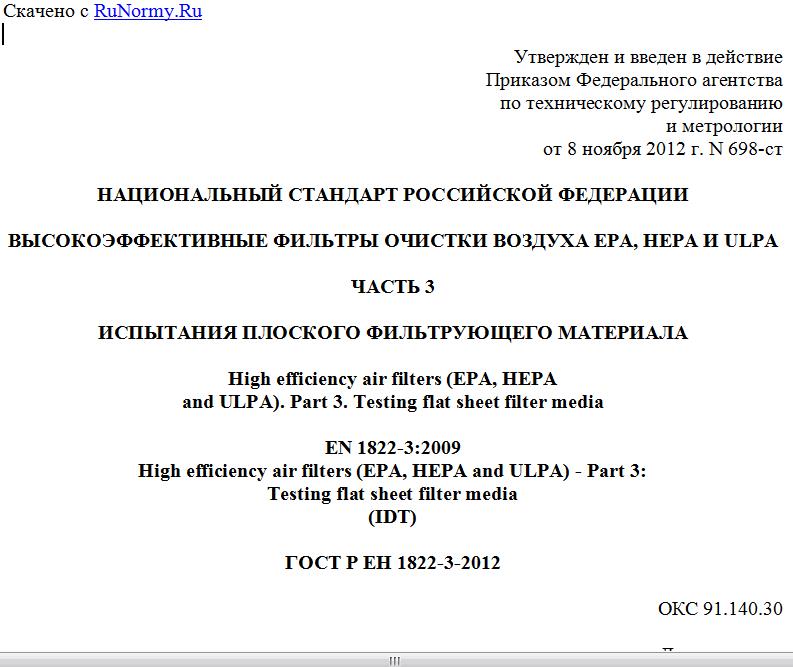

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2012 г. N 698-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫСОКОЭФФЕКТИВНЫЕ ФИЛЬТРЫ ОЧИСТКИ ВОЗДУХА EPA, HEPA И ULPA
ЧАСТЬ 3
ИСПЫТАНИЯ ПЛОСКОГО ФИЛЬТРУЮЩЕГО МАТЕРИАЛА
High efficiency air filters (EPA, HEPA
and ULPA). Part 3. Testing flat sheet filter media
EN 1822-3:2009
High efficiency air filters (EPA, HEPA and ULPA) - Part 3:
Testing flat sheet filter media
(IDT)
ГОСТ Р ЕН 1822-3-2012
ОКС 91.140.30
Дата введения
1 декабря 2013 года
Предисловие
1 ПОДГОТОВЛЕН Общероссийской общественной организацией "Ассоциация инженеров по контролю микрозагрязнений" (АСИНКОМ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 08.11.2012 N 698-ст
4 Настоящий стандарт идентичен международному стандарту ЕН 1822-3:2009 "Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA. Часть 3. Испытания плоского фильтрующего материала" (EN 1822-3:2009 "High efficiency air filters (EPA, HEPA and ULPA) - Part 3: Testing flat sheet filter media")
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт распространяется на испытания плоского фильтрующего материала. Отличие между настоящим стандартом и предыдущими стандартами состоит в методах определения интегральной эффективности. Вместо оценки массовой концентрации частиц эти методы основаны на счете частиц с наиболее проникающим размером (MPPS), размер которых составляет для микростекловолокнистых фильтров примерно от 0,12 до 0,25 мкм. Этот метод также позволяет испытывать сверхвысокоэффективные фильтры, что не достигалось при использовании прежних методов контроля из-за их недостаточной чувствительности. Методика испытаний мембранных фильтров дана в ЕН 1822-5:2009 (приложение А).
Стандарт предназначен для испытаний эффективных фильтров очистки воздуха (EPA), высокоэффективных фильтров очистки воздуха (HEPA) и сверхвысокоэффективных фильтров очистки воздуха (ULPA).
Комплекс международных стандартов ЕН 1822 "Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA" состоит из следующих частей:
- часть 1. Классификация, методы испытаний, маркировка;
- часть 2. Генерирование аэрозолей, измерительные приборы, статистические методы обработки;
- часть 3. Испытания плоских фильтрующих материалов;
- часть 4. Обнаружение утечек в фильтрующих элементах (метод сканирования);
- часть 5. Определение эффективности фильтрующих элементов.
1. Область применения
Настоящий стандарт относится к высокоэффективным фильтрам очистки воздуха по частицам HEPA и к сверхвысокоэффективным фильтрам очистки воздуха ULPA, используемым в вентиляции и кондиционировании воздуха и в технологических процессах, например, в чистых помещениях или фармацевтической промышленности.
Настоящий стандарт содержит методику определения эффективности на основе метода счета частиц с использованием контрольного аэрозоля с жидкими частицами и позволяет классифицировать фильтры в зависимости от их эффективности.
Настоящий стандарт устанавливает требования к плоским фильтрующим материалам, применяемым при изготовлении высокоэффективных фильтров. Он содержит методики испытания, требования к стендам и условиям проведения испытаний, порядок вычисления результатов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 1822-1:2009 Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA. Часть 1. Классификация, методы испытаний, маркировка (EN 1822-1:2009, High efficiency air filters (EPA, HEPA and ULPA) - Part 1: Classification, performance testing, marking)
ЕН 1822-2:2009 Высокоэффективные фильтры очистки воздуха EPA, HEPA и ULPA. Часть 2. Генерирование аэрозолей, измерительные приборы, статистические методы обработки (EN 1822-3:2009, High efficiency air filters (EPA, HEPA and ULPA) - Part 2: Aerosol production, measuring equipment, particle counting statistics)
ЕН 14799:2007 Фильтры для общей очистки воздуха. Терминология (EN 14799:2007, Air filters for general air cleaning - Terminology)
3. Термины и определения
В настоящем стандарте применены термины и определения, приведенные в ЕН 14799:2007.
4. Условные обозначения и сокращения
В таблице 1 приведены условные обозначения количественных показателей, получаемых в результате испытаний и расчетным путем. Величины, входящие в уравнения, используемые для этих вычислений, должны иметь заданную размерность (единицы измерения).
Таблица 1
Количественные показатели
Наименование Обозначение Единица измерения Уравнение для вычисления параметра
Измеряемые величины
Площадь лицевой поверхности фильтрующего материала A см2
Контролируемый расход воздуха (объемный расход) см3/с
Перепад давления Па
Средний диаметр частиц мкм
Число частиц N
Скорость отбора проб Vs см3/с
Время отбора проб t с
Расчетные показатели
Номинальная скорость воздуха на лицевой поверхности фильтра u см/с
Средний перепад давления Па
Концентрация частиц cN см-3
Проскок частиц в диапазоне размеров i Pi <a> <b>
Средний проскок <a>
Средняя эффективность <a>
Верхний или верхний 95%-й доверительные пределы числа частиц N95% - См. раздел 7 ЕН 1822-2:2009
Проскок как верхний 95%-й доверительный предел P95% <a> <b>
Средний проскок как средний 95%-й доверительный предел <a>
Средняя эффективность как нижний 95%-й доверительный предел <a>
<a> Обычно выражается в процентах. <b> Индекс u относится к числу частиц на входе фильтра, а индекс d - на выходе.
5. Методика испытаний
При испытаниях плоского фильтровального материала фракциональную эффективность определяют с помощью счета частиц. При испытаниях может быть использован монодисперсный или полидисперсный аэрозоль. Требования методики различаются в зависимости от способа получения аэрозоля и используемого счетчика частиц. При испытаниях следует измерять перепад давления при заданной скорости потока воздуха через фильтровальный материал.
Образцы плотного фильтровального материала устанавливают в стенд для контроля фильтров и на них подают контрольный поток воздуха с соответствующей скоростью. Контрольный аэрозоль от генератора аэрозолей должен быть подготовлен (например, растворитель переведен в парообразное состояние), нейтрализован статический заряд, аэрозоль перемешан до гомогенного состояния с фильтруемым контрольным воздухом и направлен на фильтр.
Для определения эффективности выполняют отбор проб из воздуха с заданным расходом до и после фильтрующего материала. При использовании счетчика частиц определяется счетная концентрация частиц для различных размеров частиц. Полученные результаты используют для построения графика эффективности по размерам частиц для данного фильтрующего материала и для определения размера частиц, при котором эффективность достигает минимального значения. Этот размер частиц называется размером наиболее проникающих частиц (MPPS).
При определении концентрации частиц до фильтрующего материала может потребоваться применение системы разбавления в целях снижения концентрации частиц до значений, совместимых со счетчиком частиц.
Для измерения абсолютного давления, температуры и относительной влажности контрольного аэрозоля и для измерения и контроля расхода воздуха может потребоваться дополнительное оборудование.
6. Образцы плоского фильтрующего материала
Испытания плоского фильтрующего материала следует выполнять не менее чем на пяти образцах.
