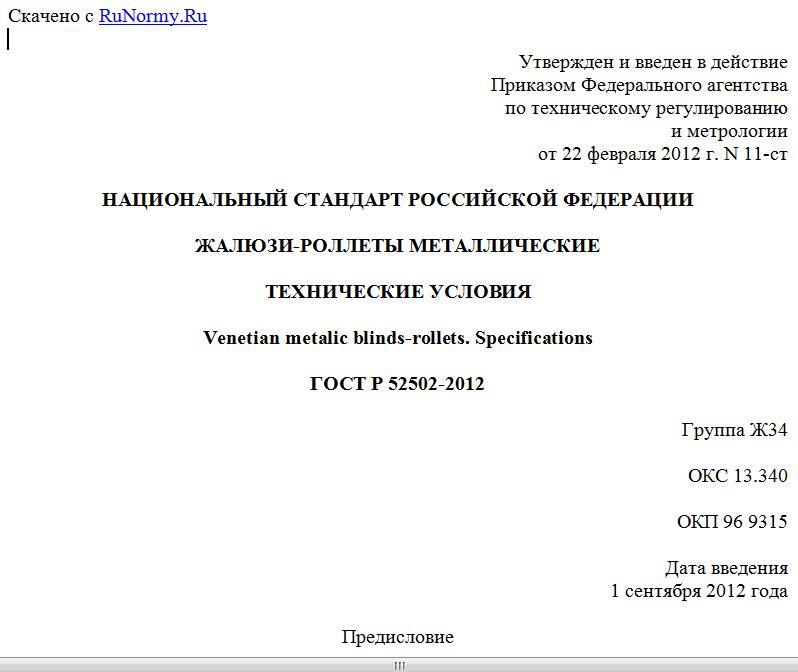

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 февраля 2012 г. N 11-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЖАЛЮЗИ-РОЛЛЕТЫ МЕТАЛЛИЧЕСКИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Venetian metalic blinds-rollets. Specifications
ГОСТ Р 52502-2012
Группа Ж34
ОКС 13.340
ОКП 96 9315
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Некоммерческим партнерством "Ржевский научно-исследовательский испытательный сертификационный центр" (НП РНИИСЦ).
2. Внесен Техническим комитетом по стандартизации ТК 391 (ПК 1) "Средства физической защиты и материалы для их изготовления" ("Организационно-методические основы стандартизации и подтверждения соответствия средств физической защиты и материалов для их изготовления").
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 февраля 2012 г. N 11-ст.
4. Взамен ГОСТ Р 52502-2005.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые металлические жалюзи-роллеты климатического исполнения УХЛ по ГОСТ 15150, в том числе с защитными свойствами (далее по тексту - жалюзи-роллеты), представляющие собой механические или электромеханические конструкции, предназначенные для установки в оконных, дверных, гаражных и иных проемах зданий и сооружений.
Стандарт устанавливает классификацию жалюзи-роллет, технические требования, а также требования к конструкции, безопасности, правила приемки, методы испытаний, указания по монтажу и эксплуатации.
Настоящий стандарт не распространяется на жалюзи по ГОСТ Р 51222, на противопожарные конструкции, конструкции ограждений открытых территорий, изделия, предназначенные для объектов военного и/или оборонного назначения, а также для специальных промышленных производств.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50862-2005 Сейфы, сейфовые комнаты и хранилища. Требования и методы испытаний на устойчивость к взлому и огнестойкость
ГОСТ Р 51112-97 Средства защитные банковские. Требования по пулестойкости и методы испытаний
ГОСТ Р 51113-97 Средства защитные банковские. Требования по устойчивости к взлому и методы испытаний
ГОСТ Р 51221-98 Средства защитные банковские. Термины и определения
ГОСТ Р 51222-98 Средства защитные банковские. Жалюзи. Общие технические условия
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ Р 52503-2005 Жалюзи-роллеты. Методы испытаний на устойчивость к взлому и пулестойкость
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 9.031-74 Единая система защиты от коррозии и старения. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.308-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26602.5-2001 Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке
ГОСТ 28653-90 Оружие стрелковое. Термины и определения
ГОСТ 30778-2001 Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины, установленные в ГОСТ 28653, ГОСТ Р 51221, а также следующие термины с соответствующими определениями.
3.1. Вал: элемент жалюзи-роллеты, на который наматывается полотно.
3.2. Ветровая нагрузка: давление воздушного потока на единицу площади жалюзи-роллеты.
3.3. Взлом жалюзи-роллеты: совокупность действий с целью нарушения целостности жалюзи-роллеты и достижения полного доступа в защищаемое помещение.
3.4. Жалюзи-роллета: конструкция, состоящая из полотна, вала с элементами его установки и крепления, элементов подвеса полотна к валу, направляющих шин, привода и защитного короба.
3.5. Заданная зона приложения нагрузки: ограниченное место испытуемого образца, на которое воздействует испытательная нагрузка.
3.6. Засов: запорный элемент, фиксирующий полотно жалюзи-роллеты в закрытом положении.
3.7. Концевой профиль: последний (нижний) профиль полотна жалюзи-роллеты.
3.8. Короб: часть жалюзи-роллеты, в которой установлен вал и скрывается намотанное на него полотно.
3.9. Направляющая шина: закрепленный в проеме неподвижный несущий элемент жалюзи-роллеты, предназначенный для перемещения по ней полотна.
3.10. Полный доступ жалюзи-роллеты: результат взлома, обеспечивающий проникновение в защищаемое помещение и характеризующийся образованием отверстия, через которое может проходить один из шаблонов полного доступа (см. ГОСТ Р 50862), или подъем полотна на высоту не менее 300 мм.
3.11. Полотно: часть жалюзи-роллеты, собранная из подвижно соединенных между собой профилей, закрывающая проем в стене.
3.12. Привод: часть жалюзи-роллеты, предназначенная для подъема (опускания) полотна.
3.13. Профиль: часть жалюзи-роллеты в форме полос любой конфигурации, подвижное соединение которых между собой образует полотно жалюзи-роллеты.
3.14. Пулестойкость жалюзи-роллеты: свойство жалюзи-роллеты противостоять сквозному пробитию пулями и отсутствие при этом опасных для человека вторичных поражающих элементов.
3.15. Ригель: элемент жалюзи-роллеты, соединяющий полотно с валом и блокирующий полотно в опущенном состоянии.
3.16. Статическая нагрузка: нагрузка определенной величины, воздействующая на заданную зону жалюзи-роллеты в течение определенного времени.
3.17. Стойкость к нагрузке: способность жалюзи-роллеты оставаться работоспособной после воздействия определенной нагрузки.
3.18. Сопротивление теплопередаче: способность жалюзи-роллеты уменьшать теплообмен между двумя средами.
3.19. Стойкость к ветровой нагрузке: способность жалюзи-роллеты противостоять определенной ветровой нагрузке.
3.20. Теплопередача: теплообмен между двумя средами через разделяющую их жалюзи-роллету.
3.21. Ударная нагрузка: нагрузка, создаваемая массой движущегося тела, обладающего определенной величиной кинетической энергии.
3.22. Устойчивость жалюзи-роллеты к взлому: способность жалюзи-роллеты противостоять достижению полного доступа при воздействии на нее статической, ударной нагрузок и/или приложения инструмента.
3.23. Устройство нагружения: устройство, с помощью которого на испытуемый образец воздействует статическая или ударная нагрузка.
3.24. Фиксирующий профиль: первый (верхний) профиль полотна жалюзи-роллеты, предназначенный для фиксации его к валу.
3.25. Часть жалюзи-роллеты: составные конструкции и их соединения, обеспечивающие работоспособность жалюзи-роллеты и выполнение заданных требований.
3.26. Элемент жалюзи-роллеты: детали, обеспечивающие сборку частей и жалюзи-роллеты в целом.
4. КЛАССИФИКАЦИЯ
4.1. Жалюзи-роллеты классифицируют по:
- виду применяемого материала;
- типу управления;
- защитным свойствам.
4.1.1. По виду применяемого материала жалюзи-роллеты подразделяют на:
