Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 июля 2012 г. N 179-ст

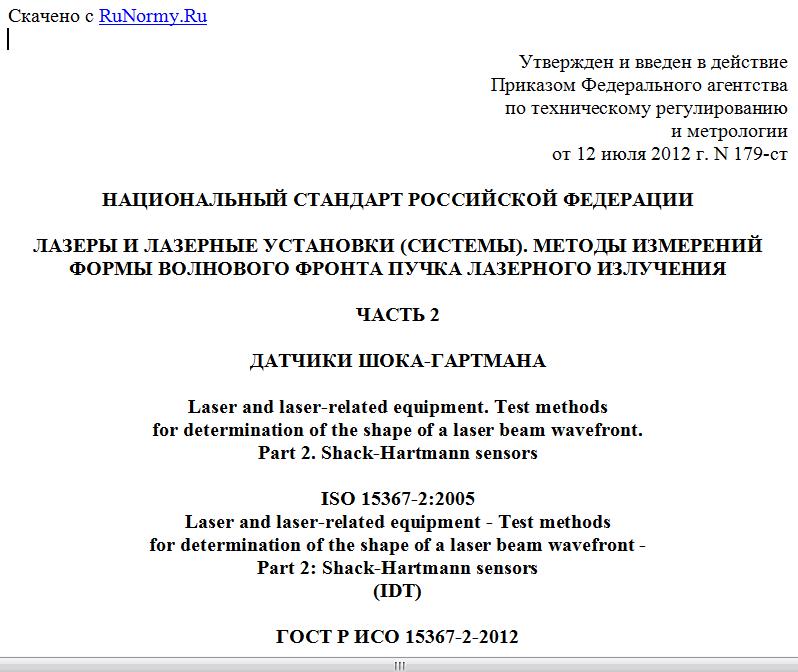

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛАЗЕРЫ И ЛАЗЕРНЫЕ УСТАНОВКИ (СИСТЕМЫ). МЕТОДЫ ИЗМЕРЕНИЙ
ФОРМЫ ВОЛНОВОГО ФРОНТА ПУЧКА ЛАЗЕРНОГО ИЗЛУЧЕНИЯ
ЧАСТЬ 2
ДАТЧИКИ ШОКА-ГАРТМАНА
Laser and laser-related equipment. Test methods
for determination of the shape of a laser beam wavefront.
Part 2. Shack-Hartmann sensors
ISO 15367-2:2005
Laser and laser-related equipment - Test methods
for determination of the shape of a laser beam wavefront -
Part 2: Shack-Hartmann sensors
(IDT)
ГОСТ Р ИСО 15367-2-2012
Группа Т35
ОКС 31.260
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2. ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2012 г. N 179-ст
4. Настоящий стандарт идентичен международному стандарту ИСО 15367-2:2005 "Лазеры и лазерные установки (системы). Методы измерений формы волнового фронта пучка лазерного излучения. Часть 2. Датчики Шока-Гартмана" (ISO 15367-2:2005 "Laser and laser-related equipment - Test methods for determination of the shape of a laser beam wavefront - Part 2: Shack-Hartmann sensors").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Предисловие
к международному стандарту ИСО 15367-2:2005 "Лазеры
и лазерные установки (системы). Методы измерений формы
волнового фронта пучка лазерного излучения.
Часть 2. Датчики Шока-Гартмана"
ИСО (Международная организация по стандартизации) - всемирная федерация национальных органов по стандартизации (членов ассоциации). Разработку международных стандартов, как правило, проводят технические комитеты. Каждый член ассоциации, заинтересованный в тематике, закрепленной за данным техническим комитетом, имеет право быть представленным в этом комитете. Международные правительственные и неправительственные организации, связанные с ИСО, также принимают участие в работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в области электротехники.
Проекты международных стандартов разрабатывают в соответствии с правилами, изложенными в Директивах ИСО/МЭК, часть 2.
Проекты международных стандартов, принятые техническими комитетами, рассылают членам ассоциации для голосования. Публикация проекта в качестве международного стандарта требует одобрения по крайней мере 75% членов ассоциации, принявших участие в голосовании.
Некоторые положения данного стандарта могут быть предметом патентования. ИСО не несет ответственности за признание какого-либо или всех патентных прав.
Международный стандарт ИСО 15367-2 подготовлен подкомитетом ПК 9 "Электрооптические системы" технического комитета ИСО/ТК 172 "Оптика и фотоника".
Стандарты серии ИСО 15367 под групповым заголовком "Лазеры и лазерные установки (системы). Методы измерений формы волнового фронта пучка лазерного излучения", общим для всех стандартов указанной серии, состоят из следующих частей:
- часть 1. Терминология и основные положения;
- часть 2. Датчики Шока-Гартмана.
Введение
к международному стандарту ИСО 15367-2:2005 "Лазеры
и лазерные установки (системы). Методы измерений формы
волнового фронта пучка лазерного излучения.
Часть 2. Датчики Шока-Гартмана"
Знание характеристик процесса распространения пучка лазерного излучения необходимо как при разработке и совершенствовании лазерных систем, так и в сфере промышленного использования лазеров.
Известны четыре группы параметров, характеризующих процесс распространения пучка лазерного излучения:
- распределение плотности мощности (энергии) (ИСО 13694);
- ширины, углы расходимости и коэффициенты распространения пучка (ИСО 11146-1 и ИСО 11146-2);
- распределение волнового фронта (фазы) (ИСО 15367-1 и настоящая часть ИСО 15367);
- пространственная когерентность пучка (пока не стандартизована).
В принципе полное описание процесса требует знания функции взаимной когерентности или функции спектральной плотности по крайней мере в одном поперечном сечении пучка. Несмотря на то, что определение этих распределений может быть выполнено, затраты на проведение подобных экспериментов достаточно велики, а промышленные средства измерений этих величин пока недоступны. Таким образом, настоящая часть ИСО 15367 не распространяется на универсальные способы описания пучка, а лишь ограничена рекомендациями по измерению волнового фронта, что эквивалентно распределению фазы для пучков, обладающих пространственной когерентностью. Следовательно, достаточная точность прогнозирования распространения пучка достижима только в ограниченном случае высокой степени пространственной когерентности.
Разнообразные средства измерений градиента фазы или волнового фронта пригодны для определения распределений волнового фронта или фазы. К таким средствам измерений, в том числе, относятся интерферометры поперечного сдвига, Гартмана и Шока-Гартмана датчики волнового фронта, а также муаровый дефлектометр. С помощью этих средств измерений определяют градиенты волнового фронта или фазы, а по полученным данным реконструируют двухразмерное (двухкоординатное) фазовое распределение.
В ИСО 15367-2 рассмотрены только датчики волнового фронта Гартмана и Шока-Гартмана, поскольку при их использовании могут быть проведены измерения волновых фронтов пучков как полностью, так и частично когерентного лазерного излучения. Значительное число таких датчиков освоено промышленностью.
Основные достоинства датчиков Гартмана:
- широкий динамический диапазон;
- высокая оптическая эффективность;
- возможность выполнения измерений в пучках с частичной когерентностью;
- отсутствие требований спектральной чистоты;
- отсутствие неопределенности при приращениях фазы в ;
- возможность получения и анализа волнового фронта по результатам одного измерения.
Средства прямых измерений фазы или волнового фронта типа самокалибруемых интерферометров находятся вне области применения ИСО 15367-2.
Введение
к национальному стандарту Российской Федерации
ГОСТ Р ИСО 15367-2-2012 "Лазеры и лазерные установки
(системы). Методы измерений формы волнового фронта пучка
лазерного излучения. Часть 2. Датчики Шока-Гартмана"
Настоящий стандарт подготовлен в целях прямого применения в Российской Федерации международного стандарта ИСО 15367-2:2005 "Лазеры и лазерные установки (системы). Методы измерений формы волнового фронта пучка лазерного излучения. Часть 2. Датчики Шока-Гартмана" как основополагающего нормативного документа, требования которого должны быть учтены при изготовлении и поставке на экспорт объекта стандартизации по договорам (контрактам).
ГОСТ Р ИСО 15367-2-2012 представляет собой полный аутентичный текст ИСО 15267-2:2005.
1. Область применения
Настоящий стандарт распространяется на методики измерений и оценки функции распределения волнового фронта в поперечном сечении лазерного пучка с использованием датчиков Гартмана и Шока-Гартмана. Положения настоящего стандарта распространяются на астигматические пучки когерентного и частично когерентного непрерывного и импульсного лазерного излучения.
Кроме того, описаны надежные численные методы зональной и модальной реконструкций двухразмерного (двухкоординатного) распределения волнового фронта с учетом неопределенности измерений.
Данные, описывающие распределение волнового фронта, позволяют определять ряд его параметров, которые приведены в ИСО 15367-1.
2. Нормативные ссылки
Следующие нормативные документы необходимы для применения настоящего стандарта. Для датированных ссылок следует применять только указанные издания. Для ссылок без даты следует применять последнее издание документа (включая любые поправки).
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
Для просмотра документа целиком скачайте его >>>
