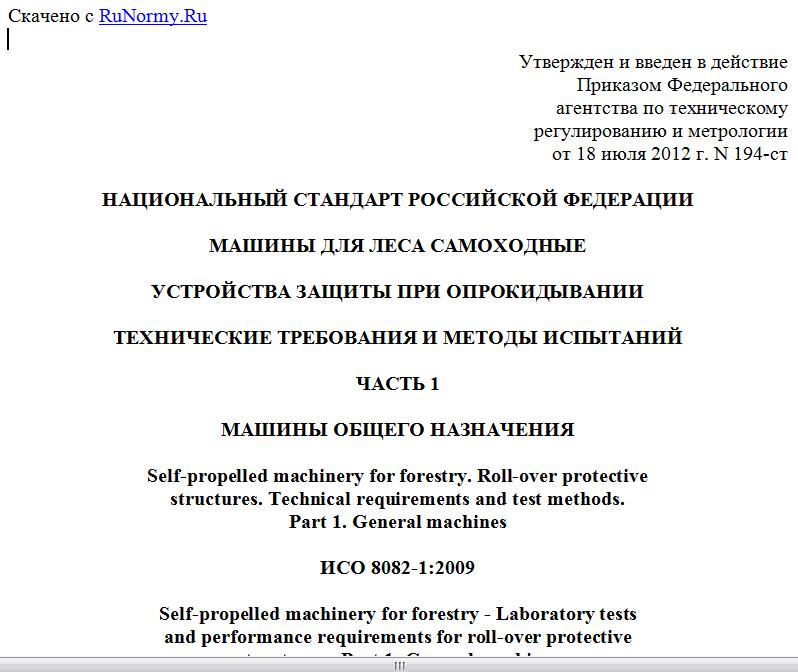

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 июля 2012 г. N 194-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ДЛЯ ЛЕСА САМОХОДНЫЕ
УСТРОЙСТВА ЗАЩИТЫ ПРИ ОПРОКИДЫВАНИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 1
МАШИНЫ ОБЩЕГО НАЗНАЧЕНИЯ
Self-propelled machinery for forestry. Roll-over protective
structures. Technical requirements and test methods.
Part 1. General machines
ИСО 8082-1:2009
Self-propelled machinery for forestry - Laboratory tests
and performance requirements for roll-over protective
structures - Part 1: General machines
(IDT)
ГОСТ Р ИСО 8082-1-2012
Группа Г51
ОКС 65.060.80
ОКП 48 5100
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности" на основе собственного аутентичного перевода на русский язык межгосударственного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 361 "Лесные машины"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 июля 2012 г. N 194-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 8082-1:2009 "Машины для леса самоходные. Лабораторные испытания устройств защиты при опрокидывании и эксплуатационные требования к ним. Часть 1. Машины общего назначения" (ISO 8082-1:2009 "Self-propelled machinery for forestry - Laboratory tests and performance requirements for roll-over protective structures - Part 1: General machines", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном справочном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает последовательный воспроизводимый метод измерения характеристик сила-деформация устройства защиты при опрокидывании самоходных машин для леса при статическом нагружении и технические требования к типовому образцу при таком нагружении. Стандарт распространяется на погрузочно-транспортирующие (форвардеры), трелевочные, валочно-пакетирующие, сучкорезно-раскряжевочные (процессоры), валочно-сучкорезно-раскряжевочные (харвестеры) машины и лесопогрузчики по ИСО 6814.
Стандарт не распространяется на машины с кабиной и стрелой на поворотной платформе, которые рассмотрены во второй части международного стандарта ИСО 8082-2.
Примечание - Уровни требований и процедуры испытаний в первой части стандарта ИСО 8082-1 такие же, как в ИСО 3471 [2].
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 148-1 Материалы металлические. Испытания на удар по Шарпи на маятниковом копре. Часть 1. Метод испытания (ISO 148-1, Metallic materials - Charpy pendulum impact test - Part 1: Test method)
ИСО 898-1 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки с заданным классом прочности. Крупная и мелкая резьба (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread)
ИСО 898-2:1992 Изделия крепежные. Механические свойства. Часть 2. Гайки с установленными значениями контрольной нагрузки. Крупная резьба (ISO 898-2:1992, Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread)
ИСО 3164 Машины землеройные. Лабораторные испытания по оценке устройств защиты. Требования к пространству, ограничивающему деформацию (ISO 3164, Earth-moving machinery. Laboratory evaluations of protective structures. Specifications for deflection-limiting volume)
ИСО 6814 Машины для лесного хозяйства. Мобильные и самоходные машины. Термины, определения и классификация (ISO 6814, Machinery for forestry - Mobile and self-propelled machinery - Terms, definitions and classification)
3 Термины, определения и обозначения
В настоящем стандарте применены следующие термины, определения и обозначения (см. таблицу 1).
Таблица 1
Обозначения
Обозначение Описание обозначений Единица измерения
U Энергия, поглощаемая ROPS, зависящая от массы машины Дж
F Сила Н
m Масса машины кг
Деформация ROPS мм
3.1 устройство защиты при опрокидывании ROPS (roll-over protective structure): Система конструктивных элементов, позволяющая при опрокидывании машины уменьшить вероятность нанесения повреждения оператору, пристегнутому ремнем безопасности.
Примечание - Эти конструктивные элементы включают подрамники, кронштейны, опоры, подвески или амортизаторы, болты и шпильки, используемые для крепления устройства защиты к раме машины, но исключают все, что является ее неотъемлемой частью.
3.2 объем ограничения деформации DLV (deflection-limiting volume): Фигура с прямоугольными очертаниями, по размерам приблизительно соответствующая антропометрическим данным оператора (мужчина высокого роста в положении сидя в обычной одежде и защитном шлеме по ИСО 3411), определяющая предельно допустимую деформацию.
3.3 устройство защиты от падающих предметов FOPS (falling-object protective structure): Система конструктивных элементов, расположенных так, чтобы обеспечить оператору защиту от падающих предметов (например, деревьев, камней).
3.4 устройство защиты оператора OPS (operator protective structure): Система конструктивных элементов, расположенных так, чтобы обеспечить оператору защиту от проникающих предметов (например, от подроста, ветвей деревьев, обрывков каната лебедки).
3.5 имитируемая наземная плоскость SGP (simulated ground plane): Плоская поверхность, на которой, как предполагается, остается лежать машина после опрокидывания.
3.5.1 боковая имитируемая наземная плоскость LSGP (lateral simulated ground plane): Плоскость, повернутая на угол 15° в сторону удаления от DLV (для машины, опрокинувшейся на бок), образующаяся при повороте вертикальной плоскости, параллельной продольной оси машины, относительно горизонтальной оси, проходящей через наиболее удаленную точку верхнего элемента ROPS (рисунок 1).
Примечание - LSGP определяется для ненагруженного ROPS и перемещается вместе с элементом, к которому приложена нагрузка, сохраняя угол 15° относительно вертикали.
1 - верхний элемент ROPS, к которому прикладывают боковую
нагрузку; 2 - наиболее удаленная точка элемента 1
от вертикальной продольной плоскости; 3 - вертикальная
плоскость, параллельная продольной оси машины, проходящая
через линию 4; 4 - вертикальная линия, проходящая
через точку 2; 5 - боковая имитируемая наземная плоскость
Рисунок 1 - Определение положения боковой имитируемой
наземной плоскости
3.5.2 вертикальная имитируемая наземная плоскость VSGP (vertical simulated ground plane): Плоскость (для машины, оказавшейся после переворота в положении "вверх колесами"), определяемая контактом с верхней частью поперечины ROPS (находящейся в контакте с грунтом) и передней или задней частью машины, обеспечивающей опору для перевернутой машины.
Примечание - VSGP перемещается вместе с деформацией ROPS.
