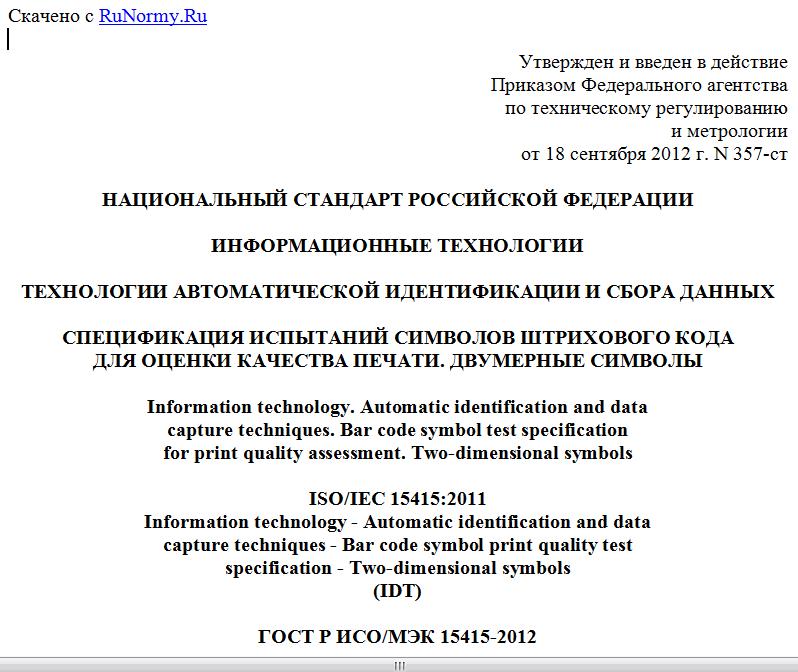

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 сентября 2012 г. N 357-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ
ТЕХНОЛОГИИ АВТОМАТИЧЕСКОЙ ИДЕНТИФИКАЦИИ И СБОРА ДАННЫХ
СПЕЦИФИКАЦИЯ ИСПЫТАНИЙ СИМВОЛОВ ШТРИХОВОГО КОДА
ДЛЯ ОЦЕНКИ КАЧЕСТВА ПЕЧАТИ. ДВУМЕРНЫЕ СИМВОЛЫ
Information technology. Automatic identification and data
capture techniques. Bar code symbol test specification
for print quality assessment. Two-dimensional symbols
ISO/IEC 15415:2011
Information technology - Automatic identification and data
capture techniques - Bar code symbol print quality test
specification - Two-dimensional symbols
(IDT)
ГОСТ Р ИСО/МЭК 15415-2012
Группа П85
ОКС 35.040
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. ПОДГОТОВЛЕН Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных и биометрия"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 357-ст
4. Настоящий стандарт идентичен международному стандарту ИСО/МЭК 15415:2011 "Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний символов штрихового кода для оценки качества печати. Двумерные символы" (ISO/IEC 15415:2011 "Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Two-dimensional symbols") за исключением дополнительных справочных приложений ДА и ДБ.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДБ
5. ВВЕДЕН ВПЕРВЫЕ
6. Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами патентных прав. Международная организация по стандартизации (ИСО) и Международная электротехническая комиссия (МЭК) не несут ответственности за идентификацию подобных патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Технология штрихового кодирования основана на распознавании закодированных комбинаций штрихов и пробелов или модулей (в матрице) установленных размеров в соответствии с правилами преобразования знаков в указанные комбинации. Такие правила называют спецификациями символик. Среди спецификаций символик могут быть выделены категории для линейных и двумерных символов, последние из которых могут быть дополнительно подразделены на символики для "многострочных символов штрихового кода" и "двумерных матричных символов". Помимо этого, существует смешанная группа символик, называемых "композитные символики". Символы указанных символик состоят из двух компонентов, содержащих одиночное сообщение или относящиеся к нему данные; один из компонентов обычно представляет собой линейный символ, а второй - двумерный символ, размещение которого связано с линейным символом.
Многострочные символы штрихового кода графически состоят из группы строк знаков символа, представляющих данные и сопутствующие вспомогательные компоненты, размещаемых в установленном порядке в вертикальном направлении для формирования, как правило, прямоугольного символа, содержащего данные в виде одного сообщения. Каждый знак символа имеет параметры знака символа линейной символики штрихового кода (далее - линейного символа), а каждая строка - параметры линейного символа штрихового кода; таким образом, каждая строка может быть считана с использованием методов сканирования линейного символа, но при этом данные, закодированные во всех строках символа, должны быть считаны до начала передачи сообщения для обработки прикладной программой.
Двумерные матричные символы представляют собой структуру (как правило, квадратной или прямоугольной формы), состоящую из светлых и темных модулей, центры которых расположены в узлах пересечения сетки, образованной по двум (или более) осям. Необходимо определить координаты каждого модуля для определения его значения и проанализировать символ как двумерный объект до начала его декодирования. Точечные коды являются разновидностью матричных кодов, в которых отдельные модули не имеют точек соприкосновения с соседними и разделены между собой свободным пространством.
Термин "символ" в настоящем стандарте относится к любому типу символики, если иное не установлено в контексте.
Символ штрихового кода должен быть нанесен таким образом, чтобы обеспечить надежное декодирование в месте его использования, что является основным назначением символа как носителя машиносчитываемых данных.
Изготовителям оборудования для штрихового кодирования и пользователям символов штрихового кода необходим общедоступный стандарт, устанавливающий требования к испытаниям для объективной оценки качества нанесенных символов штрихового кода (данные испытания также называют верификацией), на который они могут ссылаться при разработке оборудования, стандартов по применению или при определении качества символов. Требования к испытаниям, установленные в таких стандартах, создают базу для разработки средств измерения, предназначенных для контроля и оценки качества символов как в процессе их производства, так и при последующем использовании.
Требования соответствия измерительного оборудования для верификации символов (верификаторов) приведены в ИСО/МЭК 15426-1 и ИСО/МЭК 15426-2.
Настоящий стандарт предназначен для достижения результатов, сопоставимых с результатами испытаний линейных символов штрихового кода для оценки качества печати в соответствии с ИСО/МЭК 15416, основные положения которого он поддерживает. Настоящий стандарт следует использовать совместно со спецификацией символики испытуемого символа штрихового кода, которая содержит указания на особенности символа, существенные с точки зрения его применения. Двумерные многострочные символы штрихового кода верифицируют в соответствии с методологией, установленной в ИСО/МЭК 15416, с дополнениями, приведенными в разделе 6 настоящего стандарта; для верификации двумерных матричных символов штрихового кода могут быть использованы различные параметры и методы.
В настоящее время существует ряд методов оценки качества символов штрихового кода на различных стадиях их производства. Методы, приведенные в настоящем стандарте, не предназначены для замены каких-либо применяемых методов контроля и обеспечивают изготовителей символов и их торговых партнеров универсальными типовыми возможностями для взаимодействия в отношении информации о качестве многострочных символов штрихового кода и двумерных матричных символов, после того как они были нанесены. Процедуры, приведенные в настоящем стандарте, должны быть дополнены рекомендуемым алгоритмом декодирования и необходимыми особенностями измерений, содержащимися в конкретной спецификации символики; они также могут быть изменены или отменены при необходимости, обусловленной требованиями соответствующей спецификации символики или спецификации по применению.
Альтернативные методы оценки качества должны быть согласованы сторонами-участниками или указаны в спецификации по применению.
Для применений, связанных с прямым маркированием изделий, измененная версия методологии, установленной в настоящем стандарте, определена в ИСО/МЭК ТО 29158.
Сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала.
1. Область применения
Настоящий стандарт:
- устанавливает два метода измерения специальных параметров двумерных символов штрихового кода, один из которых применяют к символикам многострочного штрихового кода, а другой - к двумерным матричным символикам;
- устанавливает методы оценки и классификации вышеуказанных измерений и определение полного класса качества символа;
- предоставляет информацию о возможных отклонениях от оптимальных значений для принятия пользователем решений о возможных корректирующих действиях.
Настоящий стандарт распространяется на двумерные символики, для которых установлен рекомендуемый алгоритм декодирования, а также на аналогичные символики, для которых установленная методология может быть использована частично или полностью.
При проведении испытаний символов, полученных в результате прямого маркирования изделий, лучшая взаимосвязь результатов измерений с эффективностью сканирования будет обеспечена при совместном применении настоящего стандарта и ИСО/МЭК ТО 29158.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, в обозначении которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним.
ИСО/МЭК 19762-1 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 1. Общие термины в области АИСД (ISO/IEC 19762-1, Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 1: General terms relating to AIDC)
ИСО/МЭК 19762-2 Информационные технологии. Технологии автоматической идентификации и сбора данных (АИСД). Гармонизированный словарь. Часть 2. Оптические носители данных (ОНД) (ISO/IEC 19762-2, Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 2: Optically readable media (ORM))
ИСО 7724-2:1984 Лаки и краски. Колориметрия. Часть 2. Измерение цвета (ISO 7724-2:1984, Paints and varnishes - Colorimetry - Part 2: Colour measurement)
ИСО/МЭК 15416 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний штрихового кода на качество печати. Линейные символы (ISO/IEC 15416, Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Linear symbols)
Примечание - В разделе "Библиография" указаны официальные и отраслевые стандарты, содержащие спецификации символик, к которым применим настоящий стандарт.
3. Термины и определения
В настоящем стандарте применены термины, установленные в ИСО/МЭК 19762-1, ИСО/МЭК 19762-2 и ИСО/МЭК 15416, а также следующие термины с соответствующими определениями:
3.1. двоичное изображение (binarised image): Двухуровневое (черное/белое) изображение, созданное с применением глобального порога для значений пикселей
