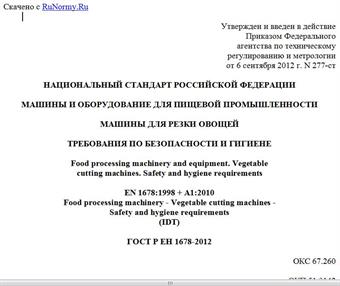

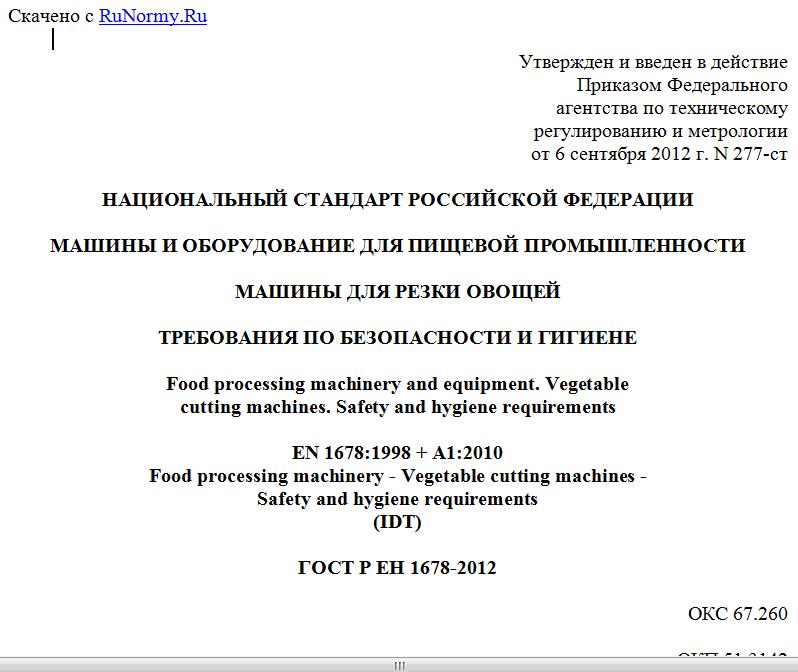

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 сентября 2012 г. N 277-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ И ОБОРУДОВАНИЕ ДЛЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ
МАШИНЫ ДЛЯ РЕЗКИ ОВОЩЕЙ
ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ И ГИГИЕНЕ
Food processing machinery and equipment. Vegetable
cutting machines. Safety and hygiene requirements
EN 1678:1998 + A1:2010
Food processing machinery - Vegetable cutting machines -
Safety and hygiene requirements
(IDT)
ГОСТ Р ЕН 1678-2012
ОКС 67.260
ОКП 51 3142
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Закрытым акционерным обществом "Корпорация "Российское продовольственное машиностроение" (ЗАО "Корпорация "Роспродмаш") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Техническим комитетом по стандартизации ТК 27 "Машины и оборудование для пищевой и перерабатывающей промышленности, предприятий торговли и общественного питания".
2. Внесен Техническим комитетом по стандартизации ТК 27 "Машины и оборудование для пищевой и перерабатывающей промышленности, предприятий торговли и общественного питания".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2012 г. N 277-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 1678:1998 "Оборудование для пищевой промышленности. Машины для резки овощей. Требования безопасности и гигиены" (EN 1678:1998 "Food processing machinery - Vegetable cutting machines - Safety and hygiene requirements"), включая изменение A1:2010.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных региональных и международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт в соответствии с ИСО 12100-1 относится к стандартам типа C.
Если положения настоящего стандарта типа C отличаются от тех, которые указаны в стандартах типов A и B, положения настоящего стандарта, в соответствии с которым спроектированы и изготовлены машины для резки овощей, имеют предпочтение перед положениями других стандартов.
1. Область применения
1.1. Настоящий стандарт содержит требования безопасности и гигиены, которые необходимо соблюдать при проектировании и изготовлении передвижных машин для резки овощей, имеющих максимальную мощность менее 3 кВт.
Настоящий стандарт применяется к машинам, предназначенным для резки, измельчения в виде кубиков, стружки и т.д., а также для протирания овощей.
Как указано в 3.2.1, типы машин, относящиеся к области применения настоящего стандарта, представляют собой:
- машины с неподвижной камерой и вращающимся ножом или режущим диском (далее - рабочий орган);
- машины с вращающимся барабаном и неподвижными ножами;
- строгальные машины с возвратно-поступательным движением режущего инструмента (использующиеся преимущественно при производстве картофельных чипсов).
1.2. В настоящем стандарте рассмотрены опасности и опасные ситуации, которые при оценке степени риска признаны как существенные, возникающие в процессе эксплуатации машин для резки овощей, и приведены в разделе 4.
В настоящем стандарте рассматриваются опасности, которые могут возникать при вводе машин в эксплуатацию, их работе, очистке, при удалении застрявших остатков пищевого продукта, загрузке, смене рабочих органов, обслуживании и снятии машин с эксплуатации.
1.3. Настоящий стандарт не применяется:
- к машинам для измельчения, смешивания и взбивания пищевых продуктов, на которые распространяется ЕН 12852 [1];
- машинам для очистки овощей, на которые распространяется ЕН 13208 [2];
- вспомогательным приспособлениям к машинам для резки и измельчения овощей с дополнительной приводной ступицей, на которые распространяется ЕН 12851 [3];
- планетарным смесителям, на которые распространяется ЕН 454 [4];
- бытовым машинам.
1.4. Настоящий стандарт применяется к машинам для резки овощей, которые спроектированы и внедрены в производство после даты его опубликования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанные издания. Для недатированных ссылок применяют самые последние издания (включая любые изменения и поправки).
ЕН 614-1:2006 Безопасность машин. Эргономические принципы проектирования. Часть 1. Термины и общие принципы (EN 614-1:2006, Safety of machinery - Ergonomic design principles - Part 1: Terminology and general)
ЕН 953:1997 Безопасность машин. Защитные ограждения. Общие требования к конструированию и изготовлению неподвижных и подвижных защитных ограждений (EN 953:1997, Safety of machinery - Guards - General requirements for design and construction of fixed and movable guards)
ЕН 1088:1995 Безопасность машин. Блокировочные устройства, связанные с защитными устройствами. Принципы конструирования и выбора (EN 1088:1995, Safety of machinery - Interlocking devices associated with guards - Principles for design and selection)
ЕН 1672-2:2005 Машины для пищевой промышленности. Общие требования к конструкции. Часть 2. Требования гигиенические (EN 1672-2:2005, Food processing machinery - Basic concepts - Part 2: Hygiene requirements)
ЕН 60204-1:2006 (МЭК 60204-1:2005) Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования [EN 60204-1:2006 (IEC 60204-1:2005), Safety of machinery - Electrical equipment of machines - Part 1: General requirements]
ЕН 60529:1991 (МЭК 60529:1989) Степени защиты, обеспечиваемые оболочками (IP-код) [EN 60529:1991 (IEC 60529:1989), Degrees of protection provided by enclosures (IP Code)]
ЕН ИСО 3744:1995 (ИСО 3744:1994) Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью [EN ISO 3744:1995) (ISO 3744:1994), Acoustics - Determination of sound power levels of noise sources using sound pressure - Engineering method in an essentially free field over a reflecting plane]
ЕН ИСО 4871:1996 (ИСО 4871:1996) Акустика. Декларация и верификация значений шумовых характеристик машин и оборудования [EN ISO 4871:1996 (ISO 4871:1996), Acoustics - Declaration and verification of noise emission values of machinery and equipment]
ЕН ИСО 4287:1997 (ИСО 4287:1997) Геометрические характеристики материалов (GPS). Шероховатость поверхности. Методы определения. Термины, определения и параметры шероховатости [EN ISO 4287 (ISO 4287:1997), Surface roughness - Parameters, their values and general rules for specific requirements]
ЕН ИСО 11201:1995 (ИСО 11201:1995) Акустика. Шум, излучаемый машинами и оборудованием. Измерение уровней звукового давления излучения на рабочем месте и в других контрольных точках. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью [EN ISO 11201:1995 (ISO 11201:1995), Acoustics - Noise emitted by machinery and equipment - Measurement of emission sound pressure levels at a work station and other specified positions - Method requiring environmental corrections]
ЕН ИСО 12100-1-2003 (ИСО 12100-1:2003) Безопасность оборудования. Основные понятия, общие принципы конструирования. Часть 1: Основные термины, методика [EN ISO 12100-1:2003 (ISO 12100-1:2003), Safety of machinery - Basic concepts, general principles for the design - Part 1: Basic terminology, methodology]
ЕН ИСО 12100-2-2003 (ИСО 12100-2:2003) Безопасность оборудования. Основные понятия, общие принципы конструирования. Часть 2: Общие принципы конструирования [EN ISO 12100-2-2003 (ISO 12100-2:2003), Safety of machinery - Basic concepts, general principles for the design - Part 2: Basic terminology, methodology]
ЕН ИСО 13849-1:2008 (ИСО 13849-1:2006) Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1. Общие принципы конструирования [EN ISO 13849-1:2008 (ISO 13849-1:2006), Safety of machinery - Safety related parts of control systems - Part 1: General principles for design]
ЕН ИСО 13857:2008 (ИСО 13857:2008) Безопасность оборудования. Безопасные расстояния для обеспечения защиты в опасных зонах верхних и нижних конечностей [EN ISO 13857:2008 (ISO 13857:2008), Safety of machinery - Safety distances to prevent danger zones being reached by the upper and lower limbs]
3. Термины и определения. Описание
3.1. Термины и определения
В настоящем стандарте применены термины по ЕН ИСО 12100-1, а также следующие термины с соответствующими определениями:
3.1.1. Прижимное устройство: вспомогательный загрузочный механизм, шарнирно прикрепленный к загрузочному желобу и предотвращающий доступ в опасную зону во время работы, с блокировкой для остановки машины при его откидывании с желоба.
3.1.2. Толкатель: съемный вспомогательный механизм для загрузки пищевого продукта.
3.2. Описание
3.2.1. Машины, на которые распространяется настоящий стандарт
Настоящий стандарт распространяется на машины трех типов, включая их модификации.
3.2.1.1. Машины с вращающимися режущими рабочими органами
В таких машинах вращающиеся режущие рабочие органы расположены в неподвижной камере. Пищевой продукт подается в верхнюю часть камеры обычно через загрузочную воронку с помощью прижимного устройства или толкателя (см. рисунок 1).
1 - корпус (станина); 2 - электродвигатель; 3 - выгрузочный
желоб; 4 - режущий рабочий орган; 5 - вал; 6 - толкатель
(съемный); 7 - прижимное устройство; 8 - загрузочный желоб;
9 - неподвижная пластина; 10 - выталкиватель
