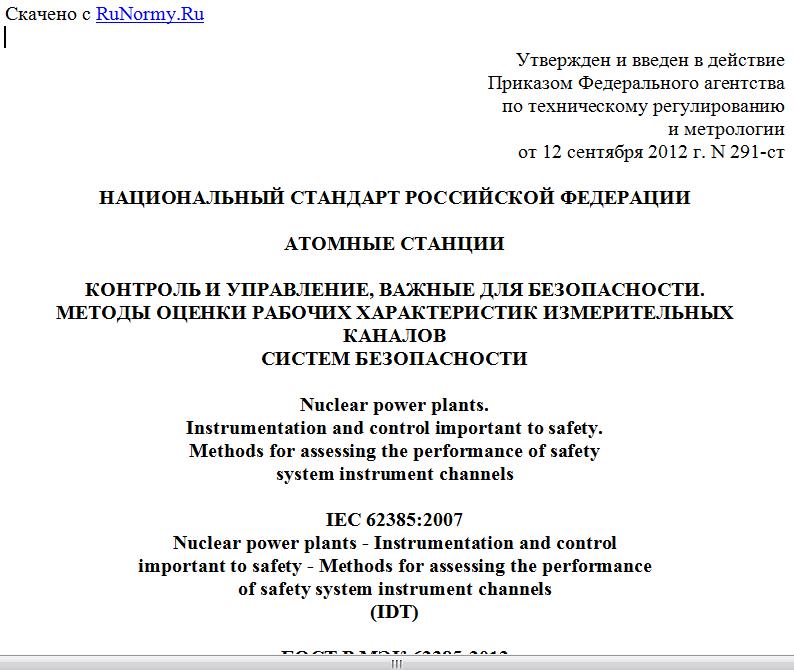

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АТОМНЫЕ СТАНЦИИ
КОНТРОЛЬ И УПРАВЛЕНИЕ, ВАЖНЫЕ ДЛЯ БЕЗОПАСНОСТИ.
МЕТОДЫ ОЦЕНКИ РАБОЧИХ ХАРАКТЕРИСТИК ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ
СИСТЕМ БЕЗОПАСНОСТИ
Nuclear power plants.
Instrumentation and control important to safety.
Methods for assessing the performance of safety
system instrument channels
IEC 62385:2007
Nuclear power plants - Instrumentation and control
important to safety - Methods for assessing the performance
of safety system instrument channels
(IDT)
ГОСТ Р МЭК 62385-2012
ОКС 27.120.20
Дата введения
1 июня 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Всероссийский научно-исследовательский институт атомных электростанций" (ОАО "ВНИИАЭС") и Автономной некоммерческой организацией "Измерительно-информационные технологии" (АНО "Изинтех") на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4, выполненного Российской комиссией экспертов МЭК/ТК 45.
2. Внесен Техническим комитетом по стандартизации ТК 322 "Атомная техника".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2012 г. N 291-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 62385:2007 "Атомные станции. Контроль и управление, важные для безопасности. Методы оценки рабочих характеристик измерительных каналов систем безопасности" (IEC 62385:2007 "Nuclear power plants - Instrumentation and control important to safety - Methods for assessing the performance of safety system instrument channels").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
a) Технические положения, основные вопросы и организация стандарта
Настоящий стандарт содержит описание методов испытаний для гарантии соответствия измерительных каналов системы безопасности на атомных станциях спецификациям в отношении погрешности, времени реакции и прочих рабочих характеристик. Настоящий стандарт применяется к тем измерительным приборам, основные датчики которых измеряют температуру, давление, перепад давления, уровень жидкости, скорость потока жидкости и плотность потока нейтронов. Цель настоящего стандарта - в установлении методов испытаний, которые могут использоваться дистанционно при работе станции в оперативном режиме, без необходимости входить в защитную оболочку реактора или физически получать доступ к измерительным приборам.
b) Место настоящего стандарта в структуре серии стандартов МЭК ПК 45А
МЭК 62385 является документом МЭК ПК 45А третьего уровня, касающимся проблемы методов оценки рабочих характеристик каналов измерительной аппаратуры систем безопасности.
Более подробное описание структуры серии стандартов МЭК ПК 45А см. перечисление d) настоящего введения.
c) Рекомендации и ограничения по применению настоящего стандарта
Основной интерес настоящий стандарт представляет для атомных энергетических компаний, которые используют оперативные испытания рабочих характеристик, поставщиков, которые разрабатывают и устанавливают такие системы, и контрольно-надзорных органов, добивающихся документального консенсуса в промышленности на основе успешной практики. Эти пользователи получат преимущества от осведомленности о методах и практическом опыте, которые эксперты МЭК считают адекватными, и снижения издержек, сопутствующих стандартизации методов и практического опыта.
d) Описание структуры серии стандартов МЭК ПК 45А и взаимосвязь с другими документами МЭК и документами других организаций (МАГАТЭ, ИСО)
Документом высшего уровня серии стандартов МЭК ПК 45А является МЭК 61513. Этот стандарт касается требований к системам контроля и управления, важных для безопасности атомных станций (АС), и лежит в основе серии стандартов ПК 45А.
В МЭК 61513 имеются непосредственные ссылки на другие стандарты ПК 45А по общим вопросам, связанным с категоризацией функций и классификацией систем, оценкой соответствия, разделением систем, защитой от отказов по общей причине, аспектами программного и технического обеспечений компьютерных систем и проектированием пультов управления. Стандарты, на которые имеются непосредственные ссылки, следует использовать на втором уровне совместно с МЭК 61513 в качестве согласованной подборки документов.
К третьему уровню серии стандартов МЭК ПК 45А, на которые в МЭК 61513 нет непосредственных ссылок, относятся стандарты, связанные с конкретным оборудованием, техническими методами или конкретной деятельностью. Обычно документы, в которых по общим вопросам имеются ссылки на документы второго уровня, могут использоваться самостоятельно.
Четвертому уровню, продолжающему серию стандартов МЭК ПК 45А, соответствуют технические отчеты, не являющиеся нормативными документами.
Для МЭК 61513 принята форма представления, аналогичная форме представления базовой публикации по безопасности МЭК 61508, с его структурой общего жизненного цикла безопасности и структурой жизненного цикла системы; в нем приведена интерпретация общих требований МЭК 61508-1, МЭК 61508-2 и МЭК 61508-4 для применения в ядерной области. Согласованность с этим стандартом будет способствовать соответствию требованиям МЭК 61508, интерпретированным для ядерной области. В этой структуре МЭК 60880 и МЭК 62138 соответствуют МЭК 61508-3 применительно к ядерной области.
В МЭК 61513 приведены ссылки на стандарты ИСО, а также на документ МАГАТЭ 50-C-QA по вопросам, связанным с обеспечением качества.
В серии стандартов МЭК ПК 45А последовательно реализуются и детализируются принципы и базовые аспекты безопасности, предусмотренные правилами МАГАТЭ по безопасности атомных электростанций, а также серией документов МАГАТЭ по безопасности, в частности требованиями NS-R-1 "Безопасность атомных электростанций: Проектирование" и руководством по безопасности NS-G-1.3 "Системы контроля и управления, важные для безопасности атомных электростанций". Термины и определения, применяемые в стандартах серии МЭК ПК 45А, согласованы с терминами и определениями, применяемыми в МАГАТЭ.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Цель настоящего стандарта состоит в определении требований к подтверждению приемлемости рабочих характеристик измерительных каналов систем безопасности с помощью испытаний времени реакции, верификации калибровки и других процедур. Те же требования могут применяться для подтверждения приемлемости рабочих характеристик систем, не связанных с безопасностью, и других измерительных каналов. Настоящий стандарт содержит основные темы и включает в себя приложения, в которых приведена дополнительная информация. Приложения приведены исключительно для информации и содержат выборочную совокупность доступных методов.
Методы, описанные в настоящем стандарте, используются для проверки калибровки измерительного прибора в отношении времени реакции и погрешности.
Настоящий стандарт описывает прямые методы, используемые для калибровки в пределах заданных допусков, и косвенные методы для указания необходимости прямой калибровки. Использование косвенных методов предусматривает более длительные интервалы времени между регулярными прямыми калибровками.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных стандартов следует использовать только соответствующую этой дате редакцию. При отсутствии даты используют последнюю редакцию указанного документа, включая любые изменения.
МЭК 61224:1993 Ядерные реакторы. Время реакции резистивных детекторов температуры (РДТ). Натурные измерения (IEC 61224:1993, Nuclear reactors - Response time in resistance temperature detectors (RTD) - In situ measurements)
МЭК 62397 Атомные станции. Контроль и управление, важные для безопасности. Резистивные детекторы температуры (IEC 62397, Nuclear power plants - Instrumentation and control important to safety - Resistance temperature detectors)
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Точность измерения (accuracy of measurement): степень соответствия между результатом измерения и условно истинным значением измеряемой величины.
[IEV 394-40-35]
3.2. Закупоривание (blockage): сужение трубы (например, трубопровод измерения давления), обусловленное скоплением загрязняющих веществ в реакторной воде, отвердением бора, оставленными частично открытыми клапанами и т.д. Закупоривание может вызвать задержку в измерении динамической информации о давлении.
3.3. Калибровка (calibration): совокупность действий, которые устанавливают при заданных условиях зависимости между значениями величин, показанных измерительным прибором или измерительной системой, или значениями, представленными вещественной мерой или эталоном, и соответствующими значениями, установленными в стандартах.
[IEV 394-40-43]
3.4. Канал (channel): совокупность взаимосвязанных элементов в системе, которая выдает один выходной сигнал. Канал теряет свою идентичность, когда сигналы одного выхода объединяются с сигналами, поступающими от других каналов (например, от контрольно-измерительного канала или канала обслуживания устройств безопасности).
[Глоссарий безопасности МАГАТЭ, Версия 2.0, 2006]
3.5. Проверка каналов (channel check): процесс, посредством которого оператор станции сравнивает показания резервированных измерительных каналов на регулярной основе в целях проверки нахождения их в необходимом согласии с предопределенными критериями.
3.6. Взаимная калибровка (перекрестная проверка, взаимная валидация) (cross-calibration) (cross-validation): процедура взаимного сравнения показаний резервированных измерительных приборов (например, температурных датчиков) для идентификации показаний датчиков выбросов как средства подтверждения калибровки или идентификации изменений калибровки. Данному определению более соответствует термин "взаимная валидация", но чаще используется термин "взаимная калибровка".
3.7. Дрейф показаний (drift): изменение выходного сигнала измерительного канала или датчика, которое может возникать между калибровками и которое нельзя связать с изменениями технологических параметров или условий окружающей среды.
