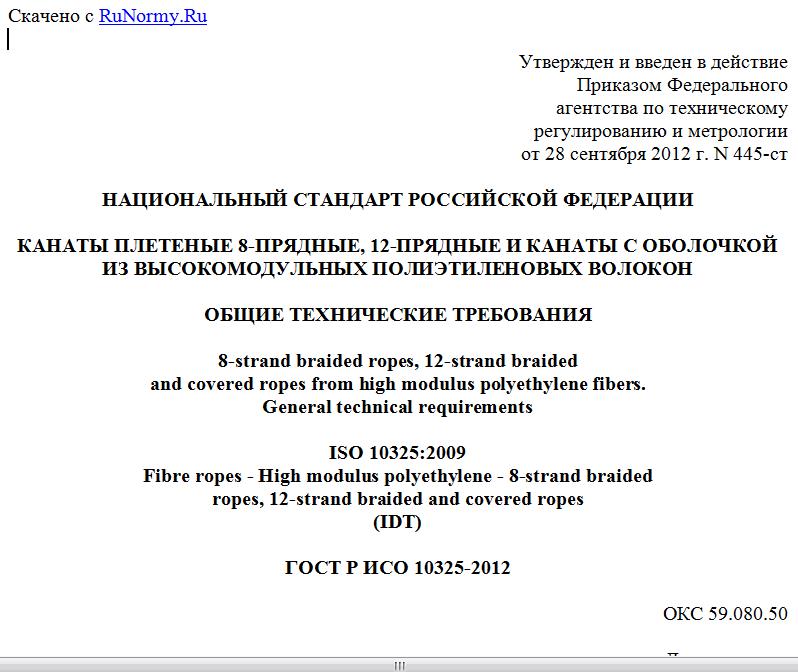

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2012 г. N 445-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАНАТЫ ПЛЕТЕНЫЕ 8-ПРЯДНЫЕ, 12-ПРЯДНЫЕ И КАНАТЫ С ОБОЛОЧКОЙ
ИЗ ВЫСОКОМОДУЛЬНЫХ ПОЛИЭТИЛЕНОВЫХ ВОЛОКОН
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
8-strand braided ropes, 12-strand braided
and covered ropes from high modulus polyethylene fibers.
General technical requirements
ISO 10325:2009
Fibre ropes - High modulus polyethylene - 8-strand braided
ropes, 12-strand braided and covered ropes
(IDT)
ГОСТ Р ИСО 10325-2012
ОКС 59.080.50
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 445-ст.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии.
4. Настоящий стандарт идентичен международному стандарту ИСО 10325:2009 "Канаты плетеные 8-прядные, 12-прядные и канаты с оболочкой из высокомодульных полиэтиленовых волокон. Общие технические требования" (ISO 10325:2009 "Fibre ropes - High modulus polyethylene - 8-strand braided ropes, 12-strand braided and covered ropes").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
В разделе "Нормативные ссылки" ссылки на международные стандарты актуализированы.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на канаты плетеные 8-прядные, 12-прядные и канаты с оболочкой, изготовленные из высокомодульных полиэтиленовых волокон, и устанавливает общие технические требования к ним и правила их обозначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 1968:2004 Канаты из волокон и канатно-веревочные изделия. Словарь (ISO 1968:2004, Fibre ropes and cordage - Vocabulary)
ИСО 2307:2010 Канаты из волокон. Определение некоторых физических и механических свойств (ISO 2307:2010, Fibre ropes - Determination of certain physical and mechanical properties)
ИСО 9554:2010 Канаты из волокон. Общие технические условия (ISO 9554:2010, Fibre ropes - General specifications).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 1968, а также следующий термин с соответствующим определением:
3.1. Оболочка (cover, jacket): плетеная оболочка или другой защитный слой, который расположен поверх сердечника каната.
Примечание. Оболочка незначительно влияет на прочность каната.
4. Обозначение
Обозначение канатов из волокон должно включать:
- слова "канаты из волокон";
- обозначение настоящего стандарта;
- конструкцию или тип каната (см. раздел 6);
- ссылочный номер каната;
- указание материала, из которого изготовлен канат.
Пример - Обозначение 12-прядного плетеного каната, ссылочный номер 20 (тип T), соответствующего линейной плотности 232 ктекс, изготовленного из высокомодульных полиэтиленовых волокон (HMPE):
Канат из волокон ИСО 10325 - Т-20 - HMPE.
5. Материалы
5.1. Канаты изготавливают из непрерывного волокна HMPE.
Волокна HMPE различных сортов могут иметь различные характеристики пластической деформации. Изготовитель по запросу должен предоставить информацию о характеристиках пластической деформации.
5.2. На канат может быть нанесена оболочка для улучшения его свойств.
5.3. Оболочка может состоять из различных волоконных материалов, например полиэфирных волокон, полиолефиновых волокон, HMPE.
5.4. Типичные характеристики высокомодульного полиэтиленового волокна показаны в ИСО 9554, таблица А.1.
Примечание. Канаты, изготовленные из 100% волокон HMPE, плавают. Однако канаты с оболочкой из HMPE более высокой линейной плотности могут тонуть. Волокна HMPE имеют высокое сопротивление осевому сжатию, что дает характерный хороший предел усталости при изгибе. Волокна HMPE имеют низкий коэффициент трения и хорошую устойчивость к истиранию. Коэффициент трения может варьироваться в зависимости от применяемых подходящих покрытий.
6. Общие требования
6.1. Канаты из волокон HMPE изготавливают в соответствии с одной из следующих конструкций:
- тип L: 8-прядные плетеные (braided) канаты (см. рисунок 1);
- тип T: 12-прядные плетеные (braided) канаты (см. рисунок 2);
- тип C: канаты с оболочкой (см. рисунок 3 a и рисунок 3 b).
Рисунок 1. Конфигурация 8-прядного плетеного каната
(тип L)
Рисунок 2. Конфигурация 12-прядного плетеного каната
(тип T)
a) Канат с одним сердечником в оболочке
b) Канат с несколькими сердечниками: 3-прядные сердечники
Рисунок 3. Конфигурация каната с оболочкой (тип C)
6.2. Конструкция, изготовление и шаг скрутки
6.2.1. Конструкция, изготовление и шаг скрутки 8-прядных канатов и 12-прядных канатов должны соответствовать требованиям ИСО 9554.
6.2.2. В конструкции канатов с оболочкой сердечник защищен оболочкой, не несущей нагрузки. Конструкция, изготовление и шаг скрутки сердечника каната или составляющих каната под оболочкой должны соответствовать требованиям ИСО 9554.
Примечание. Сердечник или составляющие каната под оболочкой могут иметь разную конструкцию.
6.2.3. В защитной оболочке допускается замена прядей, т.е. продолжение оборванной пряди перекрывающей ее другой идентичной прядью, вплетенной таким же образом, при условии их зигзагообразного расположения.
6.3. Маркировка, упаковка, выставление счета-фактуры и поставляемые длины должны соответствовать требованиям ИСО 9554.
7. Физические свойства
