"ГОСТ Р ИСО 13936-1-2012. Национальный стандарт Российской Федерации. Материалы текстильные. Определение сопротивления раздвижке нитей в шве текстильных изделий. Часть 1. Метод открытия фиксированного шва"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

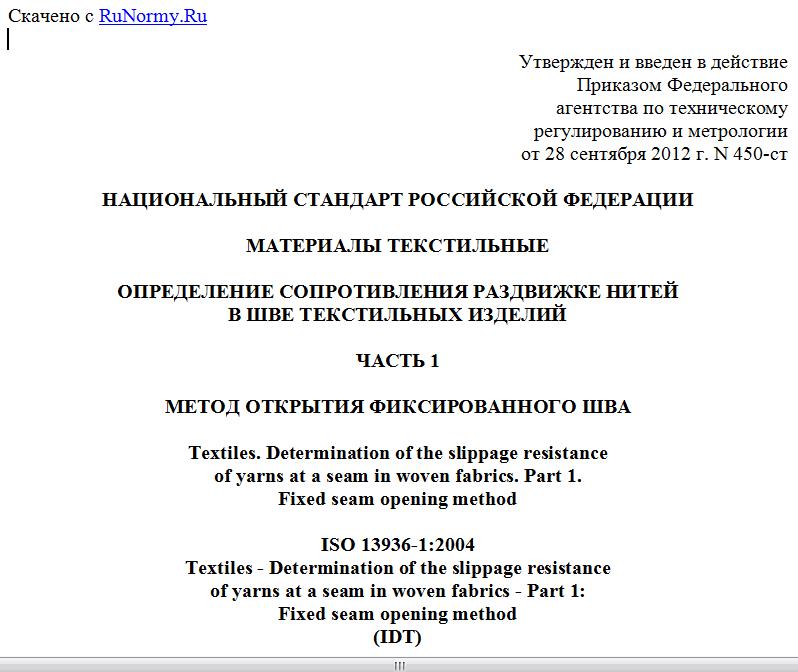

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2012 г. N 450-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ

ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ РАЗДВИЖКЕ НИТЕЙ
В ШВЕ ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ

ЧАСТЬ 1

МЕТОД ОТКРЫТИЯ ФИКСИРОВАННОГО ШВА

Textiles. Determination of the slippage resistance
of yarns at a seam in woven fabrics. Part 1.
Fixed seam opening method

ISO 13936-1:2004
Textiles - Determination of the slippage resistance
of yarns at a seam in woven fabrics - Part 1:
Fixed seam opening method
(IDT)

ГОСТ Р ИСО 13936-1-2012

ОКС 59.080.30

Дата введения
1 января 2016 года

Предисловие

1. Подготовлен Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 450-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 13936-1:2004 "Материалы текстильные. Определение сопротивления раздвижке нитей в шве текстильных изделий. Часть 1. Метод открытия фиксированного шва" (ИСО 13936-1:2004 "Textiles - Determination of the slippage resistance of yarns at a seam in woven fabrics - Part 1: Fixed seam opening method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает требования к методу определения сопротивления, которое оказывают нити текстильных материалов раздвижке в ниточном шве. Данный метод не применяется для испытаний эластичных трикотажных полотен и технических тканей (например, бельтинга).

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005, Textiles - Standard atmospheres for conditioning and testing)
ИСО 4915:1991 Текстиль. Типы стежков. Классификация и терминология (ISO 4915:1991, Textiles - Stitch types - Classification and terminology)
ИСО 7500-1:2004 Материалы металлические. Проверка машин для статических одноосных испытаний. Часть 1. Установки для испытания на растяжение/сжатие - Проверка и калибрование системы измерения усилия (ISO 7500-1, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tension/compression testing machines - Verification and calibration of the force-measuring system)
ИСО 10012:2003 Системы менеджмента измерений. Требования к измерительным процессам и измерительному оборудованию (ISO 10012:2003, Measurement management systems - Requirements for measurement processes and measuring equipment).

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Установка для испытаний при постоянной скорости растяжения [constant rate of extension (CRE) testing machine]: установка для испытаний на растяжение, в которой один зажим является фиксированным, а второй способен передвигаться с постоянной скоростью на протяжении всего испытания, и при этом вся испытательная система практически не деформируется (не прогибается).
3.2. Испытание на разрыв [grab test]: испытание на растяжение, при котором только центральная часть образца захвачена зажимами.
3.3. Раздвижка нитей, раздвижка шва [yarn slippage, seam slippage]: перемещение уточной пряжи относительно основной пряжи (или основной относительно уточной) в текстильной ткани, имеющее место при растяжении.
Примечание. Раздвижка шва - это свойство ткани, и его не следует путать с прочностью шва.

3.4. Раздвижка основы [warp slippage]: перемещение нитей основы относительно нитей утка, означающее, что нити основы находятся под прямым углом к направлению растяжения.
3.5. Раздвижка утка [weft slippage]: перемещение нитей утка относительно основы, что означает - нити утка находятся под прямым углом к направлению растяжения.
3.6. Припуск на шов [seam allowance]: расстояние между линией шва и смежными краями материала.
3.7. Открытие шва [seam opening]: расстояние между раздвинутыми нитями по обеим сторонам линии шва.

4. Принцип проведения испытаний

Несшитую и сшитую части образца по отдельности растягивают с помощью установки для испытаний на растяжение, которая оснащена зажимами для испытания на разрыв, и получают (в случае использования регистрирующего устройства) две кривые нагрузки/растяжения, исходящие из одной оси абсцисс. При этом определяют усилие, прикладываемое для того, чтобы между данными кривыми установилось заданное расстояние. Данное усилие соответствует определенному значению открытия шва.

5. Отбор образцов для испытаний

Образцы для испытаний выбирают либо в соответствии с методикой, которая установлена в технических требованиях к материалам, либо по договоренности между заинтересованными сторонами.
В случае отсутствия технических требований отбор проб осуществляют в соответствии с методикой, приведенной в Приложении A.
В Приложении B приведен пример схемы для вырезания образцов для испытаний. При отборе проб избегают складчатых и мятых областей ткани, краев, а также тех участков, которые не типичны для испытуемой ткани.

6. Аппаратура

6.1. Испытательная установка CRE
6.1.1. Метрологические характеристики установки для испытаний на растяжение должны соответствовать требованиям ИСО 10012. Основные характеристики установки для испытаний при постоянной скорости растяжения должны соответствовать характеристикам, приведенным в 6.1.2 - 6.1.8.
6.1.2. Установка для испытаний на растяжение должна быть оснащена средствами отображения или записи значений силы, прикладываемой к испытуемому образцу для его растяжения. Аппаратура должна иметь класс точности 1 согласно ИСО 7500-1. Погрешность при регистрации максимального значения силы в диапазоне, в котором используется установка, не должна превышать +/- 1%. Погрешность при определении расстояния, на которое раздвигаются зажимы, не должна превышать +/- 1 мм.
6.1.3. При регистрации значения силы с помощью плат сбора данных и соответствующего программного обеспечения частота сбора данных должна быть не меньше 8 об/мин.
6.1.4. Установка должна обеспечивать постоянный коэффициент растяжения, равный 50 мм/мин, с погрешностью +/- 10%.
6.1.5. Установка должна позволять установить длину испытываемой части образца до 100 мм.
6.1.6. Зажимное устройство испытательной установки необходимо установить в центре двух зажимов по линии прикладываемой силы. Торцы должны быть перпендикулярны к линии прикладываемой силы, а фиксирующие грани находиться в одной плоскости.
Зажимы должны обеспечивать прочное крепление образца для испытаний, не позволяя ему скользить. При этом они не должны резать образцы или каким-либо иным образом нарушать их целостность.
Лицевые грани зажимов должны быть ровными и гладкими. Исключение составляют те случаи, когда плоские грани зажимов не позволяют (даже при уплотнении) должным образом закрепить образец. В таких случаях, чтобы избежать проскальзывания, следует использовать зажимы с рифлеными гранями.
В качестве дополнительных материалов, используемых вместе с гладкими или рифлеными зажимами для фиксации образца, используют бумагу, кожу, пластмассу или резину.
6.1.7. Площадь ткани, закрепленной во время испытания, должна быть (25 +/- 1) мм x (25 +/- 1) мм. Такая площадь устанавливается одним из двух методов, описанных ниже:
a) задний зажим должен быть размерами: длина 25 мм, ширина (40 - 50) мм; устанавливается он так, чтобы более широкое сечение зажима было перпендикулярно направлению приложения силы; передний зажим должен иметь те же размеры и устанавливаться перпендикулярно первому так, чтобы более широкое сечение зажима было параллельно направлению приложения силы;
b) задний зажим должен быть размерами: длина 25 мм, ширина (40 - 50) мм; устанавливается он так, чтобы более широкое сечение зажима было перпендикулярно к направлению приложения силы; размеры переднего зажима должны быть 25 x 25 мм.
6.1.8. В случае если испытательная установка не имеет в своем составе компьютера, необходимо использовать устройство для записи значений силы и растяжения.
6.2. Оборудование для вырезания образцов для испытаний
6.3. Электрическая швейная машина с одной иглой, способная делать стежок "локстич", а также стежки типа 301 согласно описанию, представленному в ИСО 4915 (см. рисунок 1).
