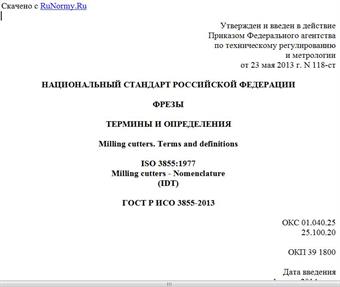

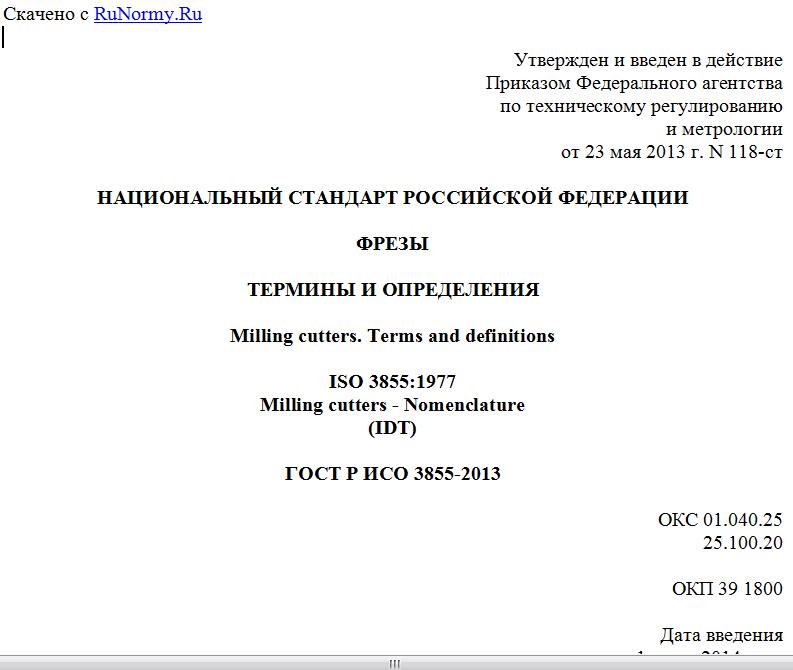

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 23 мая 2013 г. N 118-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФРЕЗЫ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Milling cutters. Terms and definitions
ISO 3855:1977
Milling cutters - Nomenclature
(IDT)
ГОСТ Р ИСО 3855-2013
ОКС 01.040.25
25.100.20
ОКП 39 1800
Дата введения
1 июля 2014 года
Предисловие
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2013 г. N 118-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3855:1977 с поправкой N 1-1996 "Фрезы. Термины" (ISO 3855:1977 "Milling cutters - Nomenclature", technical corrigendum N 1).
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает термины на фрезы.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы (по данной научно-технической отрасли), входящих в сферу работ по стандартизации и использующих результаты этих работ.
В настоящем стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском и французском языках. Термины-эквиваленты на немецком и итальянском языках приведены в Приложении А.
Для лучшего понимания настоящего стандарта в разделе 2 приведены термины, относящиеся к фрезерованию.
2. Фрезерование
2.1. Определение
Фрезерование: Операция механической обработки, при которой инструмент выполняет главное вращательное движение, а заготовка выполняет соответствующее движение подачи. Ось главного вращения сохраняет свое положение независимо от движения подачи.
2.2. Виды фрезерования
Порядковый номер Рисунок Наименование на русском, английском и французском языках
2.2.1 Торцевое фрезерование
Face milling
Fraisage en bout
2.2.2 Цилиндрическое фрезерование
Slab milling
Fraisage en roulant
2.2.3 Концевое фрезерование
End milling
Fraisage en
2.2.4 Встречное фрезерование
Conventional milling (up milling)
Fraisage en opposition
2.2.5 Попутное фрезерование
Climb milling (down milling)
Fraisage en avalant
3. Характеристики фрез
3.1. Режущая часть
3.1.1. Типы зубьев
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.1.1.1 Прямой зуб
Straight tooth
Denture droite
3.1.1.2 Винтовой зуб, праворежущая спираль
Helical (spiral) tooth right-hand helix
Denture - droite
3.1.1.3 Винтовой зуб, леворежущая спираль
Helical (spiral) tooth - left-hand helix
Denture - gauche
3.1.1.4 Разнонаправленные зубья
Staggered tooth
Denture double
3.1.2. Форма зубьев
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.1.2.1 Храповой зуб
Ratchet tooth
Dent triangulaire
3.1.2.2 Зуб с криволинейной спинкой
Parabolic tooth
Dent arrondie
3.1.2.3 Зуб с криволинейной спинкой и цилиндрической ленточкой
Parabolic tooth with raised land
Dent arrondie
3.1.2.4 Зуб с ломаной спинкой
Flat relieved tooth
Dent avec
3.1.2.5 Затылованный зуб
Eccentric (form) relieved tooth
Dent profil constant
3.1.3. Форма режущей кромки
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.1.3.1 Прямолинейная режущая кромка
Plain (unbroken) cutting edge
Arete continue
3.1.3.2 Режущая кромка со стружкоразделительными канавками
Interrupted cutting edge
interrompue
3.1.3.3 Режущая кромка для черновой обработки
Roughing formed cutting edge
- profii rond
3.1.4. Шаг зубьев
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.1.4.1 Равномерный шаг
Equally spaced teeth
Pas de denture division
3.1.4.2 Неравномерный шаг
Unequally spaced teeth
Pas de denture division
3.1.5. Направление резания
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.1.5.1 Праворежущие (движение по часовой стрелке, если смотреть со стороны шпинделя) <*>
Right-hand cutting (clockwise cutting movement for an observer placed at the driving end)
Coupe droite (mouvement de coupe dans le sens d'horloge pour un observateur du de )
3.1.5.2 Леворежущие (движение против часовой стрелки, если смотреть со стороны шпинделя) <*>
Left-hand cutting (counterclockwise cutting movement for an observer placed at the driving end)
Coupe gauche (mouvement de coupe dans le sens contraire d'horloge pour un observateur du de )
--------------------------------
<*> Для инструмента, который может изготовляться как праворежущим, так и леворежущим, приводом служит:
- сторона опорной поверхности фрезы для торцевого фрезерования;
- сторона большей поверхности, когда длина (ширина) фрезы не менее наружного диаметра, или сторона меньшей поверхности, когда длина (ширина) фрезы меньше наружного диаметра (дисковые фрезы), для других видов фрезерования, кроме торцевого.
3.2. Поводок (привод)
3.2.1. Хвостовик
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.2.1.1 Гладкий цилиндрический
Plain parallel
Cylindrique lisse
3.2.1.2 Цилиндрический с лыской
Parallel with flat
Cylindrique
3.2.1.3 Цилиндрический с резьбой
Threaded parallel
Cylindrique
3.2.1.4 Конический хвостовик Морзе с внутренней резьбой
Morse taper tapped
Morse trou
3.2.1.5 Конический хвостовик Морзе с ведущими лысками на фланце
Morse taper tapped and with driving flats on collar
Morse trou et positif
3.2.1.6 Конический хвостовик Морзе с лапкой
Morse taper tanged
Morse tenon
3.2.1.7 Конический хвостовик Морзе с лапкой и пазом под клин
Morse taper tanged with cotter slot
Morse tenon et
3.2.1.8 Хвостовик конусностью 7:24 с внутренней резьбой
7:24 quick-release taper
7:24 trou
3.2.2. Посадочное отверстие
Порядковый номер Рисунок Наименование на русском, английском и французском языках
3.2.2.1 Гладкое
Plain
Lisse
3.2.2.2 С поводковыми отверстиями
With driving holes
Avec trous
3.2.2.3 С осевым шпоночным пазом
With keyway
rainure de clavetage
3.2.2.4 С торцевым шпоночным пазом
With keyslot (transverse)
logement de tenon
3.2.2.5 Для непосредственной установки на конец шпинделя
For direct mounting on spindle nose
Pour montage direct sur nez de broche
3.2.2.6 С внутренней резьбой и центрирующим отверстием
With internal thread and centring location
Avec centrage et taraudage
3.2.2.7 Коническое
Tapered
Conique
3.3. Конструкция
Порядковый номер Наименование на русском языке Наименование на английском и французском языках
