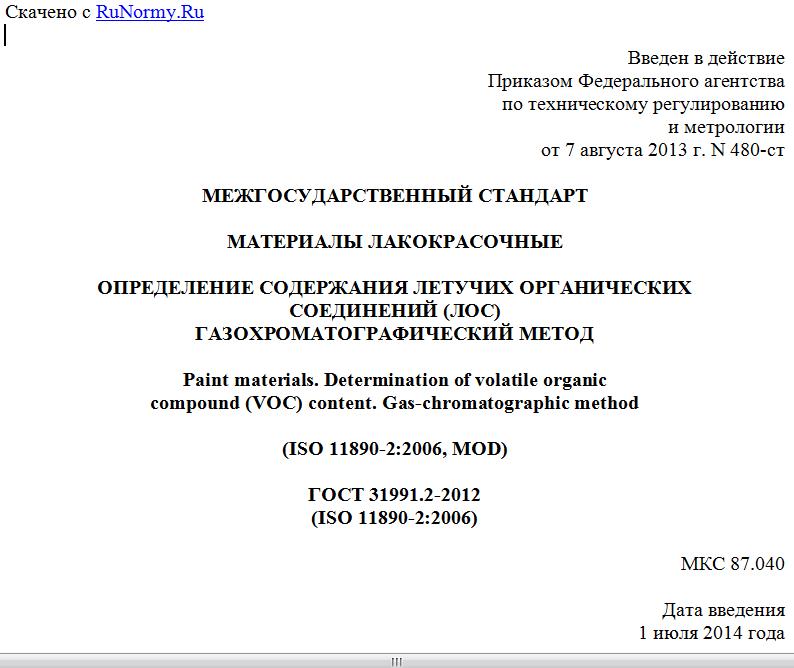

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 августа 2013 г. N 480-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ЛЕТУЧИХ ОРГАНИЧЕСКИХ
СОЕДИНЕНИЙ (ЛОС)
ГАЗОХРОМАТОГРАФИЧЕСКИЙ МЕТОД
Paint materials. Determination of volatile organic
compound (VOC) content. Gas-chromatographic method
(ISO 11890-2:2006, MOD)
ГОСТ 31991.2-2012
(ISO 11890-2:2006)
МКС 87.040
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 195 "Материалы лакокрасочные", ОАО "Научно-производственная фирма "Спектр ЛК" на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 3 декабря 2012 г. N 54-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 11890-2:2006 Paints and varnishes - Determination of volatile organic compound (VOC) content - Part 2: Gas-chromatographic method (Краски и лаки. Определение содержания летучих органических соединений (ЛОС). Часть 2. Метод газовой хроматографии).
Дополнительные слова, фразы, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей национальной стандартизации, выделены курсивом.
Из раздела 12 исключена таблица 1 "Результаты межлабораторного испытания", содержащая справочные данные.
Настоящий стандарт разработан на основе ГОСТ Р 52486-2010 (ИСО 11890-2:2006) "Материалы лакокрасочные. Определение содержания летучих органических соединений (ЛОС). Газохроматографический метод".
Международный стандарт разработан Комитетом по стандартизации ТС 35 "Paints and varnishes".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2013 г. N 480-ст межгосударственный стандарт ГОСТ 31991.2-2012 (ISO 11890-2:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает газохроматографический метод определения содержания летучих органических соединений (ЛОС) в лакокрасочных материалах (ЛКМ) и сырье. Настоящий метод применяют при предполагаемой массовой доле ЛОС от 0,1% до 15%. Если предполагаемая массовая доля ЛОС более 15%, применяют метод по ГОСТ 31991.1.
Метод основан на предположении, что летучими веществами являются органические соединения или вода. Когда в ЛКМ присутствуют летучие неорганические соединения, их содержание определяют другим методом и полученные результаты учитывают при расчетах.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9980.2-86 (ИСО 842-84, ИСО 1512-74, ИСО 1513-80) Материалы лакокрасочные. Отбор проб для испытаний (ИСО 842:1984 "Сырье для красок и лаков. Отбор проб", MOD; ИСО 1512:1974 "Краски и лаки. Отбор проб", MOD; ИСО 1513:1980 "Краски и лаки. Контроль и подготовка образцов для испытаний", MOD)
ГОСТ 14870-77 Продукты химические. Методы определения воды (ИСО 760:1978 "Определение воды. Метод Карла Фишера (общий метод), NEQ)
ГОСТ 31991.1-2012 (ISO 11890-1:2007) Материалы лакокрасочные. Определение содержания летучих органических соединений (ЛОС). Разностный метод (ИСО 11890-1:2007 "Краски и лаки. Определение содержания летучих органических соединений (ЛОС). Часть 1. Разностный метод", MOD)
ГОСТ 31992.1-2012 (ISO 2811-1:2011) Метод определения плотности. Часть 1. Пикнометрический метод (ИСО 2811-1:2011 "Краски и лаки. Определение плотности. Часть 1. Пикнометрический метод", MOD)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. летучее органическое соединение; ЛОС: Любое органическое соединение, имеющее начальную температуру кипения менее или равную 250 °C, измеренную при нормальном давлении 101,3 КПа.
3.2. содержание ЛОС: Масса летучих органических соединений, содержащихся в ЛКМ, определенная при заданных условиях.
3.3. лакокрасочный материал, готовый к применению: ЛКМ после его смешивания при необходимости с другими компонентами и разбавления соответствующими растворителями и/или разбавителями в соответствии с нормативными (НД) или техническими документами (ТД), готовый к нанесению соответствующим методом окрашивания.
4. СУЩНОСТЬ МЕТОДА
В образце ЛКМ, готового к применению, ЛОС разделяют методом газовой хроматографии. Используют систему горячего или холодного ввода образца в зависимости от типа испытуемого материала. Система горячего ввода образца является более предпочтительной.
После идентификации соединений их количество рассчитывают по площадям пиков, используя внутренний эталон.
В зависимости от типа хроматографа можно определить содержание воды.
Затем вычисляют общее содержание ЛОС в ЛКМ, готовом к применению.
5. НЕОБХОДИМАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Для метода, установленного в настоящем стандарте, необходима дополнительная информация, приведенная в Приложении A.
6. АППАРАТУРА
6.1. Газовый хроматограф
Прибор устанавливают и используют в соответствии с инструкциями изготовителя. Все детали прибора, контактирующие с испытуемым образцом, должны быть изготовлены из материала (например стекла), стойкого по отношению к образцу, т.е. из материала, который не будет вступать с ним в химическую реакцию.
6.2. Система ввода образца
6.2.1. Общие положения
Используют один из двух типов ввода - по 6.2.2 или 6.2.3.
6.2.2. Система горячего ввода образца с делителем потока (предпочтительная система)
Прибор должен иметь испаритель, температура которого должна регулироваться с точностью до 1 °C, и делитель потока. Необходимо иметь возможность регулировать и контролировать деление потоков. Вкладыш делителя потока должен содержать обработанную силаном стекловату для удерживания нелетучих компонентов. В конструкции прибора должна быть предусмотрена возможность очистки вкладыша и заполнения его новой набивкой из стекловаты или при необходимости замены на новый. Это связано с необходимостью исключения ошибок, вызванных накоплением пленкообразующего вещества или пигмента (т.е. адсорбции соединений). На появление адсорбции указывает появление хвостов у пиков, особенно явно выраженных в случае низколетучих компонентов.
6.2.3. Система холодного ввода образца с делителем потока
Система холодного ввода образца должна быть снабжена нагревателем с программированием температуры в диапазоне от температуры окружающей среды до 300 °C и должна иметь входное отверстие в делителе потока, изготовленное из инертного материала, например стекла. Делитель потока должен иметь набивку из стекловаты, обработанную силаном, и поддерживаться в рабочем состоянии, как указано в 6.2.2. Необходимо иметь возможность регулирования и контроля деления
Для просмотра документа целиком скачайте его >>>
