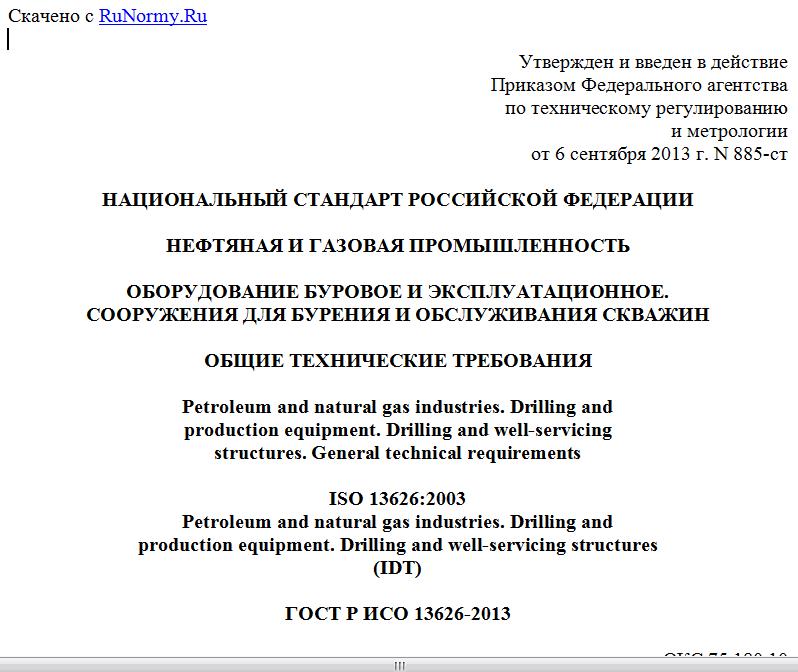

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 сентября 2013 г. N 885-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ОБОРУДОВАНИЕ БУРОВОЕ И ЭКСПЛУАТАЦИОННОЕ.
СООРУЖЕНИЯ ДЛЯ БУРЕНИЯ И ОБСЛУЖИВАНИЯ СКВАЖИН
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Drilling and
production equipment. Drilling and well-servicing
structures. General technical requirements
ISO 13626:2003
Petroleum and natural gas industries. Drilling and
production equipment. Drilling and well-servicing structures
(IDT)
ГОСТ Р ИСО 13626-2013
ОКС 75.180.10
ОКП 36 6100
Дата введения
1 марта 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "СТАНДАРТИНФОРМ" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 06 сентября 2013 г. N 885-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 13626:2003 "Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Сооружения для бурения и обслуживания скважин" (ISO 13626:2003 "Petroleum and natural gas industries - Drilling and production equipment - Drilling and well-servicing structures").
Наименование настоящего стандарта изменено относительно наименования примененного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Стальные конструкции буровых установок должны быть разработаны в соответствии с Правилами применения технических устройств на опасных производственных объектах (Постановление Правительства РФ от 25 декабря 1998 г. N 1540, с изменениями на 1 февраля 2005 г.), Правилами безопасности в нефтяной и газовой промышленности (ПБ 08-624-03) (утвержденными Постановлением Госгортехнадзора России от 09.04.98 N 24), ст. 3 Федерального закона "Технический регламент о безопасности зданий и сооружений" и требованиями настоящего стандарта.
6. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт идентичен международному стандарту ИСО 13626:2003, который разработан на основе [1].
1. Область применения
Настоящий стандарт устанавливает требования к стальным конструкциям для бурения и обслуживания скважин в нефтяной и газовой промышленности, а также единый метод их оценки и предусматривает два уровня технических требований к изделиям.
Настоящий стандарт распространяется на стандартные и специальные стальные вышки, передвижные мачты и основания, изготовленные после введения в действие настоящего стандарта.
Приложение A содержит прочие дополнительные требования, которые должны применяться по указанию покупателя.
2. Нормативные ссылки
Следующие нормативные ссылки являются обязательными для применения настоящего документа. Для ссылок с указанными датами применяются только приведенные издания. Для ссылок без дат - последнее издание документа (включая любые изменения и дополнения).
ИСО 9712 Неразрушающий контроль. Аттестация и сертификация персонала (ISO 9712, Non-destructive testing - Qualification and certification of personnel).
ИСО 10425 Канаты стальные проволочные для нефтяной и газовой промышленности. Минимальные требования и термины по приемке (ISO 10425, Steel wire ropes for the petroleum and natural gas industries - Minimum requirements and terms of acceptance).
ИСО 13535 Нефтяная и газовая промышленность. Буровое и эксплуатационное оборудование. Подъемное оборудование (ISO 13535, Petroleum and natural gas industries - Drilling and production equipment - Hoisting equipment).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. балкон верхового (верхнего рабочего) (racking platform): Балкон, расположенный наверху на расстоянии от пола буровой до горизонтальной опоры верхнего конца свечи.
3.2. высота вышки и мачты без растяжек (height of derrick and mast without guy lines): Минимальное вертикальное расстояние от пола буровой до опорной рамы кронблока.
3.3. высота мачты с растяжками (height of mast with guy line): Минимальное вертикальное расстояние от уровня земли до опорной рамы кронблока.
3.4. вышка (derrick): Временное сооружение квадратного или прямоугольного поперечного сечения, имеющее решетчатые элементы или связи со всех четырех сторон.
Примечания
1. Конструкция, собранная вертикально или в рабочем положении, не включает в себя механизм сборки.
2. Конструкция может быть с растяжками или без них.
3.5. дата изготовления (date of manufacture): Дата, предложенная изготовителем, между началом изготовления и поставкой покупателю.
3.6. динамическая нагрузка (dynamic loading): Нагрузка, значение которой меняется в процессе работы.
3.7. кронблок в сборе (crown block assembly): Стационарный ролик или блок, собираемый при монтаже в верхней части вышки или мачты.
3.8. максимальная расчетная скорость ветра (maximum rated wind velocity): Максимальная расчетная скорость ветра - скорость ветра, определяемая на уровне 10 м над поверхностью земли с 10-минутным осреднением, вероятность наблюдения которой соответствует требованиям и правилам, применяемым к проектированию конкретного вида сооружений.
Примечание. Максимальная скорость ветра определяется на высоте 10 м над уровнем земли или водной поверхности.
3.9. мачта (mast): Конструкция, состоящая из одной или более секций, собираемая в горизонтальном положении на земле и затем поднимаемая в рабочее положение.
Примечание. Мачта состоит из двух или более секций, она может быть телескопической или раскрываться в процессе подъема.
3.10. нагрузка при подъеме (erection load): Нагрузка, действующая на мачту и ее опорную конструкцию при подъеме и опускании или на основание при подъеме и опускании.
3.11. наклон свечи (pipe lean): Угол между вертикалью и типовой установкой свечи за палец.
3.12. номинальная нагрузка на проволочный канат (nominal wire rope assembly strength): Номинальная нагрузка на проволочный канат в соответствии с [2], определяемая несколькими показателями.
3.13. номинальная нагрузка от свечей за пальцем (rated setback load): Максимальный вес труб, которые могут опираться на подсвечник.
3.14. номинальная статическая нагрузка (rated static rotary load): Максимальный вес, который может передаваться через ротор на балки.
3.15. основание (substructure): Любое основание, через которое передается нагрузка на крюке, нагрузка на ротор или на подсвечник.
3.16. основной показатель (critical component): Показатель, необходимый для оценки стабильности эксплуатации сооружения, который определяет основную часть нагрузки, которая воздействует на сооружение расчетными значениями, приведенными в разделе 7.
3.17. ответственная сварка ответственных конструкций (critical weld): Сварка, которая соединяет ответственные составляющие детали.
3.18. период; (period) (поперечное колебание, отклонение или горизонтальное смещение): Время полного цикла колебаний.
3.19. подвеска насосных штанг (rod board): Платформа, расположенная выше пола буровой, для поддержания насосных штанг.
3.20. расстояние сборки мачты (mast set-up distance): Расстояние от обозначенной точки оси скважины до конструкции мачты, определенное по рекомендации изготовителя при монтаже буровой установки.
3.21. растяжка (guy line): Проволочный канат, одним концом прикрепленный к мачте, а другим концом прикрепленный к соответствующему анкеру, обеспечивающему вертикальную и/или горизонтальную поддержку мачты в условиях расчетной нагрузки.
3.22. расчетная максимальная статическая нагрузка на крюке (maximum rated static hook load): Максимальная нагрузка, которая может быть приложена к конструкции в пределах установленных нормативов, для определенного числа тросов талевого блока при отсутствии на подсвечнике трубных изделий и ветровой нагрузки.
Примечание. Данная нагрузка является максимальной, которая может быть приложена к конструкции в соответствии с требованиями, изложенными в настоящем стандарте, с учетом числа канатов в оснастке талевой системы, отсутствия свечей за пальцем, насосных штанг или ветровой нагрузки. Принято обозначенное положение лебедки и место крепления неподвижного конца талевого каната.
