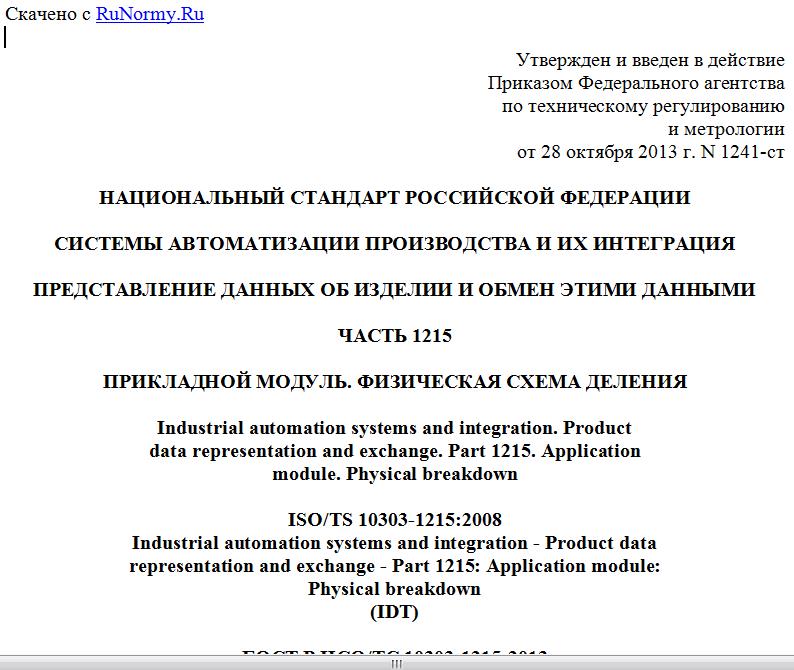

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 октября 2013 г. N 1241-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1215
ПРИКЛАДНОЙ МОДУЛЬ. ФИЗИЧЕСКАЯ СХЕМА ДЕЛЕНИЯ
Industrial automation systems and integration. Product
data representation and exchange. Part 1215. Application
module. Physical breakdown
ISO/TS 10303-1215:2008
Industrial automation systems and integration - Product data
representation and exchange - Part 1215: Application module:
Physical breakdown
(IDT)
ГОСТ Р ИСО/ТС 10303-1215-2013
ОКС 25.040.40
Дата введения
1 августа 2014 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1241-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1215:2008 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1215. Прикладной модуль. Физическая схема деления" (ISO/TS 10303-1215:2008 "Industrial automation systems and integration - Product data representation and exchange - Part 1215: Application module: Physical breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящем стандарте специфицирован прикладной модуль для представления различных физических схем деления изделия. Физическая схема деления - это разделение изделия с физической точки зрения на множество связанных элементов для обеспечения технических расчетов и прочих работ, которые могут выполняться в отношении изделия. Эти схемы деления обеспечивают явное представление связей физических элементов с точки зрения отношений предок-потомок.
Представление физической схемы деления - это точка зрения на физическое изделие, дополняющая такие, сосредоточенные в первую очередь на изготовлении (реализации) изделия, точки зрения, как структуры сборочных единицы и конструкторские спецификации (см. прикладной модуль "Связь определений деталей" (Part definition relationship)). Физическая схема деления может строиться для рабочего проекта или для отдельно изготовленных физических изделий. Для любого изделия может существовать более одной физической схемы деления, обеспечивающей различные технические работы.
Пример - Крыло самолета может быть описано как узел, состоящий из верхней поверхности и нижней поверхности. Такое описание может быть ортогональным по отношению к описанию составных частей изделия.
Физическая схема деления, представленная объектом Physical_breakdown, является также схемой деления, представленной объектом Breakdown и изделием, представленным объектом Product, и, следовательно, имеет обозначение и может иметь версии, представленные объектами Physical_breakdown_version.
Каждая представленная объектом Physical_breakdown_version версия физической схемы деления, представленной объектом Physical_breakdown, посредством объекта Breakdown_of связана с изделием, являющимся предметом деления.
Составные части физической схемы деления представляются объектами Physical_element.
Представленный объектом Physical_element физический элемент может появляться в одной или более физических схемах деления и является одновременно представленной объектом Breakdown схемой деления и представленным объектом Product изделием с обозначением, версиями (представленными объектами Physical_element_version) и точками зрения на эти версии (представленными объектами Physical_element_definition).
Посредством объекта Physical_element_usage обозначаются отношения предок-потомок между парой, представляющей физические элементы объектов Physical_element в контексте, в котором строится данная схема деления. Дерево объектов Physical_element_usage образует полную иерархию физической схемы деления.
Во второе издание настоящего стандарта включены следующие изменения к первому изданию:
изменены спецификации отображения следующих определений объектов (добавлено):
Breakdown_element_definition.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Физическая схема деления". В область применения настоящего стандарта входят:
- обозначение физической схемы деления изделия;
- обозначение физических элементов, образующих физическую схему деления изделия;
- обозначение отношений предок-потомок между элементами физической схемы деления;
- отношения между элементами различных физических схем деления;
- элементы, входящие в область применения прикладного модуля ИСО/ТС 10303-1248 Product breakdown (схема деления изделия).
В область применения настоящего стандарта не входят:
- структура сборочных единиц;
- декомпозиция требований;
- представление каких-либо физических точек зрения, в которых не используются отношения предок-потомок.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
--------------------------------
<2> Отменен. Действует ИСО/ТС 10303-1001:2010.
ИСО/ТС 10303-1017:2004 <3> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)
--------------------------------
