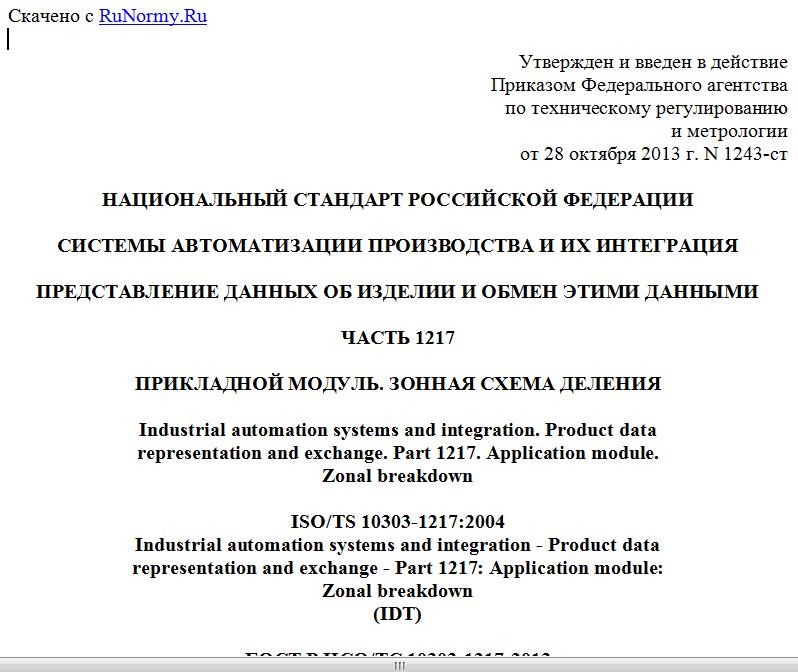

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 октября 2013 г. N 1243-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1217
ПРИКЛАДНОЙ МОДУЛЬ. ЗОННАЯ СХЕМА ДЕЛЕНИЯ
Industrial automation systems and integration. Product data
representation and exchange. Part 1217. Application module.
Zonal breakdown
ISO/TS 10303-1217:2004
Industrial automation systems and integration - Product data
representation and exchange - Part 1217: Application module:
Zonal breakdown
(IDT)
ГОСТ Р ИСО/ТС 10303-1217-2013
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 августа 2014 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1243-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1217:2004 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1217. Прикладной модуль. Зонная схема деления" (ISO/TS 10303-1217:2004 "Industrial automation systems and integration - Product data representation and exchange - Part 1217: Application module: Zonal breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления разнообразных зонных схем деления изделий. Зонная схема деления - это разбиение изделия на множество связанных зонных элементов для поддержки проектирования, анализа или других действий, которые могут быть выполнены по отношению к изделию. Она представляет структуру типа "предок - потомок", содержащую зонные элементы.
Зонная схема деления является дополнением к структуре сборочной единицы и спецификации, которые акцентируют внимание в основном на изготовлении (реализации) изделия (см. прикладной модуль "Связь между определениями деталей"). Она может относиться к конструкции или реализации отдельных изделий. Для любого изделия может существовать несколько зонных схем деления для поддержки разнообразных инженерных решений.
Пример - Зонная схема деления необходима для бортовой системы обеспечения живучести корабля.
Объект Zone_breakdown является подтипом объектов Breakdown и Product и соответственно имеет идентификатор и может иметь версии, представленные объектами Zone_breakdown_version.
Каждая версия объекта Zone_breakdown (объект Zone_breakdown_version) относится к изделию, которое является предметом схемы деления, определяемой объектом Breakdown_of.
Составные части зонной схемы деления представлены объектами Zone_element.
Объект Zone_element может присутствовать в одной или нескольких схемах деления. Он является подтипом объектов Breakdown и Product с идентификатором, версиями (объектами Zone_element_version) и представлениями этих версий (объектами Zone_element_definition).
Объект Zone_element_usage определяет связь типа "предок - потомок" между двумя объектами Zone_element в контексте соответствующей схемы деления. Полная иерархическая структура схемы деления заключает в себе дерево, содержащее объекты Zone_element_usage.
В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Зонная схема деления".
Требования настоящего стандарта распространяются на:
- идентификацию зонных схем деления изделия;
- идентификацию элементов, из которых состоит зонная схема деления;
- идентификацию связей типа "предок - потомок" между элементами зонной схемы деления;
- взаимосвязи между элементами в разных зонных схемах деления;
- представление того, как элемент зонной схемы деления реализован в изделии.
Пример - Элемент зонной схемы деления 'машинное отделение' может быть реализован в виде совокупности стальных переборок.
Требования настоящего стандарта не распространяются на:
- сборочную структуру изделия;
- декомпозицию требований.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО/МЭК 8824-1:2002 <*> Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
--------------------------------
<*> Отменен. Действует ИСО/МЭК 8824-1:2008. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <*> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
--------------------------------
<*> Отменен. Действует ИСО/ТС 10303-1001:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ИСО/ТС 10303-1017:2004 <**> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017.
