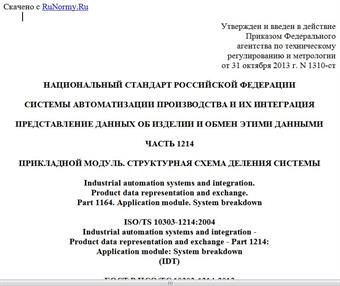

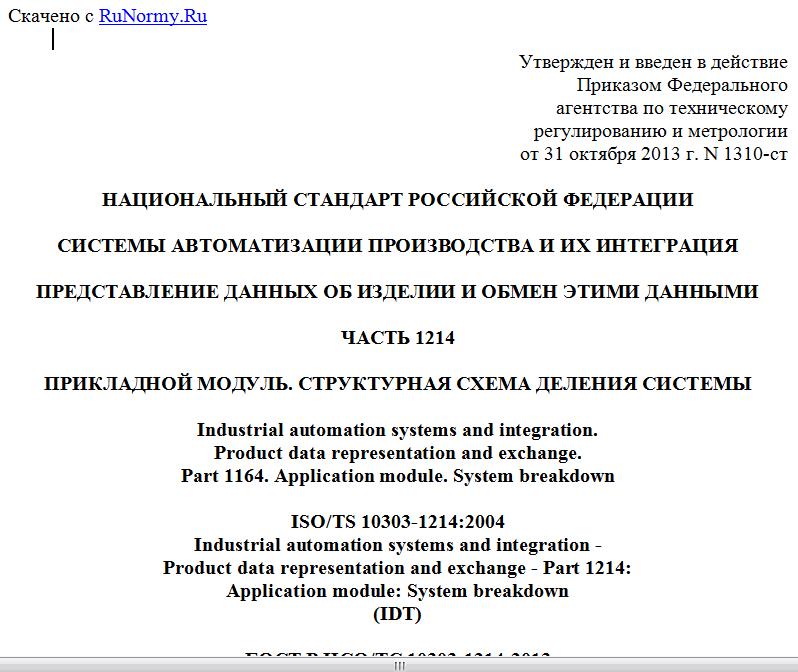

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2013 г. N 1310-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1214
ПРИКЛАДНОЙ МОДУЛЬ. СТРУКТУРНАЯ СХЕМА ДЕЛЕНИЯ СИСТЕМЫ
Industrial automation systems and integration.
Product data representation and exchange.
Part 1164. Application module. System breakdown
ISO/TS 10303-1214:2004
Industrial automation systems and integration -
Product data representation and exchange - Part 1214:
Application module: System breakdown
(IDT)
ГОСТ Р ИСО/ТС 10303-1214-2013
ОКС 25.040.40
Дата введения
1 сентября 2014 года
Предисловие
1. Подготовлен Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2013 г. N 1310-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/ТС 10303-1213:2004 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1214. Прикладной модуль. Структурная схема деления системы" (ISO/TS 10303-1214:2004 "Industrial automation systems and integration - Product data representation and exchange - Part 1214: Application module: System breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена нейтральными файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
В настоящий части ИСО 10303 специфицирован прикладной модуль для представления данных о различных схемах деления системы. Схема деления системы - это разбиение системы на множество связанных элементов в целях обеспечения технической проработки, расчетов и других действий, которые могут выполняться по отношению к системе. Эти схемы деления дают явное представление об отношениях предок-потомок между элементами системы.
Структурная схема деления системы - это точка зрения на систему, дополняющая такие сосредоточенные в первую очередь на изготовлении (реализации) системы точки зрения, как структуры сборочных единиц и конструкторские спецификации (см. прикладной модуль "Связь определений деталей" (Part definition relationship)). Структурная схема деления может создаваться для рабочего проекта или для изготовленной отдельной системы. Для любой системы может существовать более одной схемы деления для обеспечения различных видов технической деятельности.
ПРИМЕР - Отопительная система состоит из системы генерации тепла и системы распределения тепла.
Структурная схема деления системы, представленная объектом System_breakdown, является также схемой деления, представленной объектом Breakdown и изделием, представленным объектом Product, и, следовательно, имеет обозначение и может иметь версии, представленные объектами System_breakdown_version.
Каждая представленная объектом System_breakdown_version версия представленной объектом System_breakdown структурной схемы деления системы посредством объекта Breakdown_of связана с изделием, являющимся предметом деления.
Составляющие структурную схему деления системы элементы представлены объектами System_element.
Представленный объектом System_element элемент системы может появляться в одной или более структурных схемах деления и является одновременно представленной объектом Breakdown схемой деления и представленным объектом Product изделием с обозначением, версиями (представленными объектами System_element_version) и точками зрения на эти версии (представленными объектами System_element_definition).
Посредством объекта System_element_usage обозначаются отношения предок-потомок между парой представляющих элементы системы объектов System_element в контексте, в котором строится данная схема деления. Дерево объектов System_element_usage образует полную иерархию структурной схемы деления системы.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.
В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.
В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. В Приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Структурная схема деления системы". В область применения настоящего стандарта входят:
- обозначение структурной схемы деления системы;
- обозначение элементов системы, образующих структурную схему деления;
- обозначение отношений предок-потомок между элементами структурной схемы деления системы;
- связи между элементами в различных структурных схемах деления системы;
- представление того, как элемент структурной схемы деления системы реализован в изделии.
В область применения настоящего стандарта не входят:
- структура сборочных единиц изделия;
- декомпозиция требований.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы:
ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)
--------------------------------
<1> Отменен. Действует ИСО/МЭК 8824-1:2008.
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
--------------------------------
<2> Отменен. Действует ИСО/ТС 10303-1001:2010.
ИСО/ТС 10303-1017:2004 <3> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)
--------------------------------
<3> Отменен. Действует ИСО/ТС 10303-1017:2010.
ИСО 10303-41:1994 <4> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основополагающие принципы описания и сопровождения изделия. (ISO 10303-41:1994, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
--------------------------------
<4> Отменен. Действует ИСО 10303-41:2005.
ИСО/ТС 10303-1248:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248.
