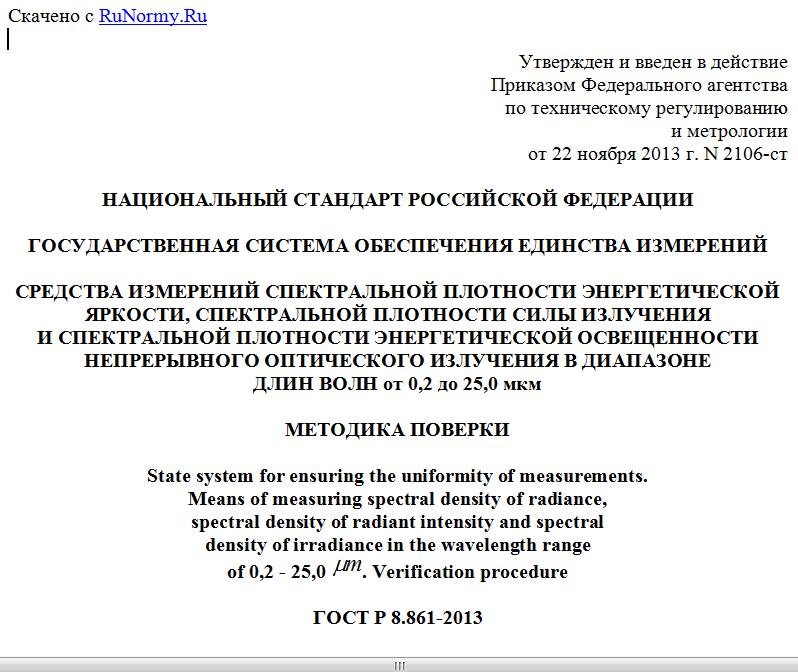

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 2106-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СРЕДСТВА ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ
ЯРКОСТИ, СПЕКТРАЛЬНОЙ ПЛОТНОСТИ СИЛЫ ИЗЛУЧЕНИЯ
И СПЕКТРАЛЬНОЙ ПЛОТНОСТИ ЭНЕРГЕТИЧЕСКОЙ ОСВЕЩЕННОСТИ
НЕПРЕРЫВНОГО ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ В ДИАПАЗОНЕ
ДЛИН ВОЛН от 0,2 до 25,0 мкм
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Means of measuring spectral density of radiance,
spectral density of radiant intensity and spectral
density of irradiance in the wavelength range
of 0,2 - 25,0 . Verification procedure
ГОСТ Р 8.861-2013
ОКС 17.020
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 10 "Оптические и оптико-физические измерения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2106-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на рабочие эталоны (РЭ) и рабочие средства измерений (РСИ) спектральной плотности энергетической яркости (СПЭЯ), спектральной плотности силы излучения (СПСИ) и спектральной плотности энергетической освещенности (СПЭО) непрерывного оптического излучения в диапазоне длин волн от 0,2 до 25,0 мкм, предусмотренные государственной поверочной схемой по ГОСТ 8.195, и устанавливает методику их первичной и периодической поверок.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 8.195-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Операции поверки
При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1
Наименование операции Номер раздела, пункта методики поверки
Внешний осмотр 8.1
Опробование 8.2
Определение метрологических характеристик: 8.3
Определение СПЭЯ, СПСИ, СПЭО поверяемых излучателей 8.3.1
Определение коэффициента преобразования поверяемых приемников излучения 8.3.2
Определение основной относительной погрешности средства измерений 8.3.3
4. Средства поверки
При проведении поверки должны быть применены средства поверки, указанные в таблице 2.
Таблица 2
Наименование средства поверки Технические и метрологические характеристики
Вторичный эталон (ВЭТ) единиц СПЭЯ, СПСИ, СПЭО - для поверки рабочих эталонов Среднее квадратическое отклонение (СКО) результата сличений с государственным эталоном не более 0,5 · 10-2 - 3,0 · 10-2, аттестован в установленном порядке. ГОСТ 8.195
Рабочий эталон единиц СПЭЯ, СПСИ, СПЭО - для поверки рабочих средств измерений Основная относительная погрешность не более 1,5% - 8,0%, аттестован в установленном порядке. ГОСТ 8.195
5. Требования безопасности и требования
к квалификации поверителей
5.1. К проведению поверки допускают лиц, аттестованных в качестве поверителей оптических приборов в соответствии с правилами [1], изучивших настоящие рекомендации и эксплуатационную документацию на средства измерений и исследуемый прибор, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда [2].
5.2. При проведении поверки следует соблюдать требования, установленные правилами по охране труда [2], правилами [3], правилами [4].
6. Условия поверки
6.1. При выполнении поверки должны быть соблюдены следующие условия:
- температура окружающей среды - (20 +/- 5) °C;
- относительная влажность - не более 80%;
- атмосферное давление - (101 +/- 4) кПа;
- напряжение питающей сети - (220 +/- 4,4) В, (380 +/- 7,6) В;
- частота питающей сети - (50 +/- 1) Гц.
6.2. В лабораторных условиях аппаратуру устанавливают в местах, защищенных от прямого освещения солнечными лучами и других ярких источников света; средства измерений и измерительные приборы размещают не ближе 1,5 м от обогревательных приборов. В помещении должна быть обеспечена приточно-вытяжная вентиляция.
6.3. Время непрерывной работы при поверке, включая время прогрева, - не более 8 ч.
7. Подготовка к поверке
7.1. Подготовку к поверке средств измерений проводят в соответствии с техническим описанием и инструкцией по эксплуатации на данное средство измерений, утвержденными в установленном порядке.
7.2. Средства поверки (ВЭТ или РЭ) и поверяемые средства (РЭ или РСИ) устанавливают в соответствии со схемами (Приложение А, рисунки 1 и 2).
7.3. Оптическую систему средств измерений юстируют в соответствии с технической документацией, утвержденной в установленном порядке.
8. Проведение поверки
8.1. Внешний осмотр
При внешнем осмотре устанавливают соответствие поверяемого средства измерений следующим требованиям:
- отсутствие внешних повреждений, пыли, жировых пятен, следов влаги на рабочих поверхностях оптических элементов, царапин, трещин и сколов на стекле, свилей и помутнений в рабочей части смотрового окна;
- наличие технической документации у поверяемых средств измерений;
- отсутствие повреждений кабелей и соединителей;
- четкость и хорошая различимость маркировок.
8.2. Опробование
Опробование средств измерений проводят в соответствии с техническим описанием и инструкцией по эксплуатации на данные средства измерений (для ВЭТ - в соответствии с Правилами хранения и применения эталона), утвержденными в установленном порядке.
8.3. Определение метрологических характеристик
8.3.1. Определение СПЭЯ, СПСИ, СПЭО поверяемых излучателей
