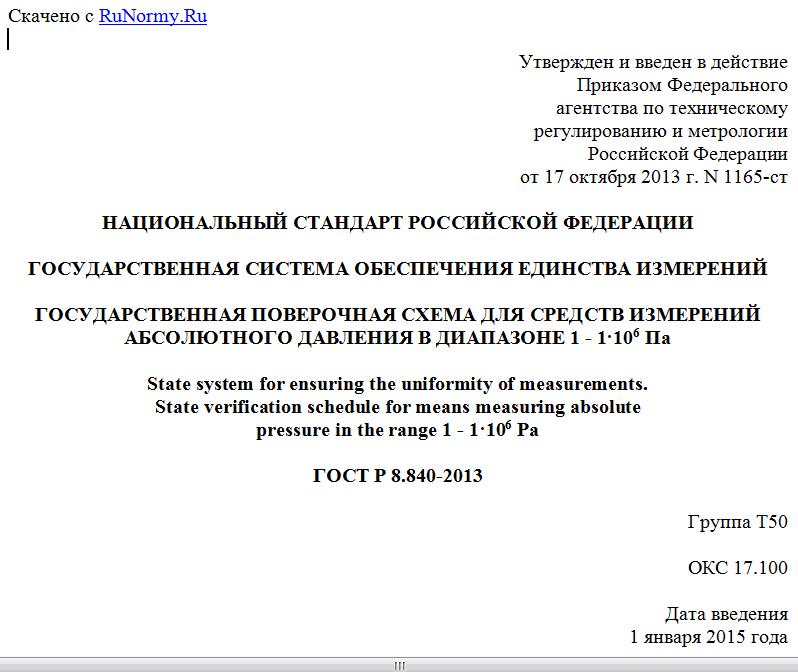

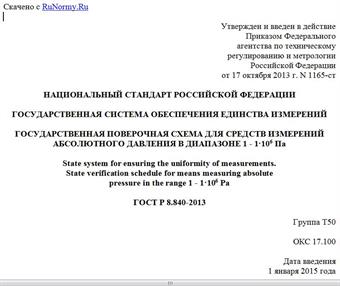

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
АБСОЛЮТНОГО ДАВЛЕНИЯ В ДИАПАЗОНЕ 1 - 1·106 Па
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring absolute
pressure in the range 1 - 1·106 Pa
ГОСТ Р 8.840-2013
Группа Т50
ОКС 17.100
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии Российской Федерации, ПК 206.4 "Эталоны и поверочные схемы в области измерений давлений и вакуумных измерений".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии Российской Федерации от 17 октября 2013 г. N 1165-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на средства измерений абсолютного давления в диапазоне 1 - 1·106 Па и устанавливает порядок передачи размера единицы давления от первичного эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
Государственная поверочная схема для средств измерений абсолютного давления графически представлена в Приложении А.
2. Эталоны
2.1. Первичный эталон
2.1.1. Государственный первичный эталон предназначен для воспроизведения и хранения единицы давления и передачи единицы с помощью вторичных и рабочих эталонов рабочим средствам измерений абсолютного давления.
2.1.2. Государственный первичный эталон состоит из трех эталонных комплексов:
- эталонный комплекс на основе лазерного интерференционного масляного манометра;
- эталонный комплекс на основе лазерного интерференционного ртутного манометра;
- эталонный комплекс на основе грузопоршневого манометра с газовой смазкой.
2.1.3. Диапазон значений абсолютного давления, воспроизводимых
эталоном, составляет ....................................... .
2.1.4. Эталонный комплекс на основе лазерного интерференционного
масляного манометра обеспечивает воспроизведение единицы давления
в диапазоне ............................................ ,
со средним квадратическим отклонением результата измерений S,
не превышающим , определенным при 10-ти независимых измерениях.
Неисключенная систематическая погрешность не превышает
..................................................... ,
где p - измеряемое давление, Па.
Суммарная стандартная неопределенность ...... : ,
где p - измеряемое давление, Па.
2.1.5. Эталонный комплекс на основе лазерного интерференционного
ртутного манометра обеспечивает воспроизведение единицы давления в
диапазоне ............................................. ,
со средним квадратическим отклонением результата измерений S,
не превышающим , определенным при 10-ти независимых измерениях.
Неисключенная систематическая погрешность не
превышает ........................................... ,
где p - измеряемое давление, Па.
Суммарная стандартная неопределенность ...... : ,
где p - измеряемое давление, Па.
2.1.6. Эталонный комплекс на основе грузопоршневого манометра
с газовой смазкой обеспечивает воспроизведение единицы давления
в диапазоне ........................................ от ,
со средним квадратическим отклонением результата измерений S,
не превышающим 0,2 - 1 Па, определенным при 10-ти независимых измерениях.
Неисключенная систематическая погрешность не превышает .. 0,3 - 7 Па.
Суммарная стандартная неопределенность .............. : 0,5 - 7,8 Па.
2.1.7. Для обеспечения воспроизведения единицы абсолютного давления с указанной точностью должны быть соблюдены правила содержания и применения эталона, утвержденные в установленном порядке.
2.1.8. Государственный первичный эталон применяют для международных сличений и передачи единицы давления вторичным эталонам непосредственным сличением.
2.1.9. Государственный первичный эталон возглавляет государственную поверочную схему для средств измерений абсолютного давления.
2.2. Вторичные эталоны
2.2.1. В качестве вторичных эталонов в поверочной схеме применяют эталон-копию и рабочие эталоны.
2.2.2. Эталон-копия состоит из двух эталонных комплексов:
- эталонный комплекс на основе лазерного интерференционного масляного манометра с диапазоном измерений от 1·10-1 Па до 1·103 Па;
- эталонный комплекс на основе лазерного интерференционного ртутного манометра с диапазоном измерений от 1·102 Па до 1,3·105 Па.
2.2.2.1. Среднее квадратическое отклонение (СКО) результата измерений S при сличении эталона-копии с государственным первичным эталоном, определенное при 10-ти независимых измерениях, не превышает:
- 1,8·10-3 Па для эталонного комплекса на основе лазерного интерференционного масляного манометра;
- 3,0·10-2 Па для эталонного комплекса на основе лазерного интерференционного ртутного манометра.
Неисключенная систематическая погрешность эталона-копии не превышает:
- 3,2·10-3 Па + 7,0·10-5·p, где p - измеряемое давление, Па, для эталонного комплекса на основе лазерного интерференционного масляного манометра;
- 4,3·10-2 Па + 7,0·10-6·p, где p - измеряемое давление, Па, для эталонного комплекса на основе лазерного интерференционного ртутного манометра.
2.2.2.2. Эталон-копию применяют для передачи единицы давления рабочим эталонам непосредственным сличением.
2.2.3. В качестве рабочих эталонов применяют преобразователи давления мембранно-емкостные в диапазоне измерений от 1 Па до 1,3·105 Па, грузопоршневые манометры абсолютного давления с диапазоном измерений от 7 кПа до 1000 кПа и ртутные барометры с диапазоном измерений от 97 кПа до 105 кПа.
2.2.3.1. СКО суммарной погрешности давления мембранно-емкостных преобразователей, определенное при 10-ти независимых измерениях, не должно превышать:
- 2,3·10-3 Па + 9,0·10-5·p,
где p - измеряемое давление в диапазоне от 1 Па до 1·103 Па;
- 3,5·10-2 Па + 9,0·10-6·p,
где p - измеряемое давление в диапазоне свыше 1·103 Па до 1,3·105 Па.
2.2.3.2. СКО суммарной погрешности грузопоршневых манометров абсолютного давления, определенное при 10-ти независимых измерениях, не должно превышать:
- 1,3 Па в диапазоне от 7 кПа до 130 кПа;
- от 1,3 Па до 10 Па в диапазоне от 130 кПа до 1000 кПа.
2.2.3.3. СКО суммарной погрешности ртутных барометров не должно превышать 1,3 Па.
2.2.3.4. Рабочие эталоны применяют для аттестации (калибровки) рабочих эталонов 1-го разряда непосредственным сличением и в качестве устройств сравнения при проведении сличений эталонов.
3. Рабочие эталоны (разрядные)
3.1. Рабочие эталоны 1-го разряда
3.1.1. В качестве рабочих эталонов 1-го разряда применяют:
- вибрационно-частотные барометры с диапазоном измерений
.................................................... от 0,5 кПа до 280 кПа,
- грузопоршневые манометры абсолютного давления с диапазоном измерений
................................................. от 0,27 кПа до 1000 кПа,
- калибраторы абсолютного давления, с диапазоном измерений
........................................................ от 0 МПа до 1 МПа,
- манометры цифровые с диапазоном измерений ....... от 0 МПа до 1 МПа,
- измерительные преобразователи абсолютного давления с диапазоном
измерений .............................................. от 0 МПа до 1 МПа.
3.1.2. Пределы допускаемых абсолютных погрешностей рабочих эталонов 1-го разряда составляют от 5 Па до 100 Па в зависимости от типа средства измерений и диапазона измерений.
3.1.3. Рабочие эталоны 1-го разряда применяют для аттестации (калибровки) рабочих эталонов 2-го разряда и рабочих средств измерений непосредственным сличением.
