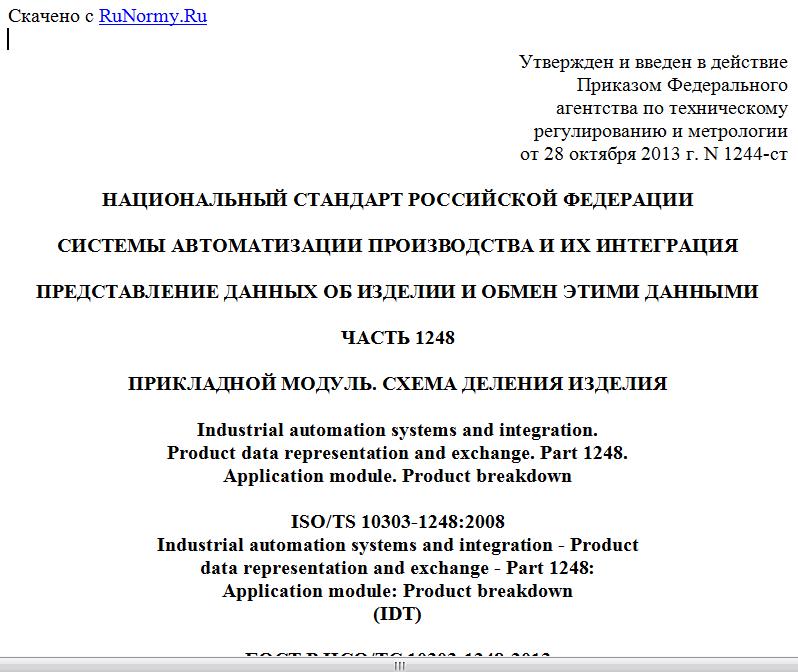

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 октября 2013 г. N 1244-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1248
ПРИКЛАДНОЙ МОДУЛЬ. СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ
Industrial automation systems and integration.
Product data representation and exchange. Part 1248.
Application module. Product breakdown
ISO/TS 10303-1248:2008
Industrial automation systems and integration - Product
data representation and exchange - Part 1248:
Application module: Product breakdown
(IDT)
ГОСТ Р ИСО/ТС 10303-1248-2013
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 августа 2014 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2013 г. N 1244-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1248:2008 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248. Прикладной модуль. Схема деления изделия" (ISO/TS 10303-1248:2008 "Industrial automation systems and integration - Product data representation and exchange - Part 1248: Application module: Product breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления разнообразных схем деления изделий. Схема деления показывает разбиение изделия на множество связанных элементов для поддержки проектирования, анализа или других действий, которые могут быть выполнены по отношению к изделию.
Сущность схемы деления определяется тремя ее аспектами:
- объектами, составляющими узлы или элементы схемы деления, включая информацию об их однородности или неоднородности;
- интерпретацией, применяемой к взаимосвязям между элементами схемы деления;
- набором правил, которым должен следовать разработчик схемы деления.
Прикладной модуль "Схема деления изделия" не накладывает каких-либо ограничений на эти три аспекта. Однако существуют специальные типы схем деления, определенные в других прикладных модулях, в которых конкретизируются объекты, представленные в настоящем модуле. Эти схемы деления являются подробными представлениями типа "предок - потомок", ограниченными необходимостью использовать только однородные элементы, и поэтому реализуют специальные типы схем деления, к которым относятся:
- функциональная схема деления [5];
- физическая схема деления [4];
- структурная схема деления [3];
- зонная схема деления [6].
Схема деления может быть заявлена как гибридная схема деления с использованием конкретизации, описанной в [7]. В такой схеме деления используются неоднородные элементы.
Эти представления дополняют структуру сборочной единицы и спецификацию, которые являются основными документами при изготовлении (реализации) изделия [2]. Схемы деления изделий отличаются от структур сборочных единиц тем, что взаимосвязи между узлами часто являются специфическими как для конкретной схемы деления, так и для изделия или изделий, к которым относится данная схема деления. Для структуры сборочной единицы взаимосвязи между компонентами всегда представляют некоторый вариант подхода к сборочному процессу, поэтому любое поддерево этой структуры может быть использовано для разных сборочных единиц. Аналогичное поддерево схемы деления изделия может применяться только в схеме деления изделия, в которой оно определено. Область правомерности данного утверждения зависит от набора правил, которым следует разработчик схемы деления.
Схемы деления могут относиться к конструкциям или изготовленным образцам изделий. Например функциональная схема деления конкретного изделия, имеющего повреждение, отличается от функциональной схемы деления конструкции данного вида изделия. Для любого изделия может существовать несколько схем деления для поддержки разных технических действий.
Объект Breakdown является подтипом объекта Product и соответственно имеет идентификатор и может иметь версии (объекты Breakdown_version).
Каждая версия схемы деления (объект Breakdown_version) относится к изделию, которое связано с данной схемой деления посредством объекта Breakdown_of.
Составные части схемы деления представлены объектами Breakdown_element.
Объект Breakdown_element может присутствовать в одной или нескольких схемах деления и является подтипом объекта Product со своим идентификатором, версиями (объектами Breakdown_element_version) и представлениями (объектами Breakdown_element_definition) этих версий.
Объект Breakdown_element_usage определяет взаимосвязь типа "предок - потомок" между парой объектов Breakdown_element в контексте конкретной схемы деления. Полная иерархия схемы деления представляет собой дерево, образованное объектами Breakdown_element_usage.
Объект Breakdown_element может относиться к одному из следующих допустимых подтипов:
- Functional_element (см. [5]);
- Physical_element (см. [4]);
- System_element (см. [3]);
- Zone_element (см. [6]).
Другие подтипы элементов схемы деления могут быть определены с помощью классификации объекта Breakdown_element. Характер взаимосвязи между элементами в схеме деления может также быть уточнен посредством классификации.
Настоящий стандарт обеспечивает также выполнение требования идентификации изделия, представленного реализацией объекта Breakdown_element_definition, или взаимосвязи между изделиями, представленной реализацией объекта Breakdown_element_usage. Данную идентификацию обеспечивает объект Breakdown_element_realization.
Второе издание ИСО/ТС 10303-1032, соответствующее настоящему стандарту, включает приведенные ниже изменения к первому изданию.
Удалены следующие спецификации интерфейса на языке EXPRESS:
- USE FROM Product_identification_arm;
- USE FROM Product_version_arm;
- USE FROM Product_view_definition_arm.
Кроме того, внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы для обеспечения соответствия изменениям, внесенным в ПЭМ.
В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, примененные в настоящем стандарте и определенные как в настоящем, так и в других стандартах комплекса ИСО 10303.
В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Схема деления изделия".
Требования настоящего стандарта распространяются на:
- идентификацию схемы деления обобщенного или конкретного изделия;
- идентификацию элементов, присутствующих в схеме деления;
- идентификацию взаимосвязей типа "предок - потомок" между элементами схемы деления;
- идентификацию взаимосвязей между элементами в разных схемах деления;
- положения, относящиеся к области применения прикладного модуля "Взаимосвязь между определениями представлений изделия", определенного в ИСО/ТС 10303-1041;
