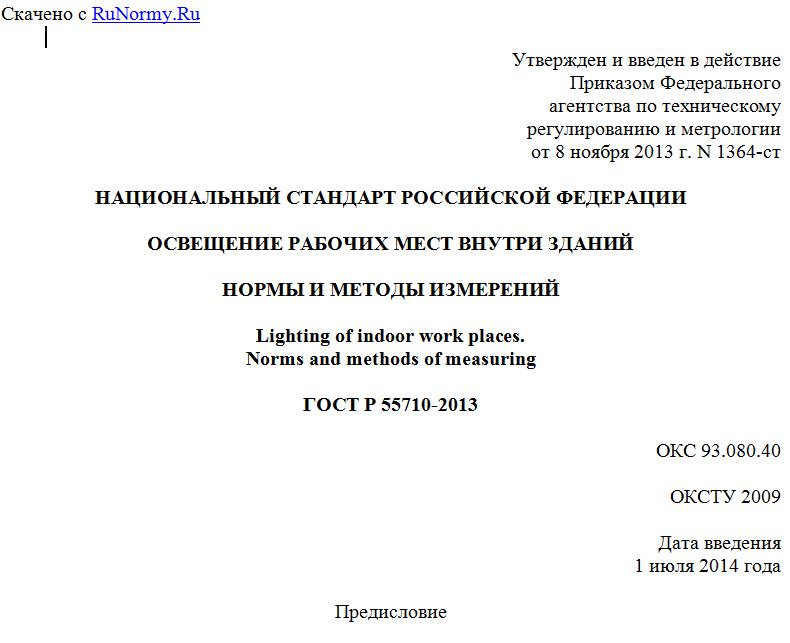

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1364-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСВЕЩЕНИЕ РАБОЧИХ МЕСТ ВНУТРИ ЗДАНИЙ
НОРМЫ И МЕТОДЫ ИЗМЕРЕНИЙ
Lighting of indoor work places.
Norms and methods of measuring
ГОСТ Р 55710-2013
ОКС 93.080.40
ОКСТУ 2009
Дата введения
1 июля 2014 года
Предисловие
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1364-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает нормы искусственного освещения рабочих мест внутри зданий при проектировании, реконструкции и эксплуатации осветительных установок (далее - ОУ) и методы их измерений.
Нормы освещения рабочих мест, установленные настоящим стандартом, обеспечивают безопасные и комфортные условия труда.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний
ГОСТ Р 55392-2012 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 54943-2012 Здания и сооружения. Метод определения показателя дискомфорта при искусственном освещении помещений
ГОСТ Р 54944-2012 Здания и сооружения. Методы измерения освещенности
ГОСТ Р 54945-2012 Здания и сооружения. Методы измерения коэффициента пульсации освещенности
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1. В настоящем стандарте применены термины по ГОСТ Р 55392, а также следующие термины с соответствующими определениями:
3.1.1. Рабочая поверхность: поверхность, на которой проводят работу и для которой нормируют освещенность.
3.1.2. Зрительная работа: видение объекта, характеризуемое размером объекта различения, его яркостью, контрастом с фоном и продолжительностью работы.
3.1.3. Зона зрительной работы: часть рабочей поверхности, на которой выполняют зрительную работу.
3.1.4. Зона непосредственного окружения: зона шириной не менее 0,5 м, окружающая зону зрительной работы внутри поля зрения.
3.1.5. Зона периферии: зона, След за зоной непосредственного окружения объекта наблюдения внутри поля зрения.
3.1.6. Коэффициент пульсации освещенности; , %: критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока источников света в ОУ при питании их переменным током.
3.1.7. Равномерность освещенности; : отношение значения минимальной освещенности к значению средней на заданной поверхности.
3.1.8. Эксплуатационная освещенность; : минимально допустимое значение средней освещенности на заданной поверхности.
Примечание. Это значение освещенности должно быть обеспечено в течение всего времени эксплуатации ОУ.
3.1.9. Коэффициент эксплуатации; MF: отношение эксплуатационной освещенности ОУ к проектному значению средней освещенности.
3.1.10. Моделирующее освещение: направленное освещение для объемного восприятия объектов, выявляющее глубину, контуры и текстуру объекта различения или человека.
3.1.11. Блескость: ощущение, возникающее при наличии в поле зрения повышенной яркости, которая вызывает дискомфортную и/или слепящую блескость, либо ощущение, вызываемое отражением светового потока от рабочей поверхности в направлении глаз работающего, - отраженная блескость.
3.1.12. Цилиндрическая освещенность; : характеристика насыщенности помещения светом, определяемая как средняя плотность светового потока на поверхности бесконечно малого цилиндра, вертикально расположенного в помещении.
3.1.13. Объединенный показатель дискомфорта; UGR: характеристика дискомфортной блескости.
3.2. В настоящем стандарте использованы следующие сокращения:
ИС - источник света;
КЦТ - коррелированная цветовая температура источника света ;
ОП - осветительный прибор.
4. Требования к освещению рабочих мест
4.1. При проектировании ОУ для правильного объемного восприятия объектов различения используют моделирующее освещение.
4.2 Рекомендуемая шкала нормируемых значений средней освещенности : 20 - 30 - 40 - 50 - 75 - 100 - 150 - 200 - 300 - 400 - 500 - 600 - 750 - 1000 - 1250 - 1500 - 2000 - 2500 - 3000 - 3500 - 4000 - 4500 - 5000 лк.
Средняя освещенность на рабочих местах с постоянным пребыванием людей должна быть не менее 200 лк.
4.3. Расчет освещенности проводят с использованием сетки для определения числа и расположения точек расчета.
Пример определения числа точек в сетке для расчета освещенности приведен в Приложении А.
4.4. Равномерность освещенности должна быть не менее 0,40 для зоны непосредственного окружения; 0,10 - для зоны периферии.
При равномерности освещенности 0,10 освещенность поверхностей должна быть не менее 50 лк на стенах, 30 лк - на потолке.
4.5. Значение освещенности в зоне периферии должно быть не более 1/3 освещенности зоны непосредственного окружения. Значения освещенности в зоне непосредственного окружения в зависимости от освещенности в зоне зрительной работы приведены в таблице 1.
Таблица 1
зоны зрительной работы, лк зоны непосредственного окружения, лк, не менее
Св. 750 включ. 500
" 500 " 300
" 300 " 200
" 200 " 150
" 150 " 150
" 100 " 100
До 50 До 50
4.6. В помещениях, где необходим обзор окружающего пространства (например, концертные, зрительные залы, фойе театров, рекреации), а также в помещениях, к которым предъявляют специальные архитектурно-художественные требования (например, торговые залы магазинов, выставочные залы), нормируют цилиндрическую освещенность.
Значения цилиндрической освещенности в зависимости от уровня требований к насыщенности помещения светом приведены в таблице 2.
Таблица 2
Уровень требований к насыщенности помещения светом , лк, не менее
Высокий 100
Нормальный 75
Низкий 50
4.7. При проектировании ОУ для исключения или снижения уровня отраженной блескости необходимо обеспечивать правильное взаимное расположение светильников и рабочей поверхности, ограничение яркости и/или увеличение светящей части поверхности светильников, учитывать коэффициенты отражения материалов отделки потолка и стен.
Значения защитных углов отражателей и экранирующих решеток ОП в зависимости от яркости ИС приведены в таблице 3.
Таблица 3
Яркость ИС, ккд/м2 Защитный угол, не более
Св. 20 до 50 включ. 15°
" 50 " 500 " 20°
" 500 30°
Примечание. Приведенные значения не распространяются на ОП отраженного света и ОП, расположенные ниже линии зрения.
Коэффициенты отражения окружающих поверхностей должны быть:
