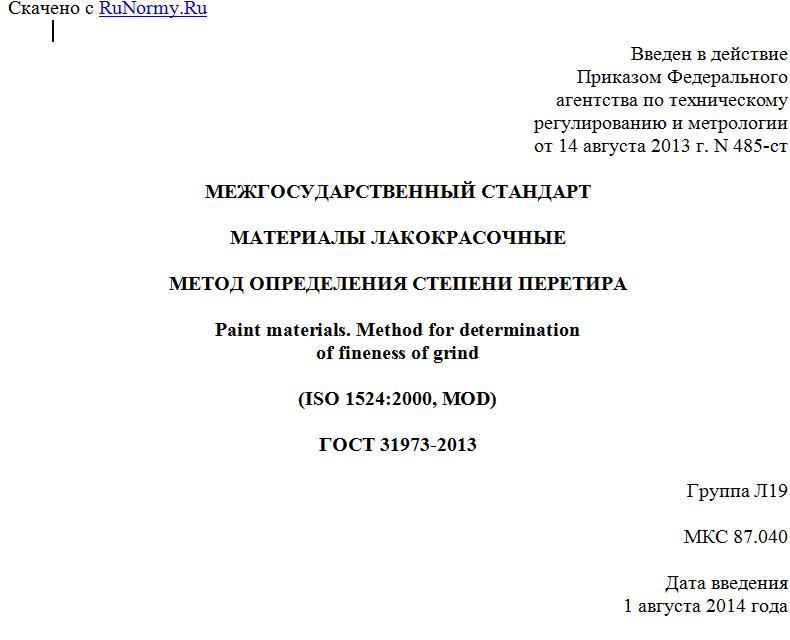

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2013 г. N 485-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ СТЕПЕНИ ПЕРЕТИРА
Paint materials. Method for determination
of fineness of grind
(ISO 1524:2000, MOD)
ГОСТ 31973-2013
Группа Л19
МКС 87.040
Дата введения
1 августа 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 195 "Материалы лакокрасочные", ОАО "Научно-производственная фирма "Спектр ЛК".
2. Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 43-2013 от 7 июня 2013 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Казахстан KZ Госстандарт Республики Казахстан
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 1524:2000 Paints and varnishes and printing inks - Determination of fineness of grind (Краски, лаки и полиграфические краски. Определение степени перетира) путем введения дополнительно прибора для определения степени перетира густотертых и водно-дисперсионных красок диапазоном 150 мкм, изменения его структуры, отдельных слов, фраз. Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном Приложении ДА. Дополнения и изменения, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей национальной стандартизации, выделены в тексте курсивом.
Настоящий стандарт подготовлен на основе ГОСТ Р 52753-2007 (ИСО 1524:2000) "Материалы лакокрасочные. Метод определения степени перетира".
Международный стандарт разработан Комитетом по стандартизации ТС 35 "Paints and varnishes".
Перевод с английского языка (en).
Степень соответствия - модифицированная (MOD).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. N 485-ст межгосударственный стандарт ГОСТ 31973-2013 (ISO 1524:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и правок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются в информационной системе общего пользования - на информационном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения степени перетира пигментированных лакокрасочных материалов, диспергированных пигментов и наполнителей (далее - материал) с использованием соответствующего прибора (гриндометра), отградуированного в микрометрах.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 9980.2-86 (ИСО 842-84, ИСО 1512-74, ИСО 1513-80) Материалы лакокрасочные. Отбор проб для испытаний (ИСО 842:1984 "Сырье для красок и лаков. Отбор проб", MOD; ИСО 1512:1974 "Краски и лаки. Отбор проб", MOD; ИСО 1513:1980 "Краски и лаки. Контроль и подготовка образцов для испытаний", MOD)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. степень перетира: Показатель, характеризующий размер самых крупных твердых частиц в пигментированных лакокрасочных материалах, диспергированных пигментах и наполнителях.
4. Аппаратура
4.1. Прибор, состоящий из измерительной плиты, выполненной из закаленной стали, размерами приблизительно: длина - 175 мм, ширина - 65 мм и толщина - 13 мм.
Для определения степени перетира водно-дисперсионных лакокрасочных материалов рекомендуется использовать измерительную плиту из нержавеющей стали.
На верхней ровной и гладкой поверхности измерительной плиты должны быть один или два паза, параллельные длинной стороне измерительной плиты, длиной приблизительно 140 мм и шириной 12,5 мм. Глубина каждого паза должна равномерно уменьшаться от 25, 50, 100 или 150 мкм с одного конца до нуля на другом конце. Шкала прибора должна быть отградуирована в соответствии с глубиной паза и таблицей 1. Чертеж типового прибора представлен на рисунке 1.
Таблица 1
В микрометрах
Максимальная глубина паза Цена деления шкалы Рекомендуемые пределы определения степени перетира
150 10 Св. 90 до 150 включ.
100 10 Св. 40 до 90 включ.
50 5 Св. 15 до 40 включ.
25 2,5 Св. 5 до 15 включ.
Отклонение значения глубины паза в любом месте по его длине от соответствующего номинального значения должно быть в пределах +/- 2,5 мкм.
Верхняя поверхность измерительной плиты должна быть отшлифована или отполирована. Отклонение от плоскостности каждой точки измерительной поверхности плиты составляет не более 12 мкм. Отклонение от прямолинейности в любом месте измерительной поверхности плиты в поперечном направлении - не более 1 мкм.
Рисунок 1. Типовой прибор (гриндометр)
Допуск по толщине измерительной плиты между верхней и нижней поверхностями - не более 25 мкм.
Примечание. Для проведения испытаний используют описанные выше стальные приборы, но могут быть использованы другие приборы, дающие аналогичные результаты.
Точность определения степени перетира зависит от типа используемого прибора (раздел 6). Поэтому тип прибора (150, 100, 50 или 25 мкм) должен быть указан в протоколе испытаний или в специальных требованиях.
4.2. Скребок, состоящий из одного или двух стальных заостренных лезвий приблизительными размерами: длиной 90 мм, шириной 40 мм и толщиной 6 мм.
Лезвие(я) по длинной стороне должно(ы) быть прямым(и) с радиусом закругления приблизительно 0,25 мм. Чертеж скребка приведен на рисунке 2.
Скребок необходимо периодически проверять на отсутствие повреждений (износ или искривление). Не допускается использовать скребок, если обнаружены повреждения.
Примечание. Верхняя поверхность измерительной плиты может быть использована для проверки скребка при условии, что она сама не повреждена.
Скребок пригоден к работе, если при наложении лезвия скребка перпендикулярно к измерительной поверхности плиты и небольшом отклонении от этого положения не обнаруживается просвет между кромкой лезвия и поверхностью плиты на фоне сильного источника света, установленного за прибором. Проверку повторяют при повороте скребка на 180°.
Скребок должен храниться в коробке, обитой изнутри вельветом или другим мягким материалом.
5. Отбор проб
Отбирают среднюю пробу материала - по ГОСТ 9980.2.
Для просмотра документа целиком скачайте его >>>
