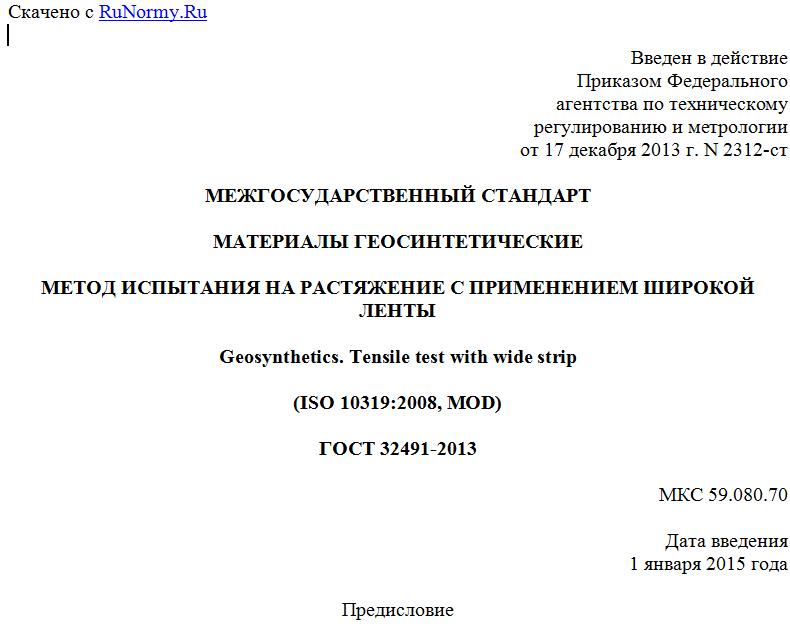

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 декабря 2013 г. N 2312-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ
МЕТОД ИСПЫТАНИЯ НА РАСТЯЖЕНИЕ С ПРИМЕНЕНИЕМ ШИРОКОЙ ЛЕНТЫ
Geosynthetics. Tensile test with wide strip
(ISO 10319:2008, MOD)
ГОСТ 32491-2013
МКС 59.080.70
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Объединением юридических лиц "Союз производителей композитов".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации (по управлению строительством)
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2312-ст межгосударственный стандарт ГОСТ 32491-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 10319:2008. Geosynthetics - Wide-width tensile test (Геосинтетика. Испытания на растяжение с применением широкой ленты) путем исключения нормативных ссылок на ISO 10318:2005, ISO 10321 и ISO 554.
Оформление графического материала приведено в соответствие с ГОСТ 1.5.
Дополнительные фразы внесены в текст стандарта и выделены полужирным курсивом.
Измененные фразы выделены в тексте курсивом. Фразы изменены в целях соблюдения норм русского языка и принятой терминологии.
Перевод с английского языка (en).
Официальный экземпляр международного стандарта, на основе которого разработан настоящий межгосударственный стандарт, имеется в ФГУП "СТАНДАРТИНФОРМ".
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Информация о замене ссылок приведена в Приложении ДА.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в Приложении ДБ.
Степень соответствия - модифицированная (MOD).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий межгосударственный стандарт устанавливает метод испытания на растяжение с применением широкой ленты для определения механических свойств геосинтетических материалов. Настоящий метод испытания распространяется на геосинтетические материалы, включая тканый и нетканый геотекстиль, геокомпозиты, нитепрошивной геотекстиль и иглопробивные полотна. Настоящий метод испытания также распространяется на георешетки и аналогичные геотекстильные материалы с открытой структурой, однако размеры образцов могут корректироваться. Настоящий метод испытания не распространяется на полимерные или битумные геосинтетические барьеры, но распространяется на геосинтетические глиняные барьеры (бентонитовые маты).
Метод испытания на растяжение предусматривает измерение удлинения под нагрузкой и включает в себя расчеты секущей жесткости, максимальной нагрузки на единицу ширины и деформации при максимальной нагрузке. Указываются также отдельные точки на кривой удлинения в зависимости от нагрузки.
Настоящий межгосударственный стандарт включает в себя проведение испытаний механических свойств материалов при растяжении как выдержанных при стандартных условиях, так и влажных образцов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 00001-2012 Материалы геосинтетические. Метод оценки механического повреждения гранулированным материалом под повторяемой нагрузкой.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины и определения, приведенные в [1], а также следующие термины с соответствующими определениями:
3.1. Номинальная расчетная длина: начальная длина между двумя контрольными метками, нанесенными на образец, параллельно действию приложенной нагрузки.
Примечание. Рекомендуемая номинальная расчетная длина должна быть равна 60 мм (по 30 мм с каждой стороны симметрично центра образца).
3.2. Удлинение при предварительной нагрузке, мм: измеренное удлинение номинальной расчетной длины образца при приложении 1% максимальной нагрузки.
Примечание. Удлинение при предварительной нагрузке указано на рисунке 1 как SA.
T - нагрузка на единицу ширины; - деформация;
AZ - секущая; SA - удлинение при предварительной нагрузке
Рисунок 1. Типичная кривая зависимости деформации
от нагрузки на единицу ширины
3.3. Истинная расчетная длина: номинальная расчетная длина плюс удлинение при предварительной нагрузке.
3.4. Максимальная нагрузка , кН: максимальная нагрузка, полученная при испытании на растяжение.
3.5. Деформация , %: удлинение номинальной расчетной длины образца во время испытания.
3.6. Деформация при максимальной нагрузке , %: удлинение образца при максимальной нагрузке.
3.7. Секущая жесткость j, кН/м: отношение нагрузки на единицу ширины к соответствующему значению относительной деформации.
3.8. Прочность при растяжении , кН/м: максимальная нагрузка на единицу ширины, полученная во время испытания, при которой образец растягивается до разрыва.
3.9. Скорость деформации, %/мин: увеличение номинальной расчетной длины в процентах при максимальной нагрузке относительно времени проведения нагружения, т.е. времени от предварительной нагрузки до максимальной.
4. Сущность метода
Образец для испытания закрепляется по всей ширине в зажимах или зажимных губках (см. рисунки 2 - 6) испытательной разрывной машины, работающей с постоянной скоростью. В ходе испытания к образцу для испытания прилагают продольное усилие до его разрыва. Нагрузку на образец для испытания при растяжении определяют с помощью измерительных шкал испытательной разрывной машины, циферблатных индикаторов, диаграмм регистрирующих приборов или подсоединенного компьютера. Постоянную скорость испытания выбирают таким образом, чтобы обеспечить скорость деформации (20 +/- 5) %/мин в пределах расчетной длины образца для испытания.
1 - направление прилагаемого усилия; 2 - зубчатый клин;
3 - геосинтетический материал; 4 - клин из эпоксидной
смолы или мягкого металла
Рисунок 2. Клиновый зажим
1 - сжимающее усилие, регулируемое до 400 кН;
