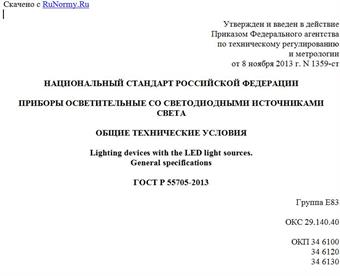

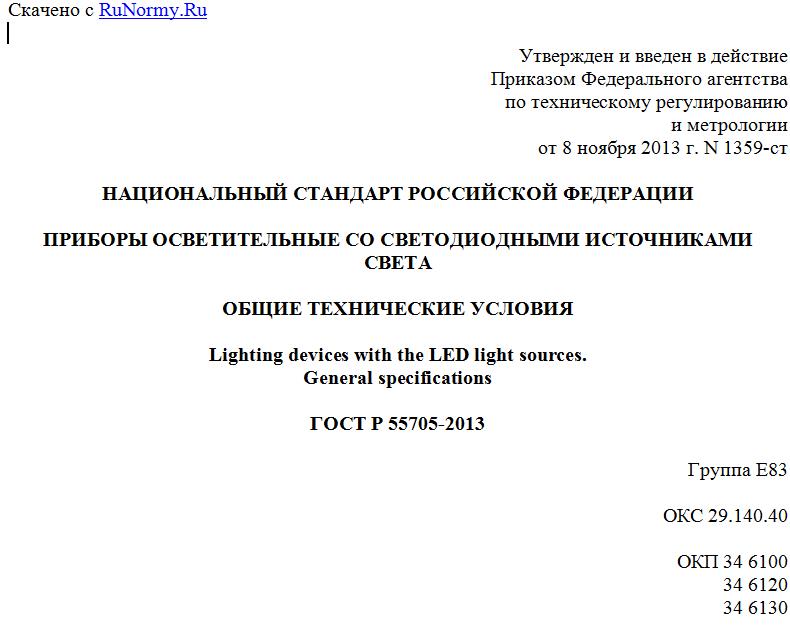

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 ноября 2013 г. N 1359-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ОСВЕТИТЕЛЬНЫЕ СО СВЕТОДИОДНЫМИ ИСТОЧНИКАМИ СВЕТА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Lighting devices with the LED light sources.
General specifications
ГОСТ Р 55705-2013
Группа Е83
ОКС 29.140.40
ОКП 34 6100
34 6120
34 6130
Дата введения
1 июля 2014 года
Предисловие
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ").
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1359-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на осветительные приборы со светодиодными источниками света (далее - ОП) для внутреннего или наружного освещения, предназначенные для работы в сетях переменного и постоянного тока напряжением до 1000 В.
Стандарт не распространяется на осветительные приборы:
- для транспортных средств (автомобильных, железнодорожных, авиационных, морских);
- для рудников и шахт;
- автономные;
- специальные, медицинские, театральные, для фото-, кино- и телесъемок.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ Р 51318.15-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электрического светового и аналогичного оборудования. Нормы и методы испытаний
ГОСТ Р 51514-99 Совместимость технических средств электромагнитная. Помехоустойчивость светового оборудования общего назначения. Требования и методы испытаний
ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний
ГОСТ Р 54814-2011/IEC/TS 62504:2011 Светодиоды и светодиодные модули для общего освещения. Термины и определения
ГОСТ Р 55392-2012 Приборы осветительные и комплексы. Термины и определения
ГОСТ Р МЭК 60598-1-2011 Светильники. Часть 1. Общие требования и методы испытаний
ГОСТ Р МЭК 61347-2-13-2011 Устройства управления лампами. Часть 2-13. Частные требования к электронным устройствам управления, питаемым от источников постоянного или переменного тока, для светодиодных модулей
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962.1-89 Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23216-78 Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 16504,
ГОСТ Р 54814 и ГОСТ Р 55392.
4. Классификация
Классификация ОП по ГОСТ Р МЭК 60598-1, раздел 2 со следующими дополнениями.
Классификация ОП по светотехническим характеристикам по ГОСТ Р 54350; климатическому исполнению и категории размещения по ГОСТ 15150; механической прочности по ГОСТ 17516.1; степени защиты от воздействия окружающей среды (код IP) по ГОСТ 14254.
5. Технические требования
5.1. Общие требования
ОП изготавливают в соответствии с требованиями настоящего стандарта, стандартов или технических условий на ОП конкретных типов или групп.
Части и компоненты ОП должны соответствовать требованиям стандартов или технических условий на них.
В стандартах или технических условиях на ОП конкретных типов или групп устанавливают:
- светотехнические требования по ГОСТ Р 54350;
- класс защиты от поражения электрическим током - по ГОСТ Р МЭК 60598-1;
- габаритные, установочные, присоединительные размеры и массу;
- климатическое исполнение и категорию размещения - по ГОСТ 15150;
- степень защиты от проникновения пыли, влаги и твердых частиц - по ГОСТ Р МЭК 60598-1;
- группу механического исполнения - по ГОСТ 17516.1;
- потребляемую мощность;
- коэффициент мощности;
- срок службы.
5.2. Электротехнические требования
Электротехнические требования ОП по ГОСТ Р МЭК 60598-1, разделы 7, 8, 10, 11 со следующими дополнениями.
Допускается применять устройства для защиты от случайного прикосновения, снимаемые без применения специального инструмента при наличии блокировки, обеспечивающей снятие напряжения с защищаемых частей.
Коэффициент мощности ОП должен быть не менее:
0,7 - для ОП с потребляемой мощностью не более 8 Вт;
0,85 - для ОП с потребляемой мощностью от 8 до 20 Вт включительно;
0,9 - для ОП с потребляемой мощностью более 20 Вт.
Требования электромагнитной совместимости ОП по ГОСТ Р 51318.15, ГОСТ Р 51514, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
5.3. Требования к конструкции
Конструктивные требования к ОП, их частям, компонентам и материалам по ГОСТ Р МЭК 60598-1, разделы 4 (кроме 4.13, 4.19, 4.21, 4.24), 5, 12 (кроме 12.2, 12.6, 12.7), 13, 14, 15 со следующими дополнениями.
5.3.1. Конструкция ОП должна обеспечивать:
- удобство монтажа и подключения к сети;
- легкий съем или откидывание частей, подлежащих чистке, обслуживанию или замене в процессе эксплуатации, без снижения безопасности;
- надежное крепление съемных частей, исключающее возможность их самопроизвольного ослабления и выпадения при эксплуатации.
5.3.2. Резиновые детали ОП должны быть устойчивы к воздействию окружающей среды в соответствии с условиями их эксплуатации.
5.3.3. Требования к устройствам управления светодиодными модулями, используемым в ОП, по ГОСТ Р МЭК 61347-2-13 и ГОСТ Р МЭК 62384.
