"ГОСТ 4648-2014 (ISO 178:2010). Межгосударственный стандарт. Пластмассы. Метод испытания на статический изгиб"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

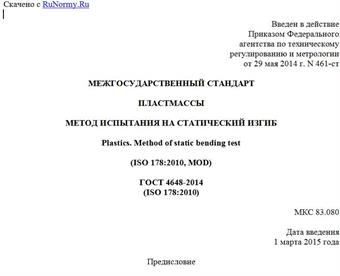

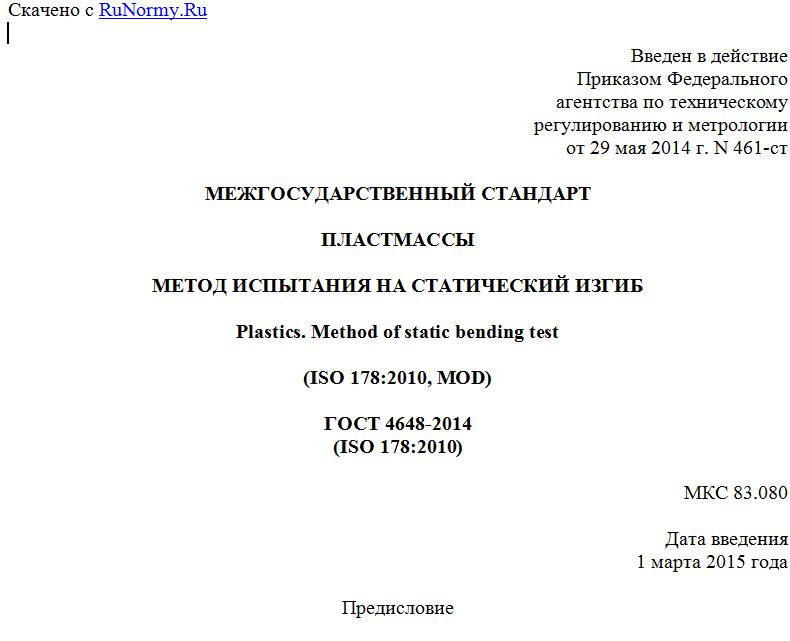

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2014 г. N 461-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТМАССЫ

МЕТОД ИСПЫТАНИЯ НА СТАТИЧЕСКИЙ ИЗГИБ

Plastics. Method of static bending test

(ISO 178:2010, MOD)

ГОСТ 4648-2014
(ISO 178:2010)

МКС 83.080

Дата введения
1 марта 2015 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Объединением юридических лиц "Союз производителей композитов" (Союзкомпозит) и Открытым акционерным обществом "Институт пластических масс имени Г.С. Петрова" (ОАО "Институт пластмасс") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Внесен Техническим комитетом по стандартизации ТК 230 "Пластмассы, полимерные материалы и методы их испытаний".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 февраля 2014 г. N 64-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2014 г. N 461-ст межгосударственный стандарт ГОСТ 4648-2014 (ISO 178:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2015 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 178:2010 Plastics - Determination of flexural properties (Пластмассы. Определение свойств при изгибе).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на непринятые стандарты ISO включены в библиографию.
Дополнительные фразы, слова, показатели и их значения, включенные в текст настоящего стандарта, выделены курсивом.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном фонде технических регламентов и стандартов.
Ссылки на международные стандарты, которые не приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Информация о замене ссылок с разъяснением причин их внесения приведена в Приложении В.
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении Г.
Степень соответствия - модифицированная (MOD).
6. Взамен ГОСТ 4648-71.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

1.1. Настоящий стандарт устанавливает метод определения свойств жестких (3.12) и полужестких пластмасс при статическом изгибе. В стандарте определен рекомендуемый тип образца для испытания, а также другие типы образцов для испытания для случаев, когда невозможно использовать рекомендуемый образец. Установлен диапазон скоростей испытания.
1.2. Метод используют для изучения поведения образцов пластмасс для испытания при изгибе и для определения прочности при изгибе, модуля упругости при изгибе и других показателей, отражающих зависимость изгибающего напряжения от относительной деформации при изгибе, полученную при определенных условиях. Сущность метода заключается в том, что образец для испытания, свободно лежащий на опорах, кратковременно нагружают в середине между опорами (испытание при трехточечном изгибе).
1.3. Метод настоящего стандарта применим к следующим материалам:
- термопластичным материалам для формования и экструзии, включая ненаполненные, наполненные, упрочненные композиции; жесткие термопластичные листы;
- термореактивным материалам для формования, включая наполненные и упрочненные композиции и листы из термореактивных материалов.
Настоящий стандарт распространяется также на упрочненные композиции с длиной волокна <= 7,5 мм по стандартам [1] и [2]. Для материалов, упрочненных длинным волокном с длиной волокна > 7,5 мм, применим стандарт [3].
Метод настоящего стандарта неприменим к жестким ячеистым материалам и слоистым структурам (типа сэндвич), содержащим ячеистый материал.
В этих случаях используют стандарты [4] и/или [5].
Примечание. Для определенных типов пластмасс, упрочненных тканями или волокнами, предпочтительным является испытание при четырехточечном изгибе по стандарту [3].

1.4. Настоящий стандарт предусматривает использование образцов для испытания, которые могут быть отформованы различными методами, изготовлены механической обработкой из центральной части стандартного многоцелевого образца для испытаний по стандарту [6] или изготовлены механической обработкой из готовых изделий, полуфабрикатов, таких как слоистые пластики и листы, полученные экструзией или литьем без давления.
1.5. В настоящем стандарте установлены рекомендуемые размеры образца для испытания. Испытания, проведенные на образцах разных размеров или на образцах, изготовленных при разных условиях, могут дать несопоставимые результаты. Другие факторы, такие как скорость испытания и условия кондиционирования образцов, также могут влиять на результаты.
Примечание. Свойства при изгибе могут зависеть от толщины образующегося при формовании ориентированного поверхностного слоя, особенно у полукристаллических полимеров.

1.6. Результаты испытаний используют для контроля качества пластмасс и не применяют для конструкторских расчетов.
1.7. Для пластмасс, имеющих нелинейную зависимость "изгибающее напряжение/относительная деформация", свойства при изгибе не показательны. Формулы, представленные в настоящем стандарте, относятся только к линейной зависимости при условии, что величина прогиба образца значительно меньше его толщины.
Для рекомендуемого образца для испытания размером 80 x 10 x 4 мм при установленной относительной деформации изгиба 3,5% и отношении расстояния между опорами к толщине (L/h), равном 16, прогиб равен 1,5h.
Испытания на изгиб более пригодны для жестких и хрупких пластмасс, имеющих малые прогибы при разрушении, и менее пригодны для мягких и вязко-эластичных пластмасс.
1.8. Настоящий стандарт устанавливает два метода испытания - А и Б.
Метод А предусматривает использование одной скорости деформации в течение всего испытания - 1 %/мин.
Метод Б предусматривает следующие скорости деформации: 1 %/мин - для определения модуля упругости при изгибе и 5 или 50 %/мин в зависимости от свойств пластмассы - для определения характеристик в оставшейся части кривой "изгибающее напряжение/относительная деформация".

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 12015-66 Пластмассы. Изготовление образцов для испытания из реактопластов. Общие требования
ГОСТ 12019-66 Пластмассы. Изготовление образцов для испытания из термопластов. Общие требования
ГОСТ 12423-2013 Пластмассы. Условия кондиционирования образцов (проб)
ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования
ГОСТ 25015-81 Пластмассы ячеистые и пенорезиновые. Метод определения линейных размеров
ГОСТ 26277-84 Пластмассы. Общие требования к изготовлению образцов способом механической обработки
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Скорость испытания V, мм/мин: скорость относительного перемещения нагружающего наконечника и опор.
3.2. Изгибающее напряжение , МПа: номинальное напряжение, возникающее на поверхности образца, противоположной нагруженной стороне, посередине между опорами [см. 9.1, формула (5)].
3.3. Изгибающее напряжение при разрушении , МПа: изгибающее напряжение, возникающее в момент разрушения образца (рисунок 1, кривые а и б).
