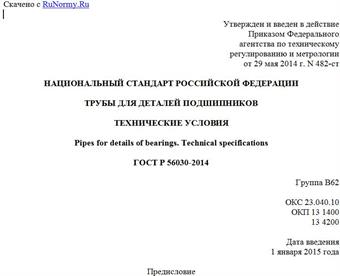

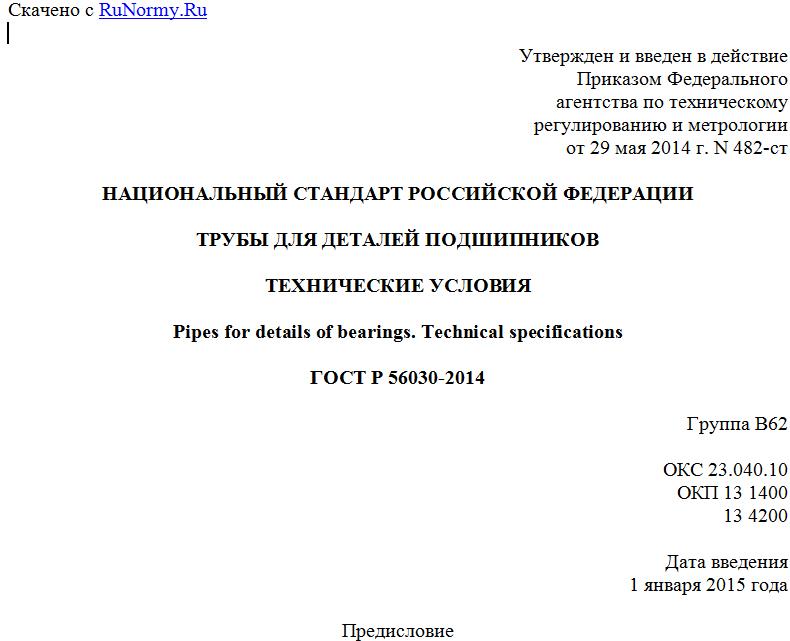

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 мая 2014 г. N 482-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ДЛЯ ДЕТАЛЕЙ ПОДШИПНИКОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pipes for details of bearings. Technical specifications
ГОСТ Р 56030-2014
Группа В62
ОКС 23.040.10
ОКП 13 1400
13 4200
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны" и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от "29" мая 2014 г. N 482-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт разработан на основе межгосударственного стандарта ГОСТ 800 с учетом национального опыта изготовления и использования труб для деталей подшипников.
При этом настоящий стандарт имеет ряд отличий:
- расширен сортамент горячедеформированных труб от 53 до 219 мм, вместо предусмотренных в ГОСТ 800 от 70 до 204 мм;
- по согласованию между изготовителем и заказчиком возможно изготовление труб других размеров и марок стали;
- предусмотрено изготовление труб с повышенными требованиями, при этом:
а) для изготовления труб для деталей используется только катаная или кованая заготовка;
б) ужесточено требование к глубине несовершенств на наружной поверхности труб;
в) ужесточены требования к загрязненности металла труб неметаллическими включениями.
1. Область применения
Настоящий стандарт распространяется на трубы бесшовные горячедеформированные из стали марок ШХ15, ШХ15-Ш, ШХ15СГ, ШХ15СГ-Ш, ШХ15-В, ШХ15СГ-В и холоднодеформированные из стали марок ШХ15, ШХ15-Ш, ШХ15-В, предназначенные для изготовления деталей подшипников.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 801-78 Сталь подшипниковая. Марки
ГОСТ 1763-68 Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 10243-75 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 10692-80 Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12345-2001 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12346-78 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния
ГОСТ 12347-77 Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 12348-78 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца
ГОСТ 12349-83 Стали легированные и высоколегированные. Методы определения вольфрама
ГОСТ 12350-78 Стали легированные и высоколегированные. Методы определения хрома
ГОСТ 12351-2003 (ИСО 4942:1988, ИСО 9647:1989) Стали легированные и высоколегированные. Методы определения ванадия
ГОСТ 12352-81 Стали легированные и высоколегированные. Методы определения никеля
ГОСТ 12353-78 Стали легированные и высоколегированные. Методы определения кобальта
ГОСТ 12354-81 Стали легированные и высоколегированные. Методы определения молибдена
ГОСТ 12355-78 Стали легированные и высоколегированные. Методы определения меди
ГОСТ 12356-81 Стали легированные и высоколегированные. Методы определения титана
ГОСТ 12357-84 Стали легированные и высоколегированные. Методы определения алюминия
ГОСТ 12358-2002 Стали легированные и высоколегированные. Методы определения мышьяка
ГОСТ 12359-99 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 12360-82 Стали легированные и высоколегированные. Методы определения бора
ГОСТ 12364-84 Стали легированные и высоколегированные. Методы определения церия
ГОСТ 12365-84 Стали легированные и высоколегированные. Методы определения циркония
ГОСТ 17410-78 Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии
ГОСТ 18360-93 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры
ГОСТ 18365-93 Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры
ГОСТ 26877-91 Металлопродукция. Методы измерения отклонений формы
ГОСТ 28548-90 Трубы стальные. Термины и определения
ISO 10893-2 Автоматический вихретоковый контроль бесшовных и сварных стальных труб (кроме труб, изготовленных дуговой сваркой под флюсом) для обнаружения несовершенств
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28548, ГОСТ 26877, а также термины по [1] в отношении дефектов поверхности.
4. Обозначения и сокращения
В настоящем стандарте приняты следующие обозначения и сокращения:
D - наружный диаметр;
S - толщина стенки.
5. Сортамент
5.1 Виды труб и состояние поставки
Трубы изготовляют бесшовные горячедеформированные (обточенные по наружной поверхности) или холоднодеформированные.
Трубы поставляют в термически обработанном состоянии.
По требованию заказчика холоднодеформированные трубы могут быть поставлены после низкотемпературного отпуска.
5.2 Марки стали
Трубы изготовляют из стали марок по ГОСТ 801 (раздел 1).
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены из других марок сталей.
5.3 Размеры
Трубы горячедеформированные изготовляют наружным диаметром от 53,0 до 219,0 мм; с отношением диаметра к толщине стенки D/S в интервале 3,5 - 17,0 с внутренним диаметром не менее 33,0 мм.
Трубы холоднодеформированные изготовляют наружным диаметром от 20,0 до 90,0 мм.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены другим наружным диаметром.
5.4 Длина
Трубы изготавливают немерной длины:
а) горячедеформированные - в пределах от 2000 до 5000 мм;
б) холоднодеформированные - в пределах от 2500 до 4500 мм.
По требованию заказчика трубы изготавливают мерной длины в пределах немерной.
Допускаются укороченные трубы длиной не менее 1000 мм в количестве не более 10% от массы партии.
По согласованию между изготовителем и заказчиком допускается поставлять трубы длиной, отличной от указанной выше.
5.5 Примеры условного обозначения
Условные обозначения труб формируют в соответствии со следующими примерами.
Примеры
1 Труба холоднодеформированная наружным диаметром 54,0 мм, толщиной стенки 5,5 мм из стали электрошлакового переплава марки ШХ15-Ш:
Труба-Х-54,0 x 5,5-ШХ15-Ш-ГОСТ Р-
