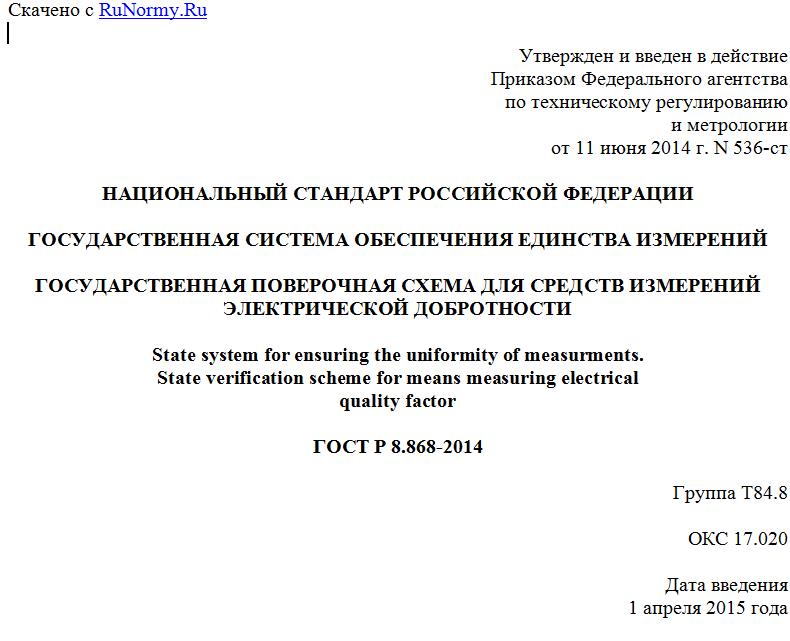

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 11 июня 2014 г. N 536-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ЭЛЕКТРИЧЕСКОЙ ДОБРОТНОСТИ
State system for ensuring the uniformity of measurments.
State verification scheme for means measuring electrical
quality factor
ГОСТ Р 8.868-2014
Группа Т84.8
ОКС 17.020
Дата введения
1 апреля 2015 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии" (ФГУП "СНИИМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы" ПК 206.7 "Эталоны и поверочные схемы в области измерений электрических величин"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 536-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений электрической добротности от 1 до 1200 в диапазоне частот от 10 Гц до 300 МГц для объектов индуктивного характера и устанавливает порядок передачи единицы электрической добротности (относительной единицы, согласно определению по [1]) от государственного первичного эталона при помощи вторичных и рабочих разрядных эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
Государственная поверочная схема для средств измерений электрической добротности состоит из двух частей: для средств измерений в диапазоне частот от 0,05 до 300 МГц (см. рисунок А.1 приложения А) и для средств измерений в диапазоне частот 10 Гц - 1 МГц (см. рисунок А.2 приложения А).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.371-80 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ 8.019-85 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ Р 8.764-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического сопротивления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Государственный первичный эталон
3.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:
- эталонной установки для измерения единицы электрической добротности;
- микропроцессорной управляющей системы.
3.2 Номинальные значения добротности, при которых воспроизводится единица, составляют от 5 до 1200.
3.3 Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S0, от 2·10-4 до 1,5·10-3 в зависимости от значений добротности и рабочих частот при шести (n >= 6) независимых измерениях.
Неисключенная систематическая погрешность составляет от 3·10-4 до 1·10-2.
Стандартная неопределенность, оцениваемая по типу A, uAo составляет от 2·10-4 до 1,5·10-3 при шести независимых измерениях.
Стандартная неопределенность, оцениваемая по типу B, uBo составляет от 1,2·10-4 до 4,1·10-3.
3.4 Государственный первичный эталон применяют для передачи единицы электрической добротности эталонам-копиям и эталонам сравнения методом прямых измерений.
4. Вторичные эталоны
4.1 В качестве эталонов-копий используют набор мер электрической добротности с номинальными значениями от 15 до 1000 при резонансных емкостях от 10 до 100 пФ (индуктивность L = 3·10-8 .... 10-1 Гн).
4.2 Эталоны-копии (см. рисунок А.1 приложения А) применяют для передачи единицы электрической добротности вторичным (рабочим) эталонам сличением с помощью компаратора для измерения электрической добротности при частотах 0,05; 0,1; 0,3; 1; 3; 10; 30; 100; 300 МГц.
Эталоны-копии (см. рисунок А.2 приложения А) применяют для передачи единицы электрической добротности эталонным установкам (см. рисунок А.2 приложения А) методом прямых измерений при частотах от 0,1 до 1 МГц и резонансной емкости, равной 100 пФ (индуктивность L = 2,5·10-4 .... 2,5·10-2 Гн).
4.3 В качестве эталонов сравнения используют набор мер электрической добротности с номинальными значениями от 15 до 1000 при резонансных емкостях от 10 до 100 пФ (индуктивность L = 3·10-8 ... 10-1 Гн) и фиксированных частотах 0,05; 0,1; 0,3; 1; 3; 10; 30; 100; 300 МГц. Эталоны сравнения применяют для международных сличений.
4.3.1 В качестве вторичных (рабочих) эталонов на высоких частотах от 0,05 до 300 МГц применяют набор мер электрической добротности с номинальными значениями от 15 до 1000 при резонансных емкостях от 10 до 100 пФ (индуктивность L = 3·10-8 ... 10-1 Гн).
4.3.2 В качестве вторичных (рабочих) эталонов на низких частотах применяют эталонные установки на основе индуктивно-емкостного и трансформаторного мостов, в состав которых входит также набор мер добротности. Расширение диапазона индуктивности от 1 мкГн до 0,5 Гн (резонансной емкости от 100 пФ до 50 нФ) в частотном диапазоне от 100 Гц до 1 МГц производят при помощи рабочих эталонов 1-го разряда, заимствованных из других поверочных схем:
- электрической емкости по ГОСТ 8.371;
- электрического сопротивления переменного тока по ГОСТ Р 8.764;
- тангенса угла потерь по ГОСТ 8.019.
4.4 Вторичные (рабочие) эталоны применяют:
- на высоких частотах - для поверки рабочих эталонов 1-го разряда сличением с помощью компаратора и высокоточных рабочих средств измерений - измерителей иммитанса методом прямых измерений;
- на низких частотах - для поверки рабочих эталонов 1-го разряда методом косвенных измерений или сличением с помощью компаратора.
4.5 Значения средних квадратических отклонений суммарной погрешности и суммарной стандартной неопределенности при шести независимых измерениях и относительной нестабильности электрической добротности v0 эталонов-копий, эталона сравнения и вторичных (рабочих) эталонов за год (см. рисунок А.1 приложения А) при рабочих частотах 0,05 - 300 МГц не должны превышать значений, указанных в таблице 1.
Доверительная граница относительной погрешности при доверительной вероятности 0,95 и расширенная относительная неопределенность UP0 (k = 2) вторичных (рабочих) эталонов - эталонных установок при рабочих частотах 100 Гц - 1 МГц, и их относительная нестабильность за год указаны в таблице 1.
Таблица 1
Нормируемые значения характеристик погрешностей
вторичных эталонов
Наименование вторичного эталона Номинальное значение добротности Характеристика погрешностей
Эталоны-копии (при частотах 0,05 ... 300 МГц) 15 ... 1000 0,25 ... 6 0,25 ... 6 0,1 ... 2
Эталоны сравнения (при частотах 0,05 ... 300 МГц) 15 ... 1000 0,25 ... 6 0,25 ... 6 0,1 ... 2
Вторичные (рабочие) эталоны для диапазона частот 0,05 ... 300 МГц (см. рисунок А.1 приложения А) 15 ... 1000 0,35 ... 8 0,35 ... 8 0,15 ... 2,5
Вторичные (рабочие) эталоны для диапазона частот 100 Гц ... 1 МГц (см. рисунок А.2 приложения А) 1 ... 200 UP0 = [(0,03 ... 0,2) + 0,002 Q]% 0,5 ... 2,5
5. Рабочие разрядные эталоны
5.1 Рабочие разрядные эталоны в диапазоне частот от 0,05 до 300 МГц (см. рисунок А.1 приложения А)
5.1.1 Рабочие эталоны 1-го разряда
5.1.1.1 В качестве рабочих эталонов 1-го разряда применяют:
- эталонные меры электрической добротности с номинальными значениями 15 - 1000 при резонансных емкостях от 10 до 100 пФ (индуктивность L = 3·10-8 ... 10-1 Гн) при фиксированных частотах 0,05; 0,1; 0,3; 1; 3; 10; 20; 30; 100; 300 МГц.
