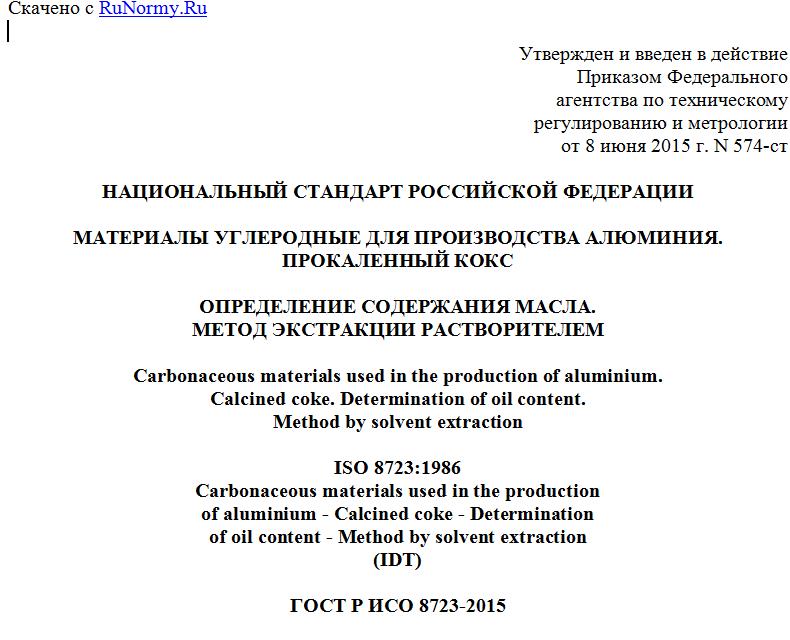

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2015 г. N 574-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ УГЛЕРОДНЫЕ ДЛЯ ПРОИЗВОДСТВА АЛЮМИНИЯ.
ПРОКАЛЕННЫЙ КОКС
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ МАСЛА.
МЕТОД ЭКСТРАКЦИИ РАСТВОРИТЕЛЕМ
Carbonaceous materials used in the production of aluminium.
Calcined coke. Determination of oil content.
Method by solvent extraction
ISO 8723:1986
Carbonaceous materials used in the production
of aluminium - Calcined coke - Determination
of oil content - Method by solvent extraction
(IDT)
ГОСТ Р ИСО 8723-2015
ОКС 71.100.10
ОКП 19 1000
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Уральский электродный институт" (ОАО "Уралэлектродин") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 109 "Электродная продукция"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2015 г. N 574-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 8723:1986 "Материалы углеродные для производства алюминия. Прокаленный кокс. Определение содержания масла. Метод экстракции растворителем" (ISO 8723:1986 "Carbonaceous materials used in the production of aluminium - Calcined coke - Determination of oil content - Method by solvent extraction").
Международный стандарт разработан Техническим комитетом ISO/TC 47, Химия.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на нефтяные прокаленные коксы и устанавливает метод определения содержания масла экстракцией растворителем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 5725 (все части) Прецизионность методов испытаний. Определение повторяемости и воспроизводимости межлабораторных испытаний (ISO 5725 (all parts), Precision of test methods - Determination of repeatability and reproducibility by inter-laboratory tests)
ИСО 6375 Материалы углеродные для производства алюминия. Кокс для электродов. Отбор проб (ISO 6375, Carbonaceous materials for the production of aluminium - Coke for electrodes - Sampling)
3. Сущность метода
Пробу кокса обрабатывают в соответствующем аппарате дихлорметаном (метиленхлоридом) для экстракции масла. Содержание масла вычисляют по изменению массы кокса.
Примечание - Небольшое количество воды, которое может присутствовать в высушенной пробе, входит в результаты измерения содержания масла.
4. Растворитель
Дихлорметан (метиленхлорид), массовая доля основного компонента - не менее 98%, температура кипения - от 39 °C до 40 °C.
Предупреждение - Дихлорметан (метиленхлорид) опасен при вдыхании, следует избегать контакта с кожей. Работы следует проводить в вытяжном шкафу.
Примечание - Метиленхлорид может быть регенерирован фильтрацией через активированный уголь или дистилляцией. В случае присутствия желтого цвета после перегонки, что указывает на наличие соляной кислоты, продукт непригоден.
5. Аппаратура
Используют стандартную лабораторную аппаратуру, включающую следующее оборудование:
5.1 Сушильный шкаф, поддерживающий температуру (110 +/- 2) °C.
5.2 Экстракционный аппарат, схема которого представлена на рисунке 1, включающий следующие элементы:
5.2.1 Цилиндрическая стеклянная воронка объемом 1000 мл, с притертым пористым фильтром класса Р250 диаметром от 45 до 50 мм, установленным во внутреннюю трубку для предотвращения захвата воздуха. Диаметр пор фильтра - от 160 до 250 мкм (см. ИСО 4793) <*>.
--------------------------------
<*> ИСО 4793 "Фильтры лабораторные спеченные (фриттованные). Класс пористости, классификация и обозначение" (ISO 4793 "Laboratory sintered (fritted) filters - Porosity grading, classification and designation").
1 - вентиляционное отверстие; 2 - цилиндрическая стеклянная
воронка (5.2.1); 3 - фильтр; 4 - стыки; 5 - стеклянный
экстрактор (5.2.2); 6 - стыки; 7 - стеклянный
адаптер (5.2.3); 8 - ПТФЭ кран; 9 - резиновая
пробка; 10 - к вакуумному насосу (5.5);
11 - колба Бюхнера (5.2.4)
Рисунок 1 - Экстракционный аппарат
5.2.2 Стеклянный экстрактор, вакуум-стойкий, с пористым фильтром класса Р4 диаметром - от 45 до 50 мм. Диаметр пор фильтра - от 1,6 до 4 мкм (см. ИСО 4793).
5.2.3 Стеклянный адаптер с 4 мм запорным краном из политетрафторэтилена (ПТФЭ).
5.2.4 Стеклянная колба Бюхнера вместимостью примерно 2000 мл.
5.3 Стеклянный бюкс для сушки и взвешивания стеклянного экстрактора (5.2.2).
5.4 Политетрафторэтиленовые манжеты для уплотнения стыков.
5.5 Вакуумный насос, например водяной.
5.6 Эксикатор (с силикагелем или активированным оксидом алюминия) для стеклянного бюкса (5.3) со стеклянным экстрактором (5.2.2).
6. Отбор проб и подготовка пробы к анализу
6.1 Отбор проб
Проводят отбор проб в соответствии с ИСО 6375.
6.2 Подготовка пробы к анализу
Дробят в ступке 200 г пробы кокса и просеивают через сито с размерами отверстий 4 мм (см. ИСО 565) <*>. Прошедший через сито кокс просушивают в сушильном шкафу (5.1) при температуре (110 +/- 2) °C в течение 2 ч, затем охлаждают в эксикаторе в течение 1 ч.
--------------------------------
<*> ИСО 565 "Сита контрольные. Проволочная ткань, перфорированные пластины и листы, изготовленные гальваническим методом. Номинальные размеры отверстий" (ISO 565 "Test sieves; metal wire cloth, perforated metal plate and electroformed sheet; nominal sizes of openings").
7. Проведение анализа
7.1 Подготовка к анализу
Промывают экстрактор (5.2.2) метиленхлоридом (раздел 4), высушивают вместе с бюксом (5.3) в течение 30 мин в сушильном шкафу (5.1) при температуре (110 +/- 2) °C. Охлаждают до комнатной температуры в эксикаторе (5.6) и взвешивают бюкс с экстрактором с точностью до 0,001 г.
Помещают в экстрактор 100 г пробы (6.2) и взвешивают экстрактор с бюксом с точностью до 0,001 г. Разница между двумя взвешиваниями представляет собой массу пробы.
7.2 Проведение анализа
Собирают экстракционный аппарат (5.2), используя политетрафторэтиленовые манжеты (5.4) для уплотнения стыков. Закрывают кран и добавляют метиленхлорид (раздел 4) в экстрактор (5.2.2) через воронку (5.2.1) до уровня на 2 см выше пробы (примерно 100 мл). Когда прекращается бурное выделение газа (примерно через 5 мин), открывают кран и включают вакуумный насос (5.5). Когда метиленхлорид достигнет уровня крана, кран закрывают. Повторяют эту процедуру 10 раз, время экстракции перед каждым дренажом - 1 мин. Закрывают кран и извлекают экстрактор, обтирают влагу с поверхности экстрактора. Помещают экстрактор с бюксом в сушильный шкаф с температурой (110 +/- 2) °C и выдерживают 30 мин. Затем переносят бюкс с экстрактором из сушильного шкафа в эксикатор и дают им остыть до температуры окружающей среды. Взвешивают экстрактор с бюксом с точностью до 0,001 г.
8. Обработка результатов
8.1 Методика расчета
Рассчитывают содержание масла, % масс., по следующей формуле
Для просмотра документа целиком скачайте его >>>
