"ГОСТ Р ИСО 14087-2015. Национальный стандарт Российской Федерации. Кожа. Физические и механические испытания. Метод определения изгибающего усилия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

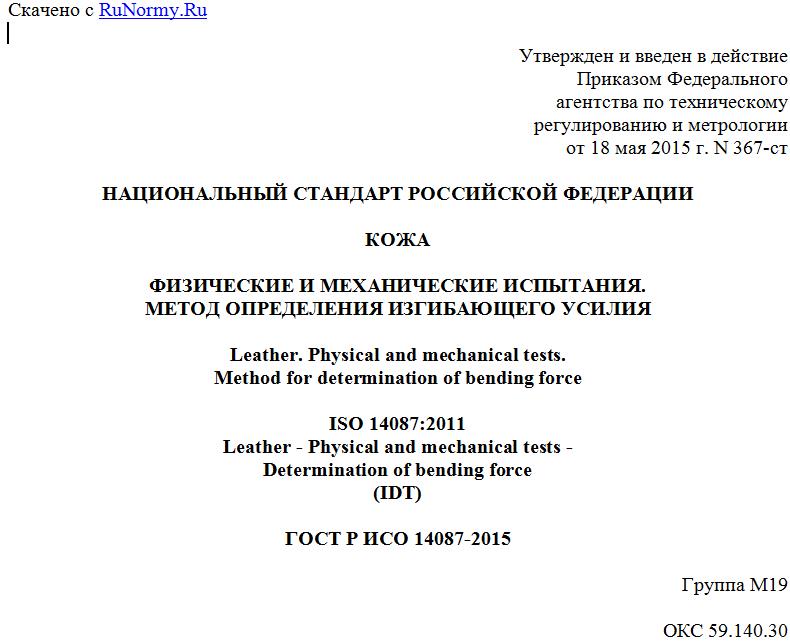

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 мая 2015 г. N 367-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОЖА

ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ.
МЕТОД ОПРЕДЕЛЕНИЯ ИЗГИБАЮЩЕГО УСИЛИЯ

Leather. Physical and mechanical tests.
Method for determination of bending force

ISO 14087:2011
Leather - Physical and mechanical tests -
Determination of bending force
(IDT)

ГОСТ Р ИСО 14087-2015

Группа М19

ОКС 59.140.30

Дата введения
1 июля 2016 года

Предисловие

1. Подготовлен Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2015 г. N 367-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 14087:2011 "Кожа. Физические и механические испытания. Определение изгибающего усилия" (ISO 14087:2011 "Leather - Physical and mechanical tests - Determination of bending force").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1. Область применения

Настоящий стандарт устанавливает метод испытания для определения изгибающего усилия кожи.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты.
ИСО 2418:2002 Кожа. Химические, физические и механические испытания и испытания на прочность. Определение местоположения образца (ISO 2418:2002, Leather - Chemical, physical and mechanical and fastness tests - Sampling location)
ИСО 2419:2012 Кожа. Физические и механические испытания. Подготовка образцов и кондиционирование (ISO 2419:2012, Leather - Physical and mechanical tests - Sample preparation and conditioning)
ИСО 2589:2002 Кожа. Физические и механические испытания. Определение толщины (ISO 2589:2002, Leather - Physical and mechanical tests. Determination of thickness).

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Изгибающее усилие (bending force): усилие, приложенное к испытуемому образцу с помощью измерительного стержня при установленных значениях угла, длины и скорости изгиба.
3.2. Угол изгиба (bending angle): угол, при котором измеряют изгибающее усилие.
3.3. Длина изгиба (bending length): длина, на которой происходит изгибание испытуемого образца.
Примечание. Длиной изгиба является расстояние между устройством, к которому крепится испытуемый образец, и стержнем, с помощью которого происходит его изгибание.

3.4. Скорость изгиба (bending rate): скорость, с которой происходит изгибание образца.
Примечание. Скорость изгиба выражают в градусах в секунду (°/с).

3.5. Компрессионный изгиб (compression bending): сжатие лицевой поверхности или покрытия кожи в процессе изгибания.
3.6. Растягивающий изгиб (extension bending): растягивание лицевой поверхности или покрытия кожи в процессе изгибания.

4. Принцип

Изгибающее усилие определяют на основе метода с использованием стержня (двухточечного метода изгибания). В данном методе образец закрепляют во вращающемся приспособлении. В процессе вращения образец испытывает воздействие со стороны стержня. Измеряют нагрузку, действующую при установленном угле изгиба.

5. Аппаратура

5.1. Устройство для определения изгибающего усилия в соответствии с двухточечным методом включает следующие части:
5.1.1. Фиксирующий механизм, в котором образец для испытаний возможно закрепить вертикально. Закрепляющие зажимы должны иметь глубину (35 +/- 1) мм и минимальную ширину не менее 30 мм (см. рисунок 1). Фиксирующее устройство должно обеспечивать параллельное закрепление с равномерным распределением давления на испытуемый образец. Зажим должен двигаться плавно и должна быть предусмотрена возможность подтягивать его динамометрическим ключом. Фиксирующее устройство должно позволять прикрепление образца в исходной позиции без соприкосновения с вертикальным измерительным стержнем.



1a - неподвижный фиксирующий зажим; 1b - подвижный
фиксирующий зажим; 2 - апертура не менее 6 мм;
3 - ширина зажима не менее 30 мм; 4 - глубина зажима
(35 +/- 1) мм; 5 - поворотная ось

Рисунок 1. Фиксирующие зажимы

5.1.2. Средство для вращения фиксирующего устройства вокруг поворотной оси. Поворотная ось расположена на переднем крае неподвижного зажима (отклонение +/- 0,1 мм) (см. рисунок 1). Вращение возможно в пределах от 1° до 91° с максимальным отклонением 0,1°. Скорость вращения должна быть регулируемой в пределах до 10°/с с точностью до 0,1°/с. При максимальной нагрузке максимальное допустимое отклонение скорости вращения - 0,1%.
5.1.3. Средство измерения изгибающего усилия. Вращение образца для испытаний приводит к воздействию на него вертикального измерительного стержня (см. рисунок 2). Стержень соединен с датчиком, позволяющим измерять нагрузку до 10 Н (в некоторых случаях, до 1 Н - для очень гибких материалов) с минимальным разрешением 0,1% и максимальным отклонением 0,1%. Конструкция стержня должна предусматривать наличие острого края [R = (0,05 +/- 0,01) мм] и иметь ширину не менее 30 мм. Масса стержня не должна влиять на результат измерения.



--------------------------------
<a> Направление вращения.

1 - датчик нагрузки; 2 - вертикальный измерительный
стержень; 3 - регулируемая длина изгиба; 4 - длина
свободного участка образца; 5 - длина образца; 6 - образец

Рисунок 2. Фиксирующие зажимы с образцом,
датчик нагрузки и стержень с острым краем

Примечание. Пример коммерческого источника для приобретения подходящего устройства приведен в Приложении А.

Расстояние между стержнем и осью вращения регулируют в пределах от 0,1 до 50 мм с точностью 0,1 мм. В начале измерения испытуемый образец двигают в направлении стержня до момента возникновения контакта с ним и достижения определенной предварительной нагрузки. Должна быть предусмотрена возможность регулировать эту предварительную нагрузку с точностью до 1 мН. Измерение необходимо начинать, когда будет достигнута предварительная нагрузка при угле вращения, равном 0°. Блок оценки должен обеспечить измерение нагрузки при одном или более предварительно определенных углах. Эти углы не должны быть равны максимальному углу вращения. Измерительная аппаратура должна обеспечивать проверку, калибровку и восстановление всех значительных параметров (нагрузки, длины, скорости). Рекомендуется архивировать полученные данные (исходные данные и заданные значения параметров) в цифровом виде.
5.2. Динамометрический ключ, пригодный для затягивания образца, с моментом силы в пределах от 0,05 до 0,2 Н·м с точностью до 0,01 Н·м.
5.3. Резак, как установлено в ИСО 2419, для соответствующего размера испытуемого образца.

6. Отбор проб и подготовка образцов

Если возможно, отбор проб проводят в соответствии с ИСО 2418, и образец кондиционируют в соответствии с ИСО 2419. Размеры образцов для испытаний берут из соответствующих наборов параметров (см. 7.1). Другие размеры допустимы, но они должны быть указаны в протоколе испытаний. Пробы отбирают в направлениях параллельно хребтовой линии шкуры и перпендикулярно к ней. Другие направления отбора проб (например, диагональные) также допустимы, но должны
