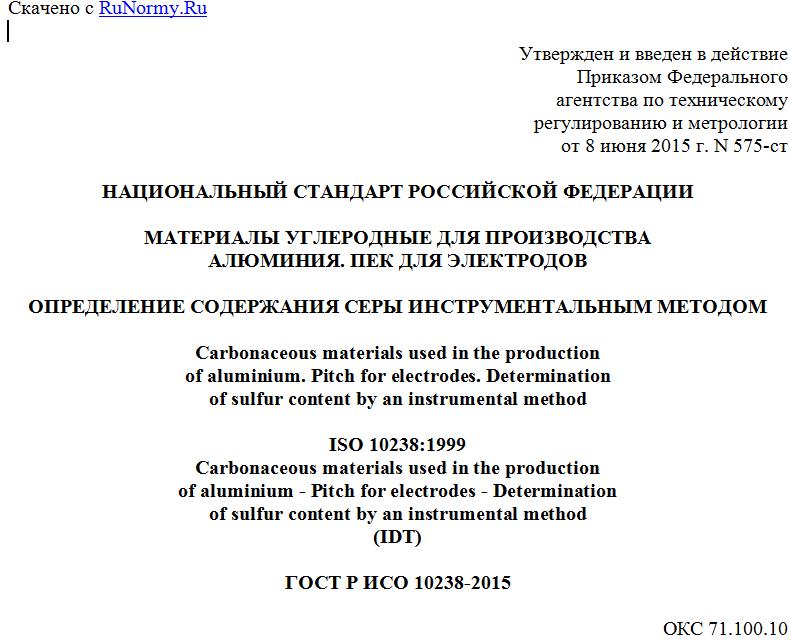

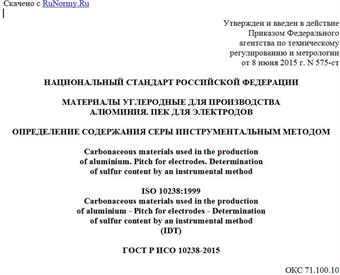

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2015 г. N 575-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ УГЛЕРОДНЫЕ ДЛЯ ПРОИЗВОДСТВА
АЛЮМИНИЯ. ПЕК ДЛЯ ЭЛЕКТРОДОВ
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ СЕРЫ ИНСТРУМЕНТАЛЬНЫМ МЕТОДОМ
Carbonaceous materials used in the production
of aluminium. Pitch for electrodes. Determination
of sulfur content by an instrumental method
ISO 10238:1999
Carbonaceous materials used in the production
of aluminium - Pitch for electrodes - Determination
of sulfur content by an instrumental method
(IDT)
ГОСТ Р ИСО 10238-2015
ОКС 71.100.10
ОКП 19 1000
Дата введения
1 июля 2016 года
Предисловие
1. ПОДГОТОВЛЕН Открытым акционерным обществом "Уральский электродный институт" (ОАО "Уралэлектродин") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 109 "Электродная продукция"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2015 г. N 575-ст
4. Настоящий стандарт идентичен международному стандарту ИСО 10238:1999 "Материалы углеродные для производства алюминия. Пек для электродов. Определение содержания серы инструментальным методом" (ISO 10238:1999 "Carbonaceous materials used in the production of aluminium - Pitch for electrodes - Determination of sulfur content by an instrumental method").
Международный стандарт разработан Техническим комитетом ISO/TC 47, Химия, подкомитет SC 7, оксид алюминия, криолит, фторид алюминия, фторид натрия, углеродные материалы для производства алюминия.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5. ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на пеки, используемые в электродных углеродных материалах для производства алюминия, и устанавливает инструментальный метод определения содержания серы. Этот метод применим к каменноугольным и нефтяным маркам пека с содержанием серы от 0,1% до 4,0%.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 565 Сита контрольные. Проволочная ткань, перфорированные пластины и листы, изготовленные гальваническим методом. Номинальные размеры отверстий (ISO 565, Test sieves - Metal wire cloth, perforated metal plate and electroformed sheet - Nominal sizes of openings)
ИСО 3696 Вода для лабораторного анализа. Технические требования и методы испытаний (ISO 3696, Water for analytical laboratory use - Specification and test methods)
ИСО 4793 Фильтры лабораторные пористые. Класс пористости, классификация и обозначение (ISO 4793, Laboratory sintered (fritted) filters - Porosity grading, classification and designation)
ИСО 6257 Материалы углеродные для производства алюминия. Пек для электродов. Отбор проб (ISO 6257, Carbonaceous materials used in the production of aluminium - Pitch for electrodes - Sampling)
3. Сущность метода
Пробу определенной массы с добавлением оксида алюминия сжигают в потоке кислорода при температуре 1350 °C. Оксид алюминия добавляют для предотвращения сохранения серы в золе. Образующиеся оксиды серы вместе с присутствующим хлором улавливают раствором перекиси водорода, определяют их объем и с учетом содержания хлора в пробе вычисляют содержание серы.
4. Реактивы
Для лабораторного анализа используют воду, соответствующую 3-му классу по ИСО 3696, если не указано иное.
4.1. Тетраборат натрия, раствор молярной концентрации c(1/2Na2B4O7·10H2O) = 0,025 моль/л.
4.2. Серная кислота, раствор молярной концентрации c(1/2H2SO4) = 0,025 моль/л.
4.3. Перекись водорода, 3% H2O2 на 97% воды; нейтрализуют тетраборатом натрия (4.1), проверяют индикатором (4.4).
4.4. Смешанный кислотно-основной индикатор, состоящий из равных объемов:
a) 0,125 г метилового красного индикатора, растворенного в 100 мл 95%-ного раствора этанола;
b) 0,083 г метиленового голубого индикатора, растворенного в 100 мл 95%-ного раствора этанола.
Смешивают непосредственно перед применением. Хранят в темной стеклянной емкости.
4.5. Цианид ртути(II) [3Hg(CN)2·HgO], насыщенный раствор в 100 мл воды. Тщательно смешивают, фильтруют и нейтрализуют раствором серной кислоты (4.2), контролируя индикатором.
Хранят в темной стеклянной емкости не более четырех дней.
Предупреждение - Этот реактив и его раствор являются токсичными. Пользователи стандарта до начала его использования должны установить требования безопасности, предусмотренные соответствующими нормативными документами и утвержденные в установленном порядке.
4.6. Оксид алюминия, частицы размером примерно 0,1 мм.
4.7. Кислород.
4.8. Гидроксид натрия грубодисперсный, например от 1,2 до 1,7 мм.
5. Аппаратура
Используют стандартную лабораторную аппаратуру, включающую следующее оборудование:
5.1. Установка для определения содержания серы, схема которой представлена на рисунке 1. В состав установки входят:
1 - к вакуумному насосу; 2 - термостойкая пробка;
3 - кварцевый адаптер; 4 - электропечь; 5 - лодочка
для сжигания пробы; 6 - трубка для сжигания пробы;
7 - резиновые втулки; 8 - кварцевый толкатель; 9 - подача
кислорода; 10 - опоры трубки; 11 - термопара; 12 - раствор
перекиси водорода; 13 - пористый фильтр класса P40
(от 15 до 40 мкм); 14 - промывочная емкость;
15 - емкость с ртутьсодержащим раствором
Рисунок 1 - Схема установки для определения содержания серы
5.1.1. Электропечь с трубчатым нагревателем, имеющим наружный диаметр 28,5 мм. Поддерживает температуру 1350 °C в центральной зоне длиной 125 мм. Распределение температуры показано на рисунке 2.
Рисунок 2 - Кривая распределения температуры
5.1.2. Трубка для сжигания пробы, изготовлена из огнеупорного глиноземистого фарфора, непроницаемого для газов до 1400 °C. Размеры трубки: внутренний диаметр - 22 мм, наружный диаметр - 28,5 мм, длина - 0,65 м.
5.1.3. Лодочка для сжигания пробы из неглазурованного фарфора без примесей железа, выдерживающая температуру 1350 °C в среде кислорода в течение 3 ч без изменений формы, цвета, массы. Размеры лодочки: длина - 70 мм, ширина - 12,5 мм, глубина - 10 мм.
5.1.4. Кварцевый толкатель из герметичной трубочки или стержня диаметром 6 мм, длиной 450 мм, плоский на одном конце в форме диска диаметром 12 мм. Служит для толкания лодочки для сжигания пробы в рабочую зону. Толкатель должен свободно двигаться внутри резиновой втулки (см. рисунок 1). Кислород подают через стеклянный или металлический тройник. Толкатель размечают в миллиметрах от диска для удобства измерения продвижения лодочки в трубке для сжигания пробы.
5.1.5. Жесткий нихромовый провод с крючком на конце для извлечения лодочки для сжигания пробы из печи на огнеупорную подставку.
5.1.6. Расходомер для измерения скорости потока кислорода 300 мл/мин.
5.1.7. Манометр для измерения давления в системе от 0,5 до 0,7 кПа.
5.1.8. Жаропрочная пробка из акрилонитрила или хлоропренового каучука, закрывает выход трубки для сжигания пробы.
5.1.9. Кварцевый адаптер следующих размеров: наружный диаметр - 10 мм, длина - 250 мм, на одном конце воронка наружным диаметром - 20 мм.
5.1.10. Система очистки для улавливания оксидов серы из подаваемого кислорода. Включает емкость, содержащую гидроксид натрия (4.8).
5.1.11. Поглотительная емкость, включающая трубку для промывания газов или бутыль с пористым фильтром класса P40, соответствующим требованиям ИСО 4793. Размер бутыли обеспечивает высоту столба 90 мм за счет налитой жидкости объемом 100 мл.
5.1.12. Регулятор давления, включающий емкость с ртутьсодержащим раствором, оснащенную входной и выходной трубками и трубкой регулирования разряжения в системе.
5.1.13. Вакуумный насос или другой подходящий насос.
