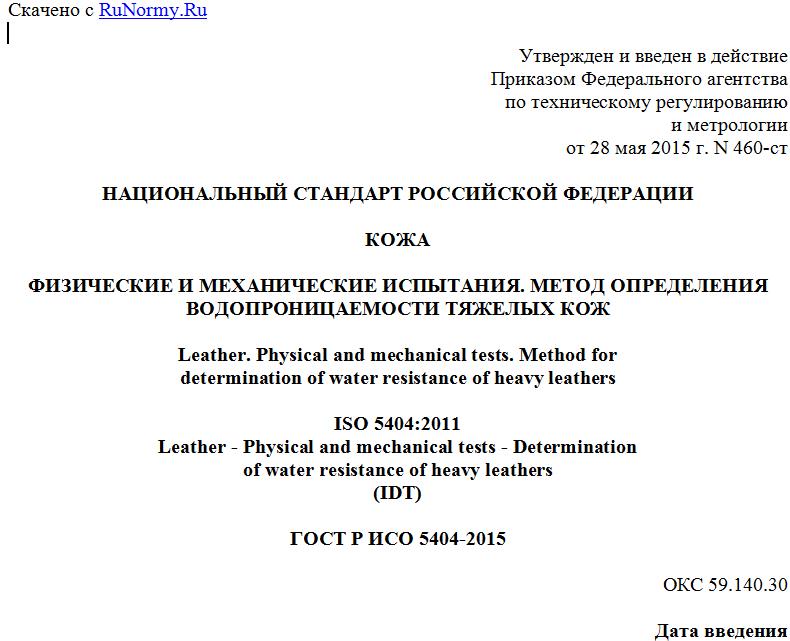

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 мая 2015 г. N 460-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОЖА
ФИЗИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ. МЕТОД ОПРЕДЕЛЕНИЯ
ВОДОПРОНИЦАЕМОСТИ ТЯЖЕЛЫХ КОЖ
Leather. Physical and mechanical tests. Method for
determination of water resistance of heavy leathers
ISO 5404:2011
Leather - Physical and mechanical tests - Determination
of water resistance of heavy leathers
(IDT)
ГОСТ Р ИСО 5404-2015
ОКС 59.140.30
Дата введения
1 июля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 мая 2015 г. N 460-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 5404:2011 "Кожа. Физические и механические испытания. Определение водопроницаемости тяжелых кож" (ISO 5404:2011 "Leather - Physical and mechanical tests - Determination of water resistance of heavy leathers").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения водопроницаемости тяжелых кож. Этот метод позволяет определить время просачивания, поглощение воды, площадь просачивания и, при необходимости, скорость просачивания. Метод применим ко всем типам тяжелых кож.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют самые последние издания, включая любые изменения и поправки.
ИСО 2418:2002 Кожа. Химические, физические и механические испытания и испытания на прочность. Определение местоположения образца (ISO 2418:2002, Leather - Chemical, physical and mechanical and fastness tests - Sampling location)
ИСО 2419:2012 Кожа. Физические и механические испытания. Подготовка образцов и кондиционирование (ISO 2419:2012, Leather - Physical and mechanical tests - Sample preparation and conditioning)
ИСО 2589:2002 Кожа. Физические и механические испытания. Определение толщины (ISO 2589:2002, Leather. Physical and mechanical tests. Determination of thickness)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 время просачивания (penetration time): Продолжительность сгибания испытуемого образца, достаточная для того, чтобы обеспечить просачивание воды со стороны смоченной (наружной) поверхности на другую поверхность образца.
Примечание - Время просачивания приводят в минутах.
3.2 поглощение воды (water absorption): Увеличение массы испытуемого образца, обусловленное повышением в нем содержания воды в течение какого-либо периода испытаний.
Примечание - Поглощение воды выражают в процентах от массы кондиционированного испытуемого образца, измеренной перед испытанием.
3.3 площадь просачивания (area of penetration): Суммарная площадь, через которую вода просочилась со стороны смоченной (наружной) поверхности на другую поверхность образца.
Примечание - Площадь выражают в квадратных миллиметрах.
3.4 скорость просачивания (penetration rate): Скорость, с которой вода просачивается сквозь кожу.
Примечание - Скорость просачивания выражается в граммах на квадратный сантиметр (кожи) в час, в расчете на массу воды, проникнувшую за 10-минутный период после начала ее просачивания.
4 Принцип
Образец для испытаний, непрерывно смачиваемый с одной стороны, сгибают и сжимают таким же образом, как это происходит с обувью в процессе эксплуатации. Это дает возможность измерять различные аспекты водоупорности тяжелой кожи относительно времени.
5 Аппаратура
5.1 Испытательная машина, включая элементы, изложенные в 5.1.1 - 5.1.7. Общий вид испытательной машины показан на рисунке 1.
A - цилиндр; B - образец для испытаний; C - платформа;
D - зажим; E - зажим; F - подача воды
Рисунок 1 - Общий вид испытательной машины
5.1.1 Цилиндр (A) диаметром (120 +/- 2) мм и длиной не менее 50 мм.
5.1.2 Платформа (C) размерами [(100 +/- 1) x (40 +/- 1)] мм с шероховатой верхней поверхностью и достаточной перфорацией, чтобы сохранять поверхность мокрой за счет потока воды через платформу.
5.1.3 Зажим (D), чтобы удерживать одну короткую сторону образца для испытаний (B) в горизонтальном положении на платформе C.
5.1.4 Зажим (E), чтобы прикрепить другую короткую сторону образца для испытаний к цилиндру. Прикрепленная сторона должна быть параллельна оси цилиндра. Этот зажим удерживается слабой пружиной для того, чтобы образец находился под небольшим напряжением. Положение зажимов D и E должно обеспечивать полную длину образца на платформе (100 +/- 1) мм.
5.1.5 Подача воды (F) через платформу C и возможность стекания избытка воды.
5.1.6 Средства перемещения оси цилиндра, использующие кривошипное движение вдоль горизонтальной линии XY с амплитудой (100 +/- 2) мм и частотой (20 +/- 1) циклов в минуту вокруг точки, находящейся непосредственно на середине испытательного образца. Движение оси вызывает возвратно-поступательное перемещение цилиндра вдоль образца с поднятием одного его конца и сгибанием таким образом, чтобы он соответствовал форме цилиндра.
5.1.7 Возможность приложения давления силой (80 +/- 5) Н на платформу испытуемого образца вместе с цилиндром.
5.2 Неокрашенная хлопчатобумажная марля, нарезанная прямоугольниками подходящих размеров для закрепления на платформе.
5.3 Резак по ИСО 2419 с прямоугольной внутренней стенкой размерами, подходящими для вырубания образца, который можно фиксировать в зажимах таким образом, чтобы общая его длина на платформе составляла (100 +/- 1) мм, шириной (40 +/- 1) мм.
5.4 Измеритель толщины согласно ИСО 2589.
5.5 Адсорбирующая целлюлозная доска толщиной (1,6 +/- 0,1) мм и плотностью (1200 +/- 300) г/м2, нарезанная прямоугольниками размерами [(105 +/- 5) x (60 +/- 5)] мм.
5.6 Абразивная бумага класса P120, как определено в стандарте P-серии размера абразива, опубликованном Федерацией европейских производителей абразивных изделий.
5.7 Весы с ценой деления 0,001 г.
5.8 Хронометр с ценой деления 1 с.
5.9 Эластичный водостойкий клей, например, полихлоропрен, поливинилхлорид или полиуретан.
5.10 Прозрачная пленка (шаблон), минимальными размерами 100 x 40 мм, с нанесенной на нее в центре калибровочной сеткой 28 x 10 квадратов, каждый площадью 9 мм2, как показано на рисунке 2.
Рисунок 2 - Прозрачный шаблон
6 Отбор проб и подготовка образцов
6.1 Отбор проб проводят в соответствии с ИСО 2418. Вырубают не менее трех образцов для испытаний от лабораторной пробы, используя резак (см. 5.3) и осуществляя разрез с наружной стороны таким образом, чтобы более длинная сторона образца была расположена параллельно хребту.
Если существует требование испытать более двух шкур или кож от одной партии, тогда следует брать только по одному образцу для испытаний от каждой шкуры или кожи, при условии, что общее число образцов будет не менее трех.
6.2 Помещают испытуемый образец кожи поверхностью, которая должна быть в контакте с грунтом (обычно это лицевая поверхность), на не бывший в употреблении кусок абразивной бумаги (см. 5.6). Надавливают на образец, находящийся на абразивной бумаге, с силой (10 +/- 1) Н. Делают поверхность кожи шероховатой, для чего перемещают образец по абразивной бумаге на расстоянии (100 +/- 10) мм, совершая возвратно-поступательное движение.
