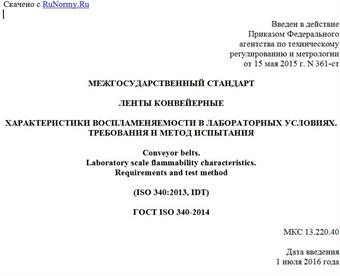

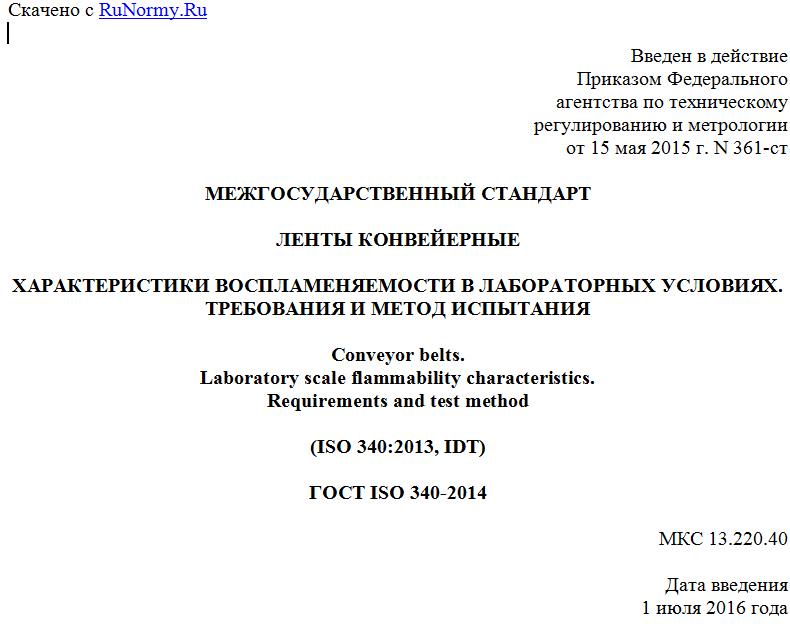

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 мая 2015 г. N 361-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛЕНТЫ КОНВЕЙЕРНЫЕ
ХАРАКТЕРИСТИКИ ВОСПЛАМЕНЯЕМОСТИ В ЛАБОРАТОРНЫХ УСЛОВИЯХ.
ТРЕБОВАНИЯ И МЕТОД ИСПЫТАНИЯ
Conveyor belts.
Laboratory scale flammability characteristics.
Requirements and test method
(ISO 340:2013, IDT)
ГОСТ ISO 340-2014
МКС 13.220.40
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ"), Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2014 г. N 72-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 мая 2015 г. N 361-ст межгосударственный стандарт ГОСТ ISO 340-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5. Настоящий стандарт идентичен международному стандарту ISO 340:2013 Conveyor belts - Laboratory scale flammability characteristics - Requirements and test method (Конвейерные ленты. Характеристики воспламеняемости в лабораторных условиях. Требования и метод испытания).
Стандарт разработан подкомитетом SC 3 "Конвейерные ленты" Комитета Международной организации по стандартизации ISO/TC 41 "Шкивы и ремни (в том числе клиновые ремни)".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предупреждение - Настоящий метод испытания не предназначен для оценки пожарной опасности продуктов. Результаты можно использовать для оценки опасности воспламенения и их не рекомендуется использовать отдельно в качестве доказательства безопасности продукта или материала.
1. Область применения
1.1. Настоящий стандарт устанавливает метод оценки воспламеняемости конвейерной ленты в лабораторных условиях по результатам реакции на источник возгорания. Метод применяют для испытания конвейерных лент с текстильным каркасом и металлическим кордом.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 8056-1 Aircraft - Nickel-chromium and nickel-aluminium thermocouple extension cables - Part 1: Conductors - General requirements and tests (Авиация. Кабели для наращивания никель-хромовых и никель-алюминиевых термопар. Часть 1. Проводники. Общие требования и испытания)
ISO 9162 Petroleum products - Fuels (class F) - Liquefied petroleum gases - Specifications [Нефтепродукты. Топлива (класс F). Сжиженные углеводородные газы. Технические условия]
ISO 18573 Conveyor belts - Test atmospheres and conditioning periods (Конвейерные ленты. Испытательные среды и периоды кондиционирования).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Остаточное пламя (afterflame): пламя, которое сохраняется после удаления источника воспламенения (см. [1], определение 4.6).
3.2. Пламя (flame): зона горения в газовой фазе, обычно сопровождающаяся излучением света (см. [1], определение 4.133).
3.3. Гореть пламенем (flame): подвергаться горению в газовой фазе с излучением света (см. [1], определение 4.134).
4. Требования
4.1. Периоды горения (после удаления горелки)
Сумма периодов горения для каждой серии из шести испытаний (см. 5.3) должна быть не более 45 с, а отдельные значения не должны превышать 15 с (см. 5.7.5).
4.2. Отсутствие появления пламени (после применения потока воздуха)
Пламя не должно появиться вновь (см. 5.7.6).
5. Метод испытания
5.1. Охрана здоровья и безопасность
5.1.1. Дым и газы
Воспламенение и горение полимерных материалов может привести к образованию дыма и токсичных газов, влияющих на здоровье испытателя.
Поэтому очень важно иметь подходящие средства очистки участка проведения испытаний от дыма и газов.
5.1.2. Обработка, хранение и утилизация контейнеров для сжиженных углеводородных газов
Следует соблюдать правила безопасности по обработке и хранению сжиженных углеводородных газов (LPG) и утилизации использованных баллонов из-под LPG.
Если по технике безопасности требуется хранение баллонов с LPG при температуре ниже, чем на участке проведения испытаний, или на определенном расстоянии от испытательного стенда, используются трубки необходимой длины в контролируемой среде для того, чтобы газ приобрел требуемую температуру до измерения расхода. Одним из способов достижения требуемой температуры является пропускание газа до измерения расхода через металлическую трубку, погруженную в воду температурой 25 °C.
5.2. Сущность метода
Подвешивают испытуемый образец, отрезанный от конвейерной ленты, вертикально над пламенем на установленное время, затем удаляют пламя. Измеряют время сохранения остаточного пламени и время тления. Затем направляют на испытуемый образец поток воздуха и отмечают возникновение повторного воспламенения.
5.3. Образцы для проведения испытания
5.3.1. Общие положения
Для испытания по 5.3.2 и 5.3.3 отбирают образцы на расстоянии не менее 50 мм от края ленты.
5.3.2. Конвейерные ленты с текстильным каркасом
5.3.2.1. Образцы конвейерных лент с наружными обкладками или без них
5.3.2.1.1. Готовят двенадцать образцов размерами (200 +/- 5) x (25 +/- 1) мм следующим образом:
a) три образца с наружными обкладками, вырезанные в продольном направлении конвейерной ленты;
b) три образца с наружными обкладками, вырезанные в поперечном направлении конвейерной ленты;
c) три образца без наружных обкладок (см. 5.3.2.1.2), вырезанные в продольном направлении конвейерной ленты;
d) три образца без наружных обкладок (см. 5.3.2.1.2), вырезанные в поперечном направлении конвейерной ленты.
5.3.2.1.2. Наружные обкладки можно удалять [см. 5.3.2.1.1, перечисления c) и d)] отслоением, срезанием или шлифованием. Следует осторожно удалять наружные обкладки при шлифовании, чтобы не перегреть испытуемый образец и не повредить нити текстильного каркаса.
5.3.2.2. Образцы конвейерных лент с наружными обкладками
Если спецификация на изделие требует испытывать конвейерные ленты с наружными обкладками, проводят испытания на шести образцах по 5.3.2.1.1, перечисления a) и b).
5.3.2.3. Образцы конвейерных лент без наружных обкладок
Если спецификация на изделие требует испытывать конвейерные ленты без наружных обкладок, проводят испытания на шести образцах по 5.3.2.1.1, перечисления c) и d).
5.3.3. Конвейерные ленты с металлическим кордом
5.3.3.1. Образцы конвейерных лент с наружными обкладками
Для просмотра документа целиком скачайте его >>>
