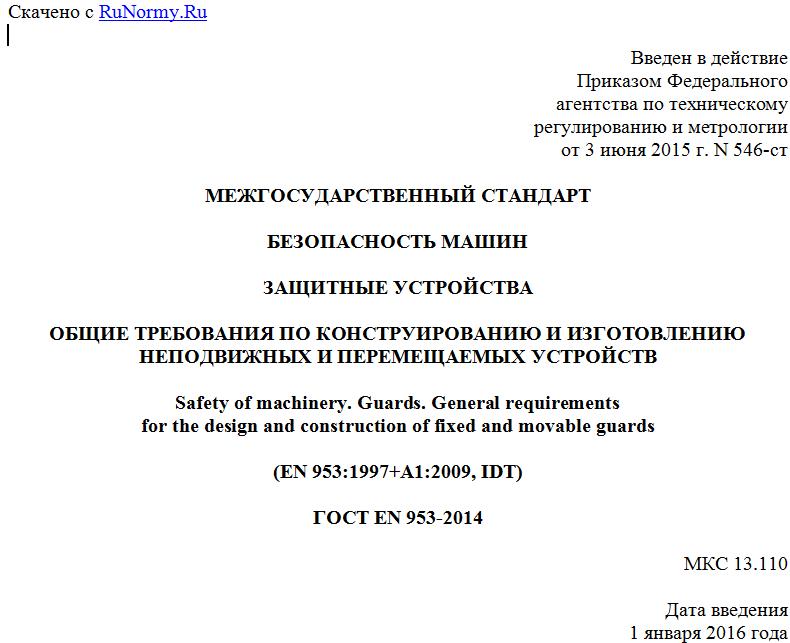

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2015 г. N 546-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЕЗОПАСНОСТЬ МАШИН
ЗАЩИТНЫЕ УСТРОЙСТВА
ОБЩИЕ ТРЕБОВАНИЯ ПО КОНСТРУИРОВАНИЮ И ИЗГОТОВЛЕНИЮ
НЕПОДВИЖНЫХ И ПЕРЕМЕЩАЕМЫХ УСТРОЙСТВ
Safety of machinery. Guards. General requirements
for the design and construction of fixed and movable guards
(EN 953:1997+A1:2009, IDT)
ГОСТ EN 953-2014
МКС 13.110
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Экспериментальным научно-исследовательским институтом металлорежущих станков (ОАО "ЭНИМС") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2014 г. N 69-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 546-ст межгосударственный стандарт ГОСТ EN 953-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 Настоящий стандарт идентичен европейскому стандарту EN 953:1997+A1:2009 Safety of machinery - Guards - General requirements for the design and construction of fixed and movable guard (Безопасность машин. Защитные устройства. Общие требования по конструированию и изготовлению неподвижных и перемещаемых устройств).
Международный стандарт разработан техническим комитетом по стандартизации CEN/TC 114 "Безопасность машин".
Перевод с английского языка (en).
Официальные экземпляры европейского стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт устанавливает общие принципы проектирования и конструирования ограждений как неподвижных, так и перемещаемых [1]. Он предназначен для изготовителей, конструкторов, разработчиков стандартов и других заинтересованных сторон.
Настоящий стандарт является стандартом типа B, как указано в EN ISO 12100.
Положения настоящего стандарта могут быть дополнены или изменены на стандарт типа C.
Примечание - На машинное оборудование, охватываемое стандартом типа C, которые были спроектированы и изготовлены в соответствии с условиями настоящего стандарта, положения стандарта типа C имеют приоритет над положениями настоящего стандарта типа B.
В соответствии с требованиями, изложенными в EN ISO 12100, конструктор машинного оборудования определяет опасности, осуществляет оценку риска и снижает риск за счет конструирования с учетом техники безопасности.
1. Область применения
Настоящий стандарт устанавливает общие требования к проектированию и конструкции защитных устройств (далее ограждений или защитных ограждений), направленные на защиту людей от механических опасностей.
Настоящий стандарт применяется к машинам, которые производятся после даты введения в действие стандарта.
В настоящем стандарте обращено внимание на использование ограждений, сводящих к минимуму воздействие немеханических опасностей.
Требования настоящего стандарта применимы к неподвижным и перемещаемым ограждениям. Стандарт не охватывает части ограждений, в которых используются блокировочные устройства по EN 1088.
Настоящий стандарт не устанавливает требований для специальных систем, относящихся к мобильности и способности поднятия грузов по примеру конструкций для защиты при опрокидывании и с защитой от падающих предметов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на международные (региональные) стандарты, обязательные для применения. При недатированных ссылках действительно последнее издание приведенного стандарта (включая все его изменения).
EN 349 Safety of machinery - Minimum gaps to avoid crushing of parts of the human body (Безопасность машин. Минимальные расстояния для предотвращения защемления частей человеческого тела)
EN 626-1 Safety of machinery - Reduction of risks to health from hazardous substances emitted by machinery - Part 1: Principles and specifications for machinery manufacturers (Безопасность машин. Снижение риска для здоровья, вызываемого вредными веществами, выделяемыми машинами. Часть 1. Принципы и технические требования для изготовителей машин)
EN 1088 Safety of machinery - Interlocking devices associated with guards - Principles for design and selection (Безопасность машин. Блокировочные устройства, связанные с ограждениями. Принципы конструирования и выбора)
EN 1127-1 Explosive atmospheres - Explosion prevention and protection - Part 1: Basic concepts and methodology (Взрывоопасные среды. Предотвращение взрыва и защита. Часть 1: Основные понятия и методология)
EN 1672-2 Food processing machinery - Basic concepts - Part 1: General requirements (Пищевое оборудование. Основные понятия. Часть 2. Гигиенические требования)
EN 60204-1 Safety of machinery - Electrical equipment of machines - Part 1: General requirements (IEC 60204-1 modified) (Безопасность машин. Электрооборудование машин. Часть 1. Общие требования [МЭК 60204-1 модифицированный])
EN ISO 12100 Safety of machinery - General principles for design - Risk assessment and risk reduction (ISO 12100) (Безопасность машин. Общие принципы расчета. Оценка рисков и снижение рисков [ИСО 12100])
EN ISO 13857 Safety of machinery - Safety distances to prevent hazard zones being reached by upper and lower limbs (ISO 13857:2008) (Безопасность машин. Безопасные расстояния для предохранения верхних и нижних конечностей от попадания в опасную зону [ИСО 13857:2008])
ISO 14119 Safety of machinery - Interlocking devices associated with guards - Principles for design and selection (Безопасность машин. Блокировочные устройства для ограждений. Принципы конструкции и выбора)
ISO 14121-1 Safety of machinery - Risk assessment - Part 1: Principles (Безопасность машин. Оценка риска. Часть 1. Принципы)
3. Термины и определения
В настоящем стандарте применены термины и определения по EN ISO 12100, а также следующие термины и определения:
3.1 ограждение (guard): Физическая преграда, являющаяся частью машины, обеспечивающая защиту оператора.
Примечание 1 - Защитное ограждение может быть применено:
- отдельно, в этом случае его действие будет эффективным, только если оно "закрыто" (перемещаемое ограждение) или "надежно удерживается на месте" (неподвижное ограждение);
- вместе с блокировочным устройством с фиксацией или без нее, в этом случае защита обеспечивается при любом положении ограждения.
Примечание 2 - Наименование защитного ограждения зависит от его конструкции, например кожух, щит, крышка, экран, дверца, ограждение по периметру.
Примечание 3 - См. EN ISO 12100, 6.3.3.2 для типов ограждений и требований к ним.
3.2 неподвижное ограждение (fixed guard): Ограждение, закрепляемое таким образом (например, сваркой, винтами и гайками), чтобы его открывание или перемещение можно было осуществлять только с использованием инструментов для удаления средств крепления.
3.2.1 огораживающее ограждение (enclosing guard): Ограждение, которое предотвращает доступ в опасную зону с разных сторон (рисунок 1).
Рисунок 1 - Пример огораживающего ограждения,
полностью предотвращающего доступ к передачам машины
3.2.2 дистанционное (удаленное) ограждение (distance guard): Ограждение, которое не полностью закрывает опасную зону, но которое предотвращает или уменьшает доступ благодаря своим размерам и расстоянию от опасной зоны, например ограждение по периметру или туннельное ограждение (рисунки 2 и 3).
