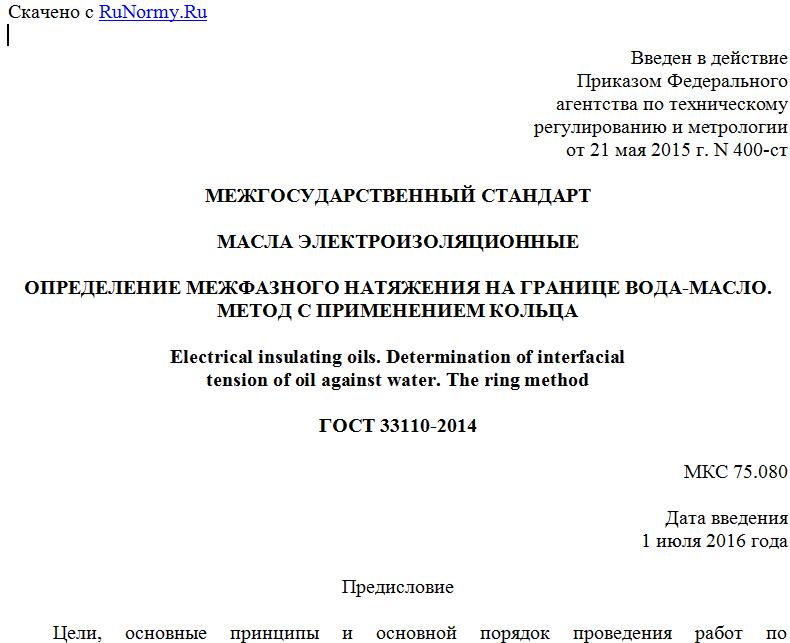

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 мая 2015 г. N 400-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАСЛА ЭЛЕКТРОИЗОЛЯЦИОННЫЕ
ОПРЕДЕЛЕНИЕ МЕЖФАЗНОГО НАТЯЖЕНИЯ НА ГРАНИЦЕ ВОДА-МАСЛО.
МЕТОД С ПРИМЕНЕНИЕМ КОЛЬЦА
Electrical insulating oils. Determination of interfacial
tension of oil against water. The ring method
ГОСТ 33110-2014
МКС 75.080
Дата введения
1 июля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Межгосударственным техническим комитетом по стандартизации МТК 31 "Нефтяные топлива и смазочные материалы", Открытым акционерным обществом "Всероссийский научно-исследовательский институт по переработке нефти" (ОАО "ВНИИ НП")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 мая 2015 г. N 400-ст межгосударственный стандарт ГОСТ 33110-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2016 г.
5 Настоящий стандарт идентичен стандарту ASTM D 971-12 Standard test method for interfacial tension of oil against water by the ring method (Стандартный метод определения межфазного натяжения между маслом и водой по методу кольца).
Стандарт разработан подкомитетом D27.07 "Физические испытания" совместного технического комитета ASTM D27 "Электроизоляционные жидкости".
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным стандартам ASTM приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область распространения
1.1 Настоящий стандарт распространяется на минеральные масла и устанавливает метод определения межфазного натяжения на границе вода-масло при неравновесных условиях.
1.2 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
2.1 Стандарты ASTM <1>
--------------------------------
<1> Ссылки на стандарты ASTM можно уточнить на сайте ASTM www.astm.org или в службе поддержки клиентов: ASTM service@astm.org, а также в информационном томе ежегодного сборника стандартов ASTM (Website standard's Document Summary).
ASTM D 117 Guide for sampling, test methods, and specifications for electrical insulating oils of petroleum origin (Руководство по отбору проб, методам испытаний и требованиям к электроизоляционным маслам на нефтяной основе)
ASTM D 923 Practices for sampling electrical insulating liquids (Практики по отбору проб электроизоляционных жидкостей)
ASTM D 2285 Test method for interfacial tension of electrical insulating oils of petroleum origin against water by the drop-weight method (withdrawn 2008) [Метод определение межфазного натяжения между электроизоляционными маслами на нефтяной основе и водой методом измерения по массе капли (отменен в 2008 г.)]
3. Сущность метода
3.1 Межфазное натяжение определяют, измеряя усилие отрыва плоского кольца из платиновой проволоки от поверхности жидкости с высоким поверхностным натяжением, т.е. вверх от поверхности раздела "вода-масло". Для вычисления межфазного натяжения измеренное усилие корректируют, используя установленный опытным путем коэффициент, который зависит от прикладываемого усилия, значений плотности масла и воды, размеров кольца. Измерения выполняют при строго нормированных неравновесных условиях в течение 60 с после образования поверхности раздела фаз.
4. Назначение и использование
4.1 Точность измерения межфазного натяжения электроизоляционных масел обеспечивается прибором детектирования небольших количеств растворимых полярных загрязняющих примесей и продуктов окисления. Высокое значение межфазного натяжения для неиспользованного минерального изоляционного масла указывает на отсутствие неблагоприятных полярных загрязняющих примесей. Данный метод испытания часто применяют для определения снижения качества масла в процессе эксплуатации.
5. Аппаратура (рисунки 1 и 2)
5.1 Тензиометр <1>
--------------------------------
<1> Применяют тензиометры, определяющие межфазное и поверхностное натяжение по принципу Дью Нуи.
Измерение силы на тензиометре можно выполнить с использованием торсионной проволоки, тензодатчика или любого устройства линейного определения натяжения в диапазоне от 0 до 100 мН/м.
5.1.1 Горизонтальную платформу для установки контейнера с пробой поднимают или опускают с использованием механического винта, рычажного механизма, привода с электронным управлением или любого устройства точного изменения вертикального положения пробы.
1 - пузырьковый уровень;
2 - микрометрический винт для перемещения платформы;
3 - платформа для контейнера с образцом;
4 - контейнер для образца; 5 - кольцо;
6 - балансир; 7 - нулевая отметка отсчета;
8 - винт установки на нуль; 9 - шкала, мН/м;
10 - маховик с указателем; 11 - установочные винты
для регулировки высоты платформы (2 шт.);
12 - регулировочные винты (2 шт.)
Рисунок 1 - Тензиометр для определения межфазного натяжения
1 - маховик; 2 - торсионная проволока; 3 - балансир;
4 - ограничитель балансира; 5 - кольцо;
6 - устройство натяжения проволоки;
7 - винт установки на нуль;
8 - нажимной установочный штифт;
9 - пружина устройства натяжения проволоки;
10 - держатель проволоки; 11 - приспособление
для закрепления балансира; 12 - торсионная проволока;
