"ГОСТ Р МЭК 61587-2-2015. Национальный стандарт Российской Федерации. Конструкции несущие базовые радиоэлектронных средств. Испытания по МЭК 60917 и МЭК 60297. Часть 2. Сейсмические испытания для шкафов и стоек"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

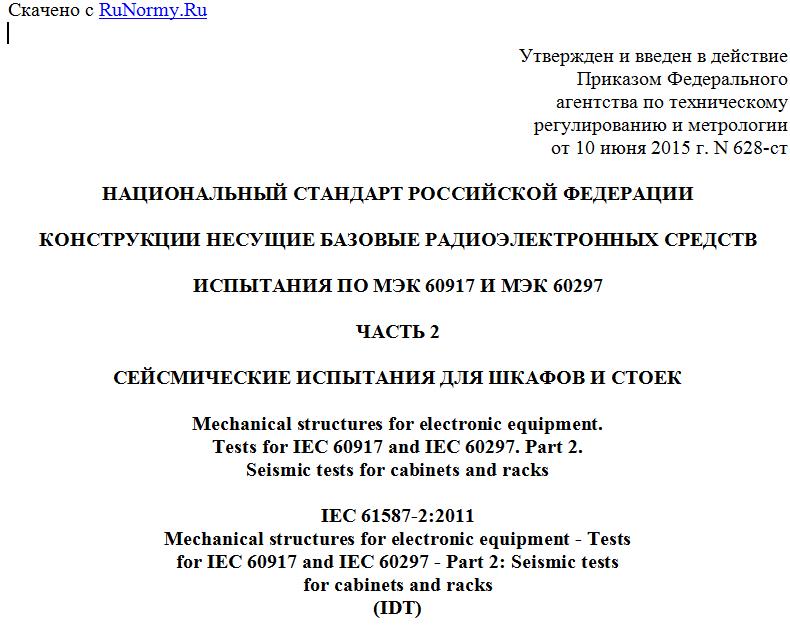

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 628-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНСТРУКЦИИ НЕСУЩИЕ БАЗОВЫЕ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

ИСПЫТАНИЯ ПО МЭК 60917 И МЭК 60297

ЧАСТЬ 2

СЕЙСМИЧЕСКИЕ ИСПЫТАНИЯ ДЛЯ ШКАФОВ И СТОЕК

Mechanical structures for electronic equipment.
Tests for IEC 60917 and IEC 60297. Part 2.
Seismic tests for cabinets and racks

IEC 61587-2:2011
Mechanical structures for electronic equipment - Tests
for IEC 60917 and IEC 60297 - Part 2: Seismic tests
for cabinets and racks
(IDT)

ГОСТ Р МЭК 61587-2-2015

ОКС 31.240
33.100

Дата введения
1 сентября 2015 года

Предисловие

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Авангард-ТехСт" (ЗАО "Авангард-ТехСт") на основе выполненного российской комиссией экспертов МЭК/ТК 48D аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей", подкомитетом ПК-1 "Базовые несущие конструкции радиоэлектронных средств (РЭС)"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 628-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61587-2:2011 "Механические конструкции для электронного оборудования. Испытания для МЭК 60917 и МЭК 60297. Часть 2. Сейсмические испытания для шкафов и стоек" (IEC 61587-2:2011 "Mechanical structures for electronic equipment - Tests for IEC 60917 and IEC 60297 - Part 2: Seismic tests for cabinets and racks").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Дополнительная информация, необходимая для применения настоящего стандарта на территории Российской Федерации, приведена в тексте стандарта в виде сносок и выделена курсивом.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.2-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Настоящий стандарт подготовлен на основе международного стандарта МЭК 61587-2:2011 (издание 2.0), разработанного подкомитетом МЭК/ПК 48D "Механические конструкции для электронного оборудования" Технического комитета МЭК по стандартизации МЭК/ТК 48 "Электромеханические компоненты и механические конструкции для электронного оборудования".
МЭК 61587 состоит из следующих частей под общим наименованием - Испытания для МЭК 60917 и МЭК 60297:
Часть 1 - Климатические, механические испытания и виды безопасности для шкафов, стоек, блочных каркасов и шасси;
Часть 2 - Сейсмические испытания для шкафов и стоек;
Часть 3 - Испытания шкафов, стоек и блочных каркасов на экранирование от электромагнитного излучения.
Издание 1.0 настоящего стандарта устанавливало порядок и методику испытания шкафов и стоек на сейсмостойкость в соответствии с МЭК 60297 и МЭК 60917. Данные испытания применялись в отношении конструкции корпуса, но не для всей системы.
Издание 1.0 определяло условия испытания шкафа одного размера и одного типа или вида нагрузки. Режим ускорения испытательного образца был установлен для одной оси, и был выбран один из определенных стандартом требуемых спектров отклика. Цель испытания - получить сведения о конструкционной прочности корпуса в условиях сейсмической интенсивности.
Электронная система состоит из двух или более блочных каркасов. Две или более ячеек, которые осуществляют обработку сигналов, устанавливаются в каждом блочном каркасе. Размер, т.е. высота, ширина и глубина, а также вес каждого блочного каркаса может различаться в зависимости от устанавливаемой электронной системы. Поэтому в настоящее время требуются различные типы шкафов или стоек, чтобы поместить электронную систему. Соответственно, необходимо иметь много различных видов шкафов или стоек для монтажа оборудования внутри них.
Землетрясения - это обычно случайные явления, которые могут быть более тщательно смоделированы одновременно по трем осям. Потребность во введении параметра "возбуждение по трем осям" возникла для более точного моделирования землетрясения.
Издание 2.0 настоящего стандарта было пересмотрено в отношении требуемых условий. Однако оказалось невозможным выполнить сейсмическое испытание для всех модификаций шкафов и стоек. Цель стандарта - оценить образец шкафа или стойки с помощью обычного метода исследования. Таким образом, допускается, что сейсмические испытания осуществляются в пространственных условиях для шкафа одной серии (т.е. конкретной высоты, ширины и глубины) и с одним набором условий распределения нагрузки в шкафу. Предполагается, что входящее ускорение для испытуемого образца может быть выбрано и использовано как для одной, так и для трех осей. Ускорение для одной оси уже было описано в издании 1.0 данного стандарта. Таким образом, требуемый спектр отклика был добавлен для трехосного ускорения. В соответствии с настоящим стандартом, подобным же образом следует провести исследование для получения данных оценки конструкционной прочности испытуемых шкафов и стоек.
Потребитель, которому необходимо получить параметры шкафа или стойки, такие как, например, размеры или условия распределения нагрузки внутри шкафа, а также иная интенсивность сейсмического ускорения, может осуществлять испытания путем изменения соответствующих условий, определенных настоящим стандартом. В таком случае результаты испытаний рассматриваются как индивидуальная оценка, и на них не следует ссылаться.

1. Область применения

Настоящий стандарт устанавливает сейсмические испытания шкафов и стоек и распространяется полностью или частично только для несущих конструкций шкафов и стоек для размещения электронного оборудования, выполненных по МЭК 60917 и МЭК 60297, и не может быть использован для электронного оборудования или систем, которые предположительно должны быть установлены внутри этих несущих конструкций. Настоящий стандарт не применятся для шкафов и стоек, имеющих конструкции с сейсмостойкой изоляцией (внешней или внутренней).
Настоящий стандарт устанавливает требования к испытаниям и критерии, относящиеся к образцу, для оценки способности несущей конструкции шкафа и стойки соответствующим образом противостоять определенным сейсмическим нагрузкам. С этой целью настоящий стандарт устанавливает параметры для испытуемого образца, такие как размеры (т.е. высота, ширина и глубина) шкафа и стойки, распределение нагрузки, совокупность воздействующих факторов и режимов функционирования объекта при испытаниях и требуемый спектр отклика одноосного или трехосного ускорений в качестве условия испытания сейсмического сигнала. Одноосное или трехосное ускорение может быть произвольно выбранным.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
МЭК 60068-2-6 Методы испытания на воздействие внешних факторов. Часть 2-6. Испытания. Испытание Fc: Вибрация (синусоидальная) [IEC 60068-2-6 Environmental testing - Part 2-6: Tests - Test Fc: Vibration (sinusoidal)]
МЭК 60068-2-47 Методы испытания на воздействие внешних факторов. Часть 2-47. Испытания. Установка компонентов оборудования для испытаний на вибрацию, удар и подобных динамических испытаний (IEC 60068-2-47 Environmental testing - Part 2-47: Tests - Mounting of components, for vibration, impact and similar dynamic tests)
МЭК 60068-2-57 Методы испытания на воздействие внешних факторов. Часть 2-57. Испытания. Испытание Ff: Вибрация. Метод непрерывного наблюдения (IEC 60068-2-57 Environmental testing - Part 2-57: Tests - Test Ft: Vibration - Time-history method)
МЭК 60068-3-3 Методы испытания на воздействие внешних факторов. Часть 3-3. Руководство. Методы сейсмических испытаний для оборудования (IEC 60068-3-3 Environmental testing - Part 3-3: Guidance - Seismic test methods for equipment)
МЭК 60297 (все части) Размеры механических конструкций серии 482,6 мм (19 дюймов) [IEC 60297 (all parts) Dimensions of mechanical structures of the 482,6 mm (19 in) series]
МЭК 60917 (все части) Модульный принцип построения базовых несущих конструкций для электронного оборудования [IEC 60917 (all parts) Modular order for the development of mechanical structures for electronic equipment practices]

3. Термины и определения

В настоящем стандарте применены термины по МЭК 60068-2-6, МЭК 60068-3-3, МЭК 60068-2-47 и МЭК 60068-2-57.

4. Подготовка к испытанию контрольных образцов
и элементов, подвергающихся измерению

4.1. Предварительные условия
Сейсмические испытания для шкафов и стоек проводят под нагрузкой.
4.2. Общие положения
Подвергаемые испытаниям шкафы и стойки должны работать под нагрузкой, как показано на рисунке 1 и таблице 1. Это те условия, которые берут за основу.



Рисунок 1 - Конфигурация шкафов и стоек для схемы испытания

Таблица 1

Распределение нагрузки внутри шкафа
