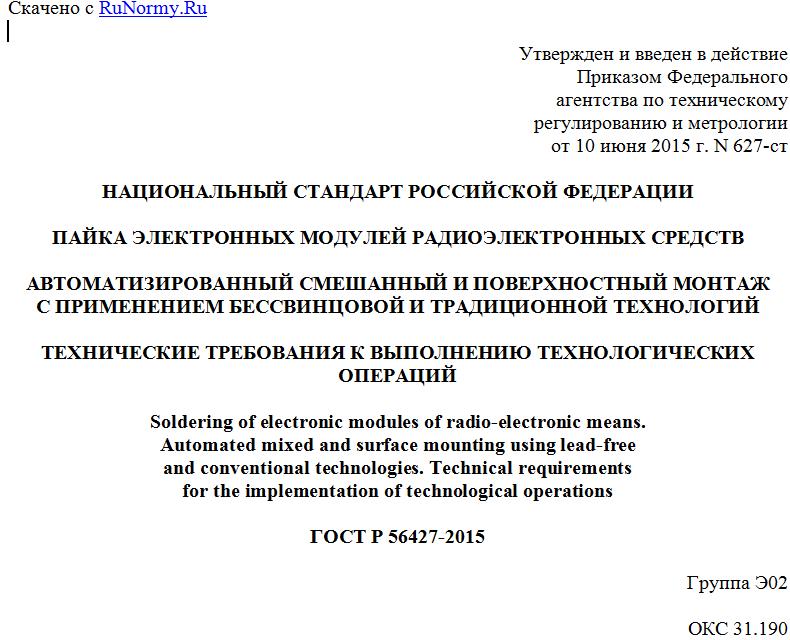

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2015 г. N 627-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПАЙКА ЭЛЕКТРОННЫХ МОДУЛЕЙ РАДИОЭЛЕКТРОННЫХ СРЕДСТВ
АВТОМАТИЗИРОВАННЫЙ СМЕШАННЫЙ И ПОВЕРХНОСТНЫЙ МОНТАЖ
С ПРИМЕНЕНИЕМ БЕССВИНЦОВОЙ И ТРАДИЦИОННОЙ ТЕХНОЛОГИЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ
Soldering of electronic modules of radio-electronic means.
Automated mixed and surface mounting using lead-free
and conventional technologies. Technical requirements
for the implementation of technological operations
ГОСТ Р 56427-2015
Группа Э02
ОКС 31.190
Дата введения
1 сентября 2015 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Авангард-ТехСт" (ЗАО "Авангард-ТехСт") и ОАО "Авангард"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 627-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.2-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на электронные модули радиоэлектронных средств и устанавливает технические требования к выполнению технологических операций пайки электронных модулей радиоэлектронных средств при автоматизированном смешанном и поверхностном монтаже с применением бессвинцовой и традиционной технологий.
Требования настоящего стандарта предназначены для использования всеми изготовителями и распространяются на изделия, поставляемые контрагентами.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 17325-79 Пайка и лужение. Основные термины и определения
ГОСТ 23752-79 Платы печатные. Общие технические условия
ГОСТ 29137-91 Формовка выводов и установка изделий электронной техники на печатные платы. Общие требования и нормы конструирования
ГОСТ Р 53429-2009 Платы печатные. Основные параметры конструкции
ГОСТ Р 53432-2009 Платы печатные. Общие технические требования к производству
ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1-2007) Электростатика. Защита электронных устройств от электростатических явлений. Общие требования
ГОСТ Р 54849-2011 Маска паяльная защитная для печатных плат. Общие технические условия
ГОСТ Р МЭК 61191-1-2010 Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования.
ГОСТ Р МЭК 61191-2-2010 Печатные узлы. Часть 2. Поверхностный монтаж. Технические требования.
ГОСТ Р МЭК 61192-1-2010 Печатные узлы. Требования к качеству. Часть 1. Общие технические требования
ГОСТ Р МЭК 61192-2-2010 Печатные узлы. Требования к качеству. Часть 2. Поверхностный монтаж
ГОСТ Р МЭК 61192-3-2010 Печатные узлы. Требования к качеству. Часть 3. Монтаж в сквозные отверстия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 17325, а также следующие термины с соответствующими определениями:
3.1.1 срок годности: Время, в течение которого чувствительные к влаге поверхностно-монтируемые изделия или печатные платы, упакованные в сухом состоянии, могут храниться в закрытом влагонепроницаемом пакете с сохранением требуемого уровня влажности внутри упаковки.
3.1.2 температура пайки: Температура в контакте соединяемых электромонтажных элементов и расплавленного припоя, при которой обеспечивается формирование паяного соединения.
3.1.3 поверхностный монтаж: Монтаж поверхностно-монтируемых изделий на поверхность печатной платы.
3.1.4 традиционная (оловянно-свинцовая) технология пайки: Монтаж электронной компонентной базы (ЭКБ) с применением припоев, содержащих не менее 30% свинца.
3.1.5 бессвинцовая технология монтажа: Монтаж ЭКБ с применением припоев, финишных покрытий печатных плат и выводов компонентов, не содержащих свинец.
3.1.6 комбинированная технология монтажа: Поверхностный монтаж радиоэлектронных изделий в корпусах компонента с матричным расположением выводов (BGA - Ball Grid Array) с бессвинцовыми шариковыми выводами по традиционной технологии.
3.1.7 смешанный монтаж: Установка на одну печатную плату компонентов в корпусах для поверхностного монтажа и монтажа в отверстие.
3.1.8 реболлинг: Технология удаления и последующего восстановления шариковых выводов компонентов типа BGA.
3.1.9 околоэвтектическое соединение: оловянно-свинцовое паяное соединение, образованное припоями системы олово-свинец и содержащее от 30% до 40% свинца в своем составе.
3.1.10 неэвтектическое соединение: оловянно-свинцовое паяное соединение, образованное припоями системы олово-свинец и содержащее менее 30% свинца в своем составе.
3.2 Сокращения
В настоящем стандарте приняты следующие сокращения:
ВНП - влагонепроницаемый пакет;
ИМС - интегральная микросхема;
ИЭТ - изделия электронной техники;
КТЛР - коэффициент теплового линейного расширения;
НД - нормативная документация;
ОЖ - отмывочная жидкость;
ПП - плата печатная;
ПМИ (SMD) - поверхностно-монтируемые изделия (surface mounting device);
ПУ - печатный узел;
РЭС - радиоэлектронные средства;
ТУ - технические условия;
ЭМ - электронный модуль;
CSP - Chip Scale Package - корпус с размерами кристалла;
MELF - Metal Electrode Leadless Face - безвыводной компонент с металлическими торцевыми выводами;
QFN - Quad-flat no-leads - квадратный плоский безвыводной корпус;
LCC - Leadless Chip Carrier - безвыводной кристаллодержатель;
MSL - Moisture Sensitivity Level - уровень чувствительности к влаге;
HASL - Hot Air Solder Leveling - горячее лужение с выравниванием воздушным ножом;
OSP - Organic solderability preservative - органическое защитное покрытие;
ENIG - Electroless nickel/immersion gold - покрытие иммерсионным золотом по подслою никеля;
ENEPIG - Electroless Ni/Electroless Pd/lmmersion Au - иммерсионное золото, поверх подслоя химического никеля и палладия;
IMSN - Immersion stannum - иммерсионное олово;
IMAG - Immersion argentum - иммерсионное серебро.
4 Основные положения
4.1 Производственный персонал, занятый на технологических операциях пайки, должен проходить периодическую аттестацию в соответствии с действующими на предприятиях положениями.
4.2 На всех этапах производства, а также на складах и непосредственно на рабочих местах, в том числе при любых операциях с ЭКБ, следует руководствоваться мероприятиями по защите от влияния статического электричества в соответствии с ГОСТ Р 53734.5.1.
4.3 В зависимости от конструкции печатных узлов и электронных модулей, их области применения и типа используемого оборудования разрабатывается технологический процесс сборки и монтажа. Типовые схемы технологического процесса сборки и монтажа печатных узлов и электронных модулей различных конструкций приведены на рисунках 1 - 5.
Рисунок 1 - Типовая структурная схема технологического
процесса изготовления электронных модулей одностороннего
поверхностного монтажа
