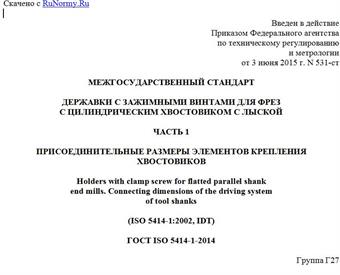

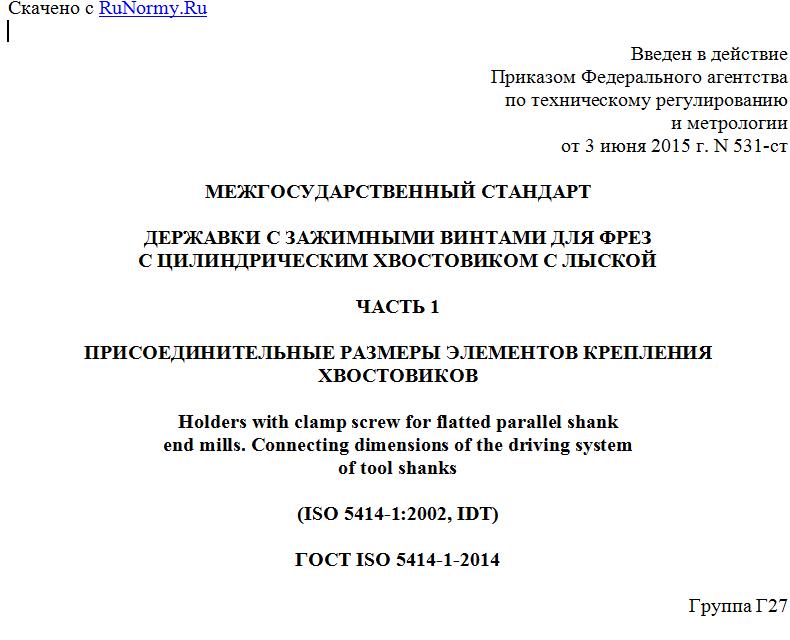

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 3 июня 2015 г. N 531-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕРЖАВКИ С ЗАЖИМНЫМИ ВИНТАМИ ДЛЯ ФРЕЗ
С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ С ЛЫСКОЙ
ЧАСТЬ 1
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ ХВОСТОВИКОВ
Holders with clamp screw for flatted parallel shank
end mills. Connecting dimensions of the driving system
of tool shanks
(ISO 5414-1:2002, IDT)
ГОСТ ISO 5414-1-2014
Группа Г27
МКС 25.060.20
ОКП 39 2810
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 июля 2014 г. N 68-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт идентичен международному стандарту ISO 5414:1-2002 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 1: Dimensions of the driving system of tool shanks (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 1. Размеры механизма передачи крутящего момента хвостовика).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 2 "Высокоскоростные режущие стальные инструменты и приспособления к ним" Международной организации по стандартизации (ISO).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 531-ст межгосударственный стандарт ГОСТ ISO 5414-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
6 ВЗАМЕН ГОСТ 26860-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает размеры державок с зажимными винтами для фрез с цилиндрическим хвостовиком с лыской по ISO 3338-2, размеры специальных зажимных винтов, а также максимальные диаметры передней части державок.
Присоединительные размеры различных типов державок с зажимными винтами и их обозначение - в соответствии с ISO 5414-2.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
ISO 724 ISO general-purpose metric screw threads - Basic dimensions (Резьба метрическая ИСО общего назначения. Основные размеры)
ISO 965-1 General purpose metric screw threads - Tolerances - Part 1: Principles and basic data (Резьба метрическая ИСО общего назначения. Допуски. Часть 1. Общие положения и основные данные)
ISO 965-3 General purpose metric screw threads - Tolerances - Part 3: Deviations for constructional screw threads (Резьба метрическая ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб)
ISO 3338-2 Cylindrical shanks for milling cutters. Part 2: Dimensional characteristics of flatted cylindrical shanks (Цилиндрические хвостовики для фрез. Часть 2. Размеры цилиндрических хвостовиков с лысками)
ISO 4026 Hexagon socket set screws with flat point (Винты установочные с шестигранным углублением и плоским концом)
ISO 5414-2 Tool chucks (end mill holders) with clamp screws for flatted cylindrical shank tools - Part 2: Connecting dimensions of chucks and designation (Державки инструмента (державки концевых фрез) с зажимными винтами для инструментов с цилиндрическим хвостовиком с лыской. Часть 2. Присоединительные размеры державок и обозначение).
3 Размеры
3.1 Державки следует изготовлять в двух исполнениях:
1 - с диаметром отверстия d1 от 6 до 20 мм включительно для крепления цилиндрических хвостовиков с одной лыской для фрез с одной или двумя режущими частями;
2 - с диаметром отверстия d1 от 25 до 63 мм включительно для крепления цилиндрических хвостовиков с двумя лысками для фрез с одной режущей частью.
3.2 Размеры державок для хвостовиков инструмента с одной лыской должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1 - Исполнение 1
Таблица 1
В миллиметрах
d1 H5 l1 +/- 1 l2 -1 l4 не менее d2 не менее d3 6H d5 -1
6 35 18,0 37 25 M6 15
8 28 M8 20
10 39 20,0 41 35 M10 25
12 44 22,5 46 42 M12 30
14 44 32
16 47 24,0 49 48 M14 36
18 50 38
20 49 25,0 51 52 M16 40
Пример условного обозначения державки исполнения 1 с диаметром отверстия d1 = 10 мм и зажимным винтом M10:
Державка 1 - 10 - M10 ГОСТ ISO 5414-1-2014
3.3 Размеры державок для хвостовиков инструмента с двумя лысками должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2 - Исполнение 2
Таблица 2
