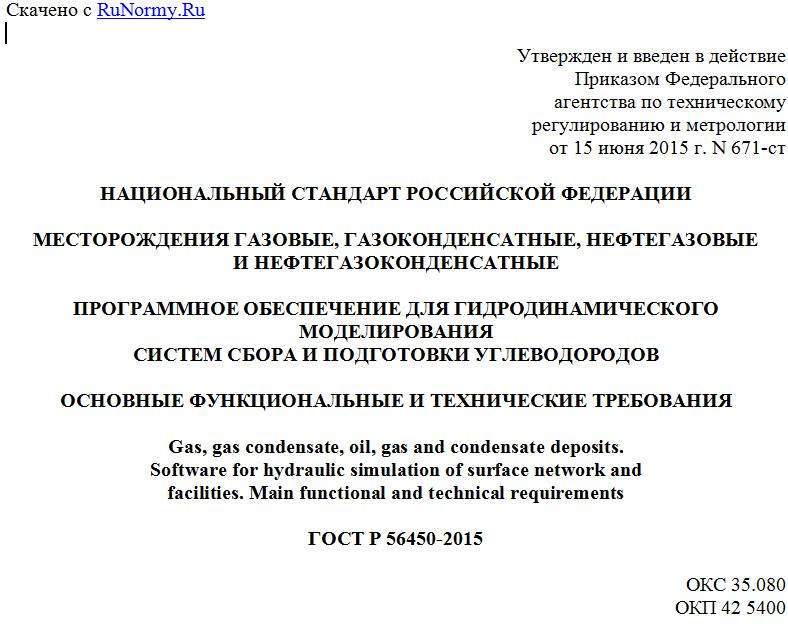

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 671-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕСТОРОЖДЕНИЯ ГАЗОВЫЕ, ГАЗОКОНДЕНСАТНЫЕ, НЕФТЕГАЗОВЫЕ
И НЕФТЕГАЗОКОНДЕНСАТНЫЕ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ГИДРОДИНАМИЧЕСКОГО МОДЕЛИРОВАНИЯ
СИСТЕМ СБОРА И ПОДГОТОВКИ УГЛЕВОДОРОДОВ
ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Gas, gas condensate, oil, gas and condensate deposits.
Software for hydraulic simulation of surface network and
facilities. Main functional and technical requirements
ГОСТ Р 56450-2015
ОКС 35.080
ОКП 42 5400
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Газпром" (ОАО "Газпром") и Обществом с ограниченной ответственностью "Газпром георесурс" (ООО "Газпром георесурс")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 671-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает требования к программному обеспечению для гидродинамического моделирования систем сбора и подготовки углеводородов газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений.
1.2 Положениями настоящего стандарта руководствуются следующие субъекты хозяйственной деятельности:
- использующие программное обеспечение для гидродинамического моделирования систем сбора и подготовки углеводородов газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений;
- разрабатывающие программное обеспечение для гидродинамического моделирования систем сбора и подготовки углеводородов газовых, газоконденсатных, нефтегазовых и нефтегазоконденсатных месторождений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 19.105-78 Единая система программной документации. Общие требования к программным документам
ГОСТ 19.601-78 Единая система программной документации. Общие правила дублирования, учета и хранения
ГОСТ 19.603-78 Единая система программной документации. Общие правила внесения изменений
ГОСТ 28195-89 Оценка качества программных средств. Общие положения
ГОСТ Р 8.645-2008 Государственная система обеспечения единства измерений. Метрологическое обеспечение работ по геологическому изучению, использованию и охране недр в Российской Федерации. Основные положения
ГОСТ Р 53712-2009 Месторождения нефтяные и газонефтяные. Программные средства для проектирования и оптимизации процесса разработки месторождений. Основные требования
ГОСТ Р ИСО/МЭК 9126-93 Информационная технология. Оценка программной продукции. Характеристики качества и руководства по их применению
ГОСТ Р ИСО/МЭК 12119-2000 Информационная технология. Пакеты программ. Требования к качеству и тестирование
ГОСТ Р ИСО/МЭК 15910-2002 Информационная технология. Процесс создания документации пользователя программного средства
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 интегрированная модель: Математическая модель месторождения и промысла, которая состоит из одной или нескольких гидродинамических моделей, модели системы сбора и подготовки продукции и моделей течения флюидов в скважинах, которые решаются совместно.
3.2 резервуарный парк: Комплекс взаимосвязанных отдельных или групп резервуаров для хранения или накопления жидких продуктов (нефти, нефтепродуктов, жидких углеводородов, химических продуктов, воды и др.); оборудуется технологическими трубопроводами, запорной арматурой, насосными установками для внутрипарковых перекачек, системами сокращения потерь продуктов, безопасности, пожаротушения и средствами автоматизации.
3.3
трубопровод: Сооружение, состоящее из соединенных между собой труб с запорной арматурой и предназначенное для транспорта продуктов в газообразном, жидком или двухфазном состоянии. [ОСТ 51.54-79 [1], статья 1.3]
Примечание - В программном обеспечении для гидродинамического моделирования систем сбора и подготовки углеводородов принято: многофазный трубопровод транспортирует продукцию скважин в трехфазном состоянии (жидкая УВ фаза, газообразная УВ фаза, вода)
3.4 управляющая фаза: Фаза, дебит которой передается моделью поверхностной сети для выполнения следующего расчетного шага. Дебиты остальных фаз рассчитываются гидродинамическим симулятором исходя из необходимости обеспечения заданного дебита управляющей фазы.
4. Сокращения
В настоящем стандарте применены следующие сокращения:
ДКС - дожимная компрессорная станция;
ДНС - дожимная насосная станция;
КПД - коэффициент полезного действия;
ММП - многолетнемерзлые породы;
НКТ - насосно-компрессорные трубы;
ПД - программная документация;
ПО - программное обеспечение;
ССПУ - системы сбора и подготовки углеводородов;
УВ - углеводороды;
УКПГ - установка комплексной подготовки газа;
УППГ - установка предварительной подготовки газа;
УППН - установка подготовки и перекачки нефти;
PVT - pressure (давление), volume (объем), temperatute (температура).
5. Общие положения
Программное обеспечение для гидродинамического моделирования ССПУ позволяет проводить численное моделирование течения флюидов от забоев скважин через поверхностные сети сбора и транспорта до УКПГ, УППГ, ДКС, ДНС или УППН, а при необходимости и далее до точек сдачи продукции в магистральные нефтегазопроводы или до резервуарных парков [2], [3].
Программное обеспечение для гидродинамического моделирования ССПУ может применяться как самостоятельно, так и в связке с гидродинамической моделью пласта (гидродинамическими моделями пласта) в составе интегрированной модели (пласт - поверхность).
Программное обеспечение для гидродинамического моделирования ССПУ применяется для решения следующих задач:
- оптимизация конструкции скважин;
- оптимизация конфигурации системы сбора и транспорта;
- оценка потенциала скважин, месторождений или отдельных групп скважин с учетом наземной инфраструктуры;
- прогнозирование показателей работы месторождений с учетом ограничений наземной инфраструктуры и возможностей оборудования;
- оптимизация режимов работы скважинного и поверхностного оборудования;
- ретроспективные и прогнозные расчеты балансов промысловой подготовки углеводородов;
- определение параметров пластовой смеси на входе в УКПГ, УППН;
- расчет режимов газосборной сети (в том числе условий образования жидкостных пробок в полости трубопроводов) и оборудования УКПГ;
- проектирование обустройства месторождений.
6. Исходные данные для программного обеспечения
гидродинамического моделирования систем сбора
и подготовки углеводородов
6.1 Параметры компонентов модели:
- насосов;
- компрессоров;
- запорно-регулирующей арматуры;
