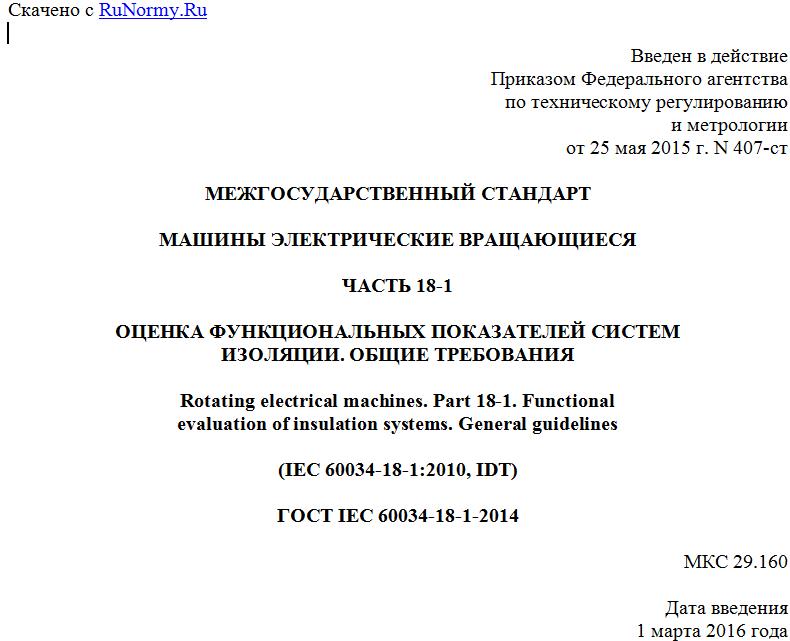

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 мая 2015 г. N 407-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ
ЧАСТЬ 18-1
ОЦЕНКА ФУНКЦИОНАЛЬНЫХ ПОКАЗАТЕЛЕЙ СИСТЕМ
ИЗОЛЯЦИИ. ОБЩИЕ ТРЕБОВАНИЯ
Rotating electrical machines. Part 18-1. Functional
evaluation of insulation systems. General guidelines
(IEC 60034-18-1:2010, IDT)
ГОСТ IEC 60034-18-1-2014
МКС 29.160
Дата введения
1 марта 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1. ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2. ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2015 г. N 407-ст межгосударственный стандарт ГОСТ IEC 60034-18-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2016 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60034-18-1:2010 Rotating electrical machines - Part 18-1. Functional evaluation of insulation systems - General guidelines (Машины электрические вращающиеся. Часть 18-1. Оценка функциональных показателей систем изоляции. Общие руководящие указания).
Международный стандарт разработан техническим комитетом по стандартизации TC 2 "Вращающиеся машины" Международной электротехнической комиссии (IEC).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
IEC 60034-18 состоит из нескольких частей, содержащих разные типы оценки функциональных показателей и особые методы испытаний систем изоляции вращающихся электрических машин.
IEC 60034-18-1 включает в себя общие требования для таких методов и принципов классификации, а последующие части IEC 60034-18-21, IEC 60034-18-22, IEC 60034-18-31, IEC 60034-18-32, IEC 60034-18-33, IEC 60034-18-34, IEC 60034-18-41 и IEC 60034-18-42 представляют детальные методы для разных типов обмоток. Дополнительно части IEC 60034-18-41 и IEC 60034-18-42 содержат специальные методы испытаний для оценки (с точки зрения электротехники) обмоток, подвергающиеся воздействию напряжения питания от статического преобразователя.
Вышеуказанные стандарты предоставляют основу для совершенствования ранее разработанных:
IEC 60505 определяет основу для расчета старения систем электроизоляции в условиях электрической и механической нагрузки, при нагреве и под воздействием внешней среды (многофакторная нагрузка). Он определяет общие принципы, по которым следует проводить испытания на работоспособность и методы оценки.
Стандарт серии IEC 60216 определяет термостойкость отдельных изоляционных материалов. Принимая, что уравнение Аррениуса можно применять для расчета скорости старения в зависимости от температуры, приведены методы испытаний и руководства по анализу для получения таких характерных параметров, как температурный индекс (TI), половинный интервал (HIC) и относительный индекс термостойкости (RTE). Для всех этих параметров указаны особые показатели и принятые предельные значения. Соответственно, материал может характеризоваться более чем одним температурным индексом в зависимости от измерения разных свойств и использования разных предельных значений.
IEC 60085 определяет оценку тепловых характеристик системы изоляции, использующихся в электрооборудовании. В частности, для использования во вращающихся машинах, описываемых в IEC 60034-1 определены классы нагревостойкости систем изоляции и введены такие обозначения, как 130 (B), 155 (F) и 180 (H).
Информация для систем изоляции нередко выбиралась только на основе нагревостойкости отдельных материалов в соответствии со стандартами IEC серии 60216. Однако IEC 60085 устанавливает, что выбор на основе нагревостойкости может использоваться для материалов при экранировании изоляции, как предварительный до дальнейшей функциональной оценки новой, не испытанной в работе системы изоляции. Оценка выполняется на основе сравнения с испытанной в работе системой изоляции. Опыт эксплуатации является предпочтительной основой для определения нагревостойкости системы изоляции.
IEC 62539 устанавливает статистические методы анализа времени выхода из строя и значений пробивного напряжения, полученных в ходе электрических испытаний твердых изоляционных материалов для получения характеристик данной системы и сравнения с другими системами изоляции. Методы анализа описаны для распределения Вейбулла, однако представлены и другие распределения.
1. Область применения
Настоящий стандарт распространяется на вращающиеся электрические машины и устанавливает требования к оценке функциональных показателей систем изоляции, в соответствии с областью применения IEC 60034-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60034-1 Rotating electrical machines - Part 1: Rating and performance (Машины электрические вращающиеся. Часть 1. Номинальные значения и эксплуатационные характеристики)
IEC 60034-18-21 Rotating electrical machines - Part 18-21: Functional evaluation of insulation systems - Test procedures for wire-wound windings - Thermal evaluation and classification (Машины электрические вращающиеся. Часть 18-21. Оценка функциональных показателей систем изоляции. Методики испытаний обмоток из обмоточного провода. Оценка тепловых характеристик и классификация)
IEC 60034-18-22 Rotating electrical machines - Part 18-22: Functional evaluation of insulation systems - Test procedures for wire-wound windings - Classification of changes and insulation component substitutions (Машины электрические вращающиеся. Часть 18-22. Оценка функциональных показателей систем изоляции. Методики испытаний обмоток из обмоточного провода. Классификация изменений и замена составных частей в изоляции)
IEC 60034-18-31 Rotating electrical machines - Part 18-31: Functional evaluation of insulation systems - Test procedures for form-wound windings - Thermal evaluation and classification of insulation systems used in machines up to and including 50 MVA and 15 kV (Машины электрические вращающиеся. Часть 18-31. Оценка функциональных показателей систем изоляции. Методики испытаний шаблонных обмоток. Оценка тепловых характеристик и классификация изоляционных систем, используемых в машинах мощностью до 50 МВА включительно и напряжения 15 кВ)
IEC 60034-18-32 Rotating electrical machines - Part 18-32: Functional evaluation of insulation systems - Test procedures for form-wound windings - Evaluation by electrical endurance (Вращающиеся электрические машины. Часть 18-32. Оценка функциональных показателей систем изоляции. Методики испытаний шаблонных обмоток. Оценка электрической прочности)
IEC/TS 60034-18-33 Rotating electrical machines - Part 18-33: Functional evaluation of insulation systems - Test procedures for form-wound windings - Multifactor functional evaluation - Endurance under thermal and electrical stresses of insulation systems used in machines up to and including 50 MVA and 15 kV (Машины электрические вращающиеся. Часть 18-33. Оценка функциональных показателей систем изоляции. Методики испытаний шаблонных обмоток. Многофакторная функциональная оценка. Стойкость систем изоляции в условиях совместного воздействия на них термической и электрической нагрузок в машинах мощностью до 50 МВА включительно и напряжения 15 кВ)
IEC 60034-18-34 Rotating electrical machines - Part 18-34: Functional evaluation of insulation systems - Test procedures for form-wound windings - Evaluation of thermomechanical endurance of insulation systems (Машины электрические вращающиеся. Часть 18-34. Оценка функциональных показателей систем изоляции. Методики испытаний шаблонных обмоток. Оценка термомеханической стойкости систем изоляции)
IEC 60034-18-41 Rotating electrical machines - Part 18-41: Qualification and type tests for Type I electrical insulation systems used in rotating electrical machines fed from voltage converters (Машины электрические вращающиеся. Часть 18-41. Квалификационные и типовые испытания для систем электроизоляции типа I, используемых во вращающихся электрических машинах с питанием от преобразователей напряжения)
IEC/TS 60034-18-42 Rotating electrical machines - Part 18-42: Qualification and acceptance tests for partial discharge resistant electrical insulation systems (Type II) used in rotating electrical machines fed from voltage converters (Машины электрические вращающиеся. Часть 18-42. Квалификационные и приемные испытания для систем электроизоляции, стойких к частичному разряду, типа II, используемых во вращающихся электрических машинах с питанием от преобразователей напряжения)
IEC 60085 Thermal evaluation and classification of electrical insulation (Системы электрической изоляции. Оценка нагревостойкости и классификация)
IEC 60216 (все части) Electrical insulating materials - Properties of thermal endurance (Материалы электроизоляционные. Характеристики теплостойкости)
