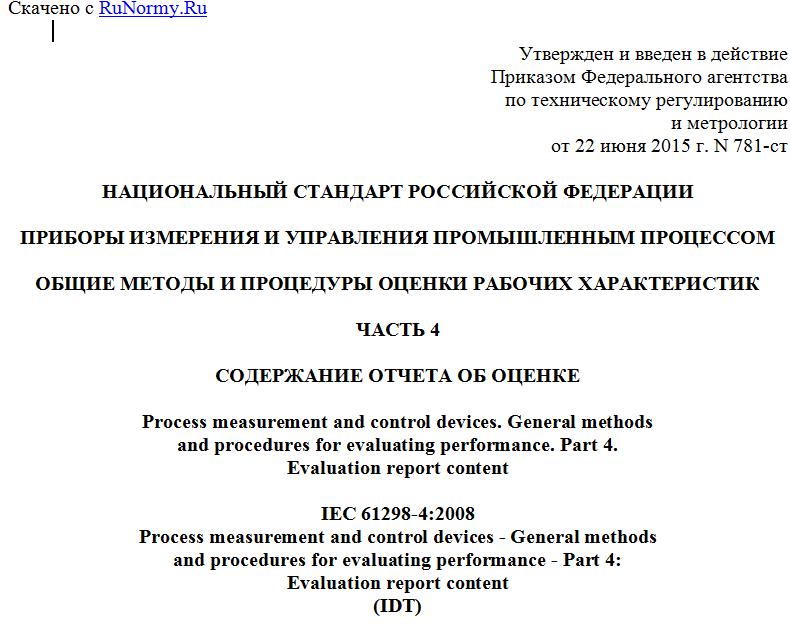

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 июня 2015 г. N 781-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ИЗМЕРЕНИЯ И УПРАВЛЕНИЯ ПРОМЫШЛЕННЫМ ПРОЦЕССОМ
ОБЩИЕ МЕТОДЫ И ПРОЦЕДУРЫ ОЦЕНКИ РАБОЧИХ ХАРАКТЕРИСТИК
ЧАСТЬ 4
СОДЕРЖАНИЕ ОТЧЕТА ОБ ОЦЕНКЕ
Process measurement and control devices. General methods
and procedures for evaluating performance. Part 4.
Evaluation report content
IEC 61298-4:2008
Process measurement and control devices - General methods
and procedures for evaluating performance - Part 4:
Evaluation report content
(IDT)
ГОСТ Р МЭК 61298-4-2015
ОКС 25.040.40
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением "Новая Инженерная Школа" (НОЧУ "НИШ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 65, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 306 "Измерения и управление в промышленных процессах"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2015 г. N 781-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61298-4:2008 "Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 4. Содержание отчета об оценке" (IEC 61298-4:2008 "Process measurement and control devices - General methods and procedures for evaluating performance - Part 4: Evaluation report content").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 В настоящем стандарте часть его содержания может быть объектом патентных прав
6 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)
Введение
Настоящий стандарт не предназначен для замены существующих стандартов. Назначение настоящего стандарта - быть базисным документом для последующих стандартов, разрабатываемых МЭК и другими организациями по стандартизации, касающихся оценки рабочих характеристик приборов измерения и управления промышленным процессом. При пересмотре действующих стандартов следует руководствоваться настоящим стандартом.
Настоящий стандарт следует использовать при подготовке последующих стандартов, относящихся к приборам измерения и управления промышленным процессом. При этом необходимо руководствоваться следующим:
- любой метод или процедуру тестирования, рассматриваемые в настоящем стандарте, следует определить и описать в новом стандарте с обязательной ссылкой на соответствующий пункт настоящего стандарта. Соответственно в новых редакциях настоящего стандарта нумерация всех пунктов и их назначение должны оставаться без изменения;
- любой частный метод или процедуру, не описанные в настоящем стандарте, следует разработать и определить в новом стандарте таким образом, чтобы он (она) как можно полнее соответствовал(а) требованиям, установленным в настоящем стандарте;
- при разработке новых стандартов следует указывать и обосновывать любые концептуальные или существенные отклонения от требований настоящего стандарта.
1 Область применения
Настоящий стандарт устанавливает формы и содержание отчета об оценке рабочих характеристик приборов измерения и управления промышленным процессом по результатам тестовых испытаний.
Настоящий стандарт устанавливает формы и содержание отчетов о функциональных и рабочих характеристиках аналоговых и цифровых приборов любого типа, характеризующихся собственными специфическими входными и выходными переменными, определяющими передаточные функции данных приборов. Для приборов, требующих специальных методов тестирования, настоящий стандарт следует применять совместно со стандартами, устанавливающими эти методы для данных приборов.
В настоящем стандарте приведены разделы, которые рекомендуется включать в отчет об оценке, но не определены точные формы предоставления конкретных данных. Форму представления данных определяет лаборатория, в которой проводят тестовые испытания и оформляют отчет об оценке.
2 Нормативные ссылки
Стандарты, ссылки на которые приведены в настоящем разделе, обязательны при применении настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая изменения).
МЭК 60050 (все части) Международный электротехнический словарь [IEC 60050-300 (all parts), International Electrotechnical Vocabulary (IEV)]
МЭК 60050-300 Международный электротехнический словарь. Электрические и электронные измерения и измерительные устройства. Часть 311. Общие термины, относящиеся к измерениям. Часть 312. Общие термины, относящиеся к электрическим измерениям. Часть 313. Типы электрических измерительных инструментов. Часть 314. Специальные термины, относящиеся к конкретному типу измерительных инструментов (IEC 60050-300, International Electrotechnical Vocabulary - Electrical and electronic measurements and measuring instruments - Part 311: General terms relating to measurements - Part 312: General terms relating to electrical measurements - Part 313: Types of electrical measuring instruments - Part 314: Specific terms according to the type of instrument)
МЭК 60050-351 Международный электротехнический словарь. Часть 351. Технология управления [IEC 60050-351, International Electrotechnical Vocabulary (IEV) - Part 351: Control technology]
3 Основные положения
3.1 Область действия отчета об оценке
По результатам оценки рабочих характеристик каждого тестируемого прибора следует оформлять один отчет об оценке. Если проводят повторную оценку рабочих характеристик прибора, следует оформлять еще один отчет об оценке, которому присваивают собственный идентификационный номер.
3.2 Брошюрование отчета об оценке
Каждый экземпляр отчета об оценке должен быть сброшюрован вместе с обложкой таким способом, чтобы страницы отчета об оценке не могли быть удалены. Способ брошюрования определяет лаборатория, в которой проводят тестовые испытания и оформляют отчет об оценке. Настоящий стандарт не устанавливает требования к способу брошюрования протокола испытаний.
3.3 Нумерация страниц
Каждой странице собственно отчета об оценке следует присвоить уникальный номер, последовательно связанный с предыдущей страницей. Как правило, первой текстовой странице отчета об оценке присваивают первый порядковый номер, а все последующие страницы нумеруют последовательно.
Номера страниц следует указывать с соблюдением определенного формата. "Страница "x" из "y", где "x" - заданный номер страницы, а "y" - номер последней страницы отчета об оценке. Также следует присваивать номер непосредственно отчету об оценке.
Если в отчет об оценке вводят отдельную титульную страницу, ее, как правило, не включают в последовательность нумерации страниц.
3.4 Проект и окончательная версия отчета об оценке
Если необходимо получить комментарии заинтересованных сторон, то перед оформлением окончательной версии отчета об оценке целесообразно оформить проект отчета об оценке.
Каждая страница проекта отчета об оценке должна быть идентифицирована в соответствии с 3.3, но при этом отчет об оценке допускается не брошюровать и к форме его представления не предъявляют такие же требования, как к форме представления окончательной версии отчета об оценке.
3.5 Сокращенный отчет об оценке
По решению организации или лаборатории, проводящей тестовые испытания и оформляющей отчет об оценке, дополнительно к полной версии отчета об оценке может быть оформлена сокращенная версия отчета об оценке. Сокращенная версия отчета об оценке обязательно должна включать в себя, по крайней мере, следующие разделы: "Введение", "Основные результаты испытаний" и "Комментарии изготовителя". При этом данные должны быть представлены в том же виде, как и в разделах полной версии отчета об оценке.
3.6 Единицы измерения
При указании физических величин в отчете об оценке следует применять единицы СИ. При необходимости применения других единиц измерения в скобках следует приводить эквивалент единицы СИ.
4 Титульный лист отчета об оценке
На титульном листе отчета об оценке приводят следующие данные:
- номер отчета об оценке;
- дата выпуска;
- наименование изготовителя и страна изготовления;
- тип прибора;
- наименование модели или номер прибора.
Номер отчета об оценке должен быть уникальным, принадлежащим одной последовательности, которая может состоять из одного отчета об оценке или из серии отчетов о нескольких оценках рабочих характеристик.
Наименование изготовителя должно представлять собой полное наименование компании, изготавливающей измерительное устройство на момент времени, когда оно было поставлено для проведения оценки его рабочих характеристик. Любые изменения в наименовании изготовителя, произошедшие за время проведения тестовых испытаний, следует отразить в разделе отчета об оценке "Введение".
Страну изготовления указывают по наименованию страны, в которой проводилась окончательная сборка приборов в "измерительное устройство". Наименование страны изготовления может не совпадать с наименованием страны, из которой данное устройство было поставлено для проведения оценки его рабочих характеристик. Составитель отчета об оценке может потребовать подтверждения корректности этих данных.
Элемент "Тип измерительного устройства" должен включать в себя краткое описание основных функций, особенностей применения, размеров и диапазона
