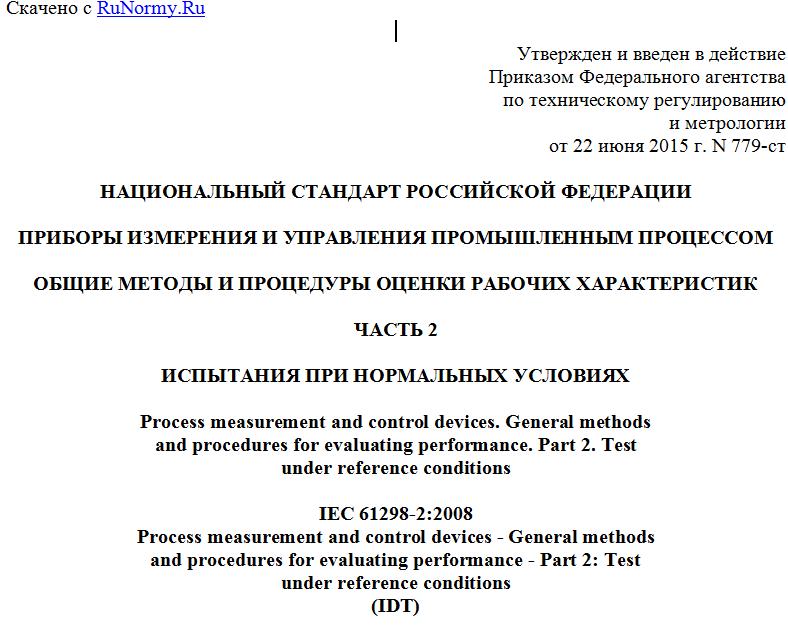

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 июня 2015 г. N 779-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ИЗМЕРЕНИЯ И УПРАВЛЕНИЯ ПРОМЫШЛЕННЫМ ПРОЦЕССОМ
ОБЩИЕ МЕТОДЫ И ПРОЦЕДУРЫ ОЦЕНКИ РАБОЧИХ ХАРАКТЕРИСТИК
ЧАСТЬ 2
ИСПЫТАНИЯ ПРИ НОРМАЛЬНЫХ УСЛОВИЯХ
Process measurement and control devices. General methods
and procedures for evaluating performance. Part 2. Test
under reference conditions
IEC 61298-2:2008
Process measurement and control devices - General methods
and procedures for evaluating performance - Part 2: Test
under reference conditions
(IDT)
ГОСТ Р МЭК 61298-2-2015
ОКС 25.040.40
Дата введения
1 января 2016 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным частным учреждением "Новая Инженерная Школа" (НОЧУ "НИШ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 65, и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 306 "Измерения и управление в промышленных процессах"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2015 г. N 779-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61298-2:2008 "Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 2. Испытания при нормальных условиях" (IEC 61298-2:2008 "Process measurement and control devices - General methods and procedures for evaluating performance - Part 2: Test under reference conditions").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 В настоящем стандарте часть его содержания может быть объектом патентных прав
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт не предназначен для замены действующих стандартов. Назначение настоящего стандарта - быть базисным документом для всех будущих стандартов, разрабатываемых МЭК и другими организациями по стандартизации, касающихся оценки рабочих характеристик приборов измерения и управления промышленным процессом. При пересмотре действующих стандартов следует руководствоваться настоящим стандартом.
Настоящий стандарт следует применять при подготовке последующих стандартов, относящихся к приборам измерения и управления промышленным процессом. При этом необходимо руководствоваться следующими рекомендациями:
- любой метод или процедуру тестирования, рассматриваемые в настоящем стандарте, следует определить и описать в новом стандарте с обязательной ссылкой на соответствующий пункт настоящего стандарта. Соответственно в новых редакциях настоящего стандарта нумерация всех пунктов и их содержание должны оставаться без изменения;
- любой частный метод или процедуру, не описанные в настоящем стандарте, следует разработать и определить в новом стандарте таким образом, чтобы он (она) как можно полнее соответствовал(а) требованиям, установленным в настоящем стандарте;
- при разработке новых стандартов следует указывать и обосновывать любые концептуальные или существенные отклонения от требований настоящего стандарта.
1 Область применения
Настоящий стандарт устанавливает общие методы и процедуры проведения тестирования приборов измерения и управления промышленным процессом и формы представления отчетов об их функциональных и рабочих характеристиках. Тестовые испытания, приведенные в настоящем стандарте, применимы для аналоговых и цифровых приборов любого типа, характеризующихся специфическими входными и выходными переменными, определяющими передаточные функции этих приборов. Для приборов, требующих специальных методов тестирования, следует использовать настоящий стандарт совместно с соответствующими стандартами, определяющими эти методы.
В настоящем стандарте описаны тестовые испытания, проводимые в нормальных условиях.
2 Нормативные ссылки
Стандарты, ссылки на которые приведены в настоящем разделе, обязательны при применении настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание ссылочного документа (включая любые изменения).
МЭК 60050-300 Международный электротехнический словарь. Электрические и электронные измерения и измерительные приборы, части 311, 312, 313 и 314 [IEC 60050-300, International Electrotechnical Vocabulary (IEV) - Electrical and electronic measurements and measuring instruments (composed of Part 311, 312, 313 and 314)]
МЭК 60050-351 Международный электротехнический словарь. Часть 351: Технология управления [IEC 60050-351, International Electrotechnical Vocabulary (IEV) - Part 351: Control technology]
МЭК 61298-1 Приборы измерения и управления промышленным процессом. Общие методы и процедуры оценки рабочих характеристик. Часть 1. Общие положения (IEC 61298-1, Process measurement and control devices - General methods and procedures for evaluating performance - Part 1: General considerations)
МЭК 61010-1 Требования безопасности при использовании электрического оборудования в системах измерения и контроля, а также в научно-исследовательских лабораториях. Часть 1. Общие требования (IEC 61010-1, Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements)
3 Термины и определения
В настоящем стандарте применены термины по МЭК 60050-300 и МЭК 60050-351, а также следующие термины с соответствующими определениями:
3.1 переменная (variable): Величина или параметр, значение которого может изменяться и, как правило, может быть измерено (примеры: температура, расход, скорость, сигнал и т.д.).
[IEV 351-21-01, исправленный]
3.2 сигнал (signal): Физическая величина, один или несколько параметров которой несут информацию об одной или нескольких переменных.
[IEV 351-21-51, исправленный]
3.3 диапазон измерений (range): Диапазон, заданный двумя крайними значениями, в пределах которого переменная может быть измерена с заданной точностью.
[IEV 351-27-11, исправленный]
3.4 диапазон показаний (span): Арифметическая разность между значениями верхнего и нижнего пределов диапазона измерений.
[IEV 311-03-13]
3.5 погрешность (inaccuracy): Максимальное из всех положительных и отрицательных отклонений от заданной характеристической кривой, полученной при тестировании прибора при определенных условиях в ходе строго регламентированной процедуры.
Примечание 1 - Термин "погрешность" приведен в МЭК 60050-300, определение 311-06-08.
Примечание 2 - Термин "погрешность" иногда заменяют на точность измерений. Этот термин применять не рекомендуется.
3.6 ошибка (error): Арифметическая разность между показаниями измерительного прибора и действительным значением измеряемой величины, принятым для сравнения (абсолютная погрешность измерения).
[IEV 351-27-04, исправленный]
Примечание - Ошибку считают положительной, когда показания измерительного прибора превышают действительное значение измеряемой величины. Ошибка, как правило, выражается в процентах от соответствующего диапазона показаний.
3.7 ошибка измерений (measured error): Наибольшая положительная или отрицательная величина ошибки, находящаяся выше или ниже среднего уровня значений в любой точке измерения.
3.8 несоответствие (non-conformity): Точность с которой калибровочная кривая аппроксимирует заданную характеристическую кривую (которая может быть линейной, логарифмической, параболической и т.д.).
Примечание - Несоответствие не включает в себя гистерезис.
3.9 нелинейность (non-linearity): Отклонение от линейности.
Примечание 1 - Термин "линейность" приведен в МЭК 60050-300, определение 311-06-05.
Примечание 2 - Нелинейность не включает в себя гистерезис.
3.10 невоспроизводимость (non-repeatability): Несоответствие свойству воспроизводимости.
Примечание - Термин "воспроизводимость" приведен в МЭК 60050-300, определение 311-06-06.
3.11 гистерезис (hysteresis): Свойство прибора или устройства, в соответствии с которым сигнал на его выходе неоднозначно связан с величиной входного воздействия и зависит от направления изменения сигнала на его входе (т.е. в зависимости от того, возрастает он или убывает).
[IEV 351-24-15, исправленный]
3.12 мертвая зона (dead band): Конечный диапазон значений, в пределах которого отклонения входной переменной не приводят к значимым изменениям выходной переменной.
[IEV 351-24-14, исправленный]
3.13 мертвое время (dead-time): Временной интервал между моментом, когда происходит изменение входной переменной, и моментом, когда в ответ на это начинает изменяться выходная переменная.
[IEV 351-28-41]
