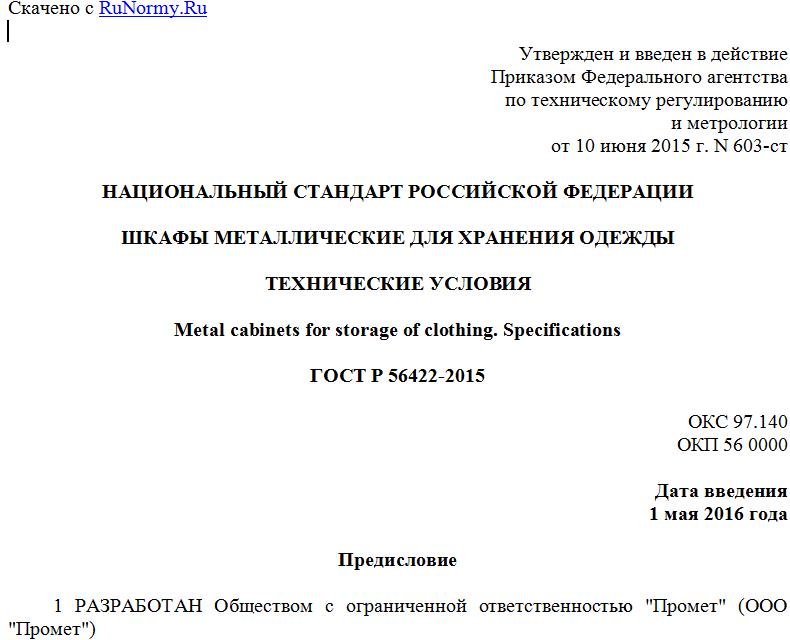

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 10 июня 2015 г. N 603-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШКАФЫ МЕТАЛЛИЧЕСКИЕ ДЛЯ ХРАНЕНИЯ ОДЕЖДЫ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Metal cabinets for storage of clothing. Specifications
ГОСТ Р 56422-2015
ОКС 97.140
ОКП 56 0000
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Промет" (ООО "Промет")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 135 "Мебель"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. N 603-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на металлические шкафы для хранения одежды в общественных помещениях (далее - шкафы).
Стандарт определяет методы испытания и требования к конструкции шкафа и его элементов, обеспечивающие безопасность эксплуатации.
Требования, обеспечивающие безопасность шкафов при эксплуатации, изложены в 5.2.2, 6.1, 6.2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 16371-93 Мебель. Общие технические условия
ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали и обыкновенного качества общего назначения. Технические условия
ГОСТ 19195-89 Мебель. Методы испытаний крепления дверей с вертикальной и горизонтальной осью вращения
ГОСТ 19882-91 Мебель корпусная. Методы испытаний на устойчивость, прочность и деформируемость
ГОСТ 28102-89 Мебель корпусная. Методы испытаний штанг
ГОСТ 30255-2014 Мебель, древесные и полимерные материалы. Метод определения выделения формальдегида и других вредных летучих химических веществ в климатических камерах
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 шкаф металлический для хранения одежды: Специальное устройство в виде закрывающегося стального короба, предназначенное для хранения одежды.
3.2 шкаф неразборный: Шкаф, детали которого соединены с помощью неразъемного соединения.
3.3 шкаф сборно-разборный: Шкаф, детали которого соединены с помощью крепежных изделий (винты, гайки, шурупы) или с помощью конструктивных элементов (зацепы, пазы).
3.4 полка шкафа: Горизонтальная плоскость, представляющая собой металлический либо другой настил, на котором размещается одежда.
3.5 запирающий механизм двери: Механизм, блокирующий дверь шкафа от несанкционированного доступа в шкаф.
3.6 петля дверная: Элемент шкафа, с помощью которого дверь крепится к корпусу шкафа.
3.7 максимально допустимая (эксплуатационная) нагрузка на полку: Допустимый общий вес всех предметов, размещенных на полке.
3.8 полкодержатель: Конструктивный элемент, с помощью которого полка крепится к шкафу.
3.9 фурнитура: Вспомогательные элементы, используемые при изготовлении шкафов.
3.10 штанга: Конструктивный элемент в виде трубы, на который подвешивают одежду.
4 Классификация
4.1 По конструктивному исполнению шкафы могут быть:
- неразборные;
- сборно-разборные.
5 Технические требования
5.1 Характеристики
5.1.1 Шкафы должны соответствовать требованиям настоящего стандарта и технической документации, утвержденной изготовителем в установленном порядке.
5.1.2 Габаритные и функциональные размеры металлических шкафов и их отделений должны соответствовать указанным в таблице 1.
Таблица 1
Схема шкафа Размеры, мм Число отделений Условное обозначение шкафа
с подставкой без подставки Ширина отделения a Глубина шкафа b Высота шкафа h
200 +/- 15 300 360 400 500 500 600 +/- 15 1600 1830 1 ШО-01 ШО-01-40 ШО-11-40
285 +/- 15 300 +/- 15 400 +/- 15 2 ШО-21 ШО-21-60 ШО-21-80
285 +/- 15 3 ШО-31
285 +/- 15 4 ШО-41
5.1.3 Условное обозначение шкафа состоит из букв, цифр и включает в себя информацию о типе и размерах изделия:
XX-AB-C
XX - заводское обозначение шкафа (буквенное);
A - число дверей по вертикали;
B - число дверей по горизонтали;
C - ширина шкафа, см.
Пример обозначения:
ШО-21-60 - Шкаф металлический для хранения одежды.
ШО - заводское обозначение шкафа (буквенное);
1 - число дверей по горизонтали;
2 - число дверей по вертикали;
60 - ширина шкафа, см.
5.1.4 Предельные отклонения от размеров шкафов должны соответствовать значениям, приведенным в ГОСТ 16371.
5.1.5 Сборочные элементы шкафов, поставляемых потребителю в разобранном виде, должны быть изготовлены с точностью, обеспечивающей сборку изделий без дополнительной подгонки.
5.1.6 Зазоры между дверью и корпусом шкафа должны быть равномерными и не более 3 мм.
5.1.7 Для естественного проветривания шкафов в верхней и нижней частях каждого отделения должны быть предусмотрены отверстия для вентиляции. Минимальная суммарная площадь отверстий для вентиляции в каждом отделении шкафа должна составлять не менее 0,003 м2.
5.1.8 В каждом отделении шкафа должны быть предусмотрены штанга, два крючка для одежды, полки для головных уборов и обуви.
5.1.9 Петельный узел дверей должен выдерживать не менее 40000 циклов открываний.
5.1.10 На шкафы следует устанавливать замки с числом комбинаций не менее 2000. Замки из одной партии шкафов не должны иметь одинаковых ключей.
5.1.11 Элементы шкафов не должны иметь острых углов и кромок.
5.1.12 Конструкцией шкафов должно быть предусмотрено их соединение между собой.
5.1.13 Если конструкцией предусмотрена установка шкафа на подставку, то должно быть обеспечено надежное соединение подставки со шкафом.
5.2 Требования к материалам и комплектующим изделиям
5.2.1 Детали шкафов следует изготавливать из стали ГОСТ 16523. Толщина металла дверей и основных несущих элементов шкафа должна быть не менее 0,8 мм.
Примечание - Допускается изготавливать детали шкафов из стали других марок.
5.2.2 Металлические поверхности шкафов и крепежная фурнитура должны иметь защитное или защитно-декоративное покрытие в соответствии с требованиями ГОСТ 9.032, ГОСТ 9.301 и ГОСТ 9.303. При изготовлении шкафов не допускается применять покрытие с содержанием свинца и триглицидилизоциануратов.
Для изделий, выполненных из коррозионно-стойких сталей, допускается не наносить защитно-декоративное покрытие.
5.2.3 Покрытия должны допускать влажную уборку поверхностей с применением моющих средств.
5.3 Маркировка
5.3.1 На шкафы должна быть нанесена маркировка по ГОСТ 16371.
5.3.2 Маркировка шкафа должна быть нанесена на табличку или наклейку шириной не менее 10 см и высотой не менее 5 см и размещена на внутренней стороне двери в верхнем углу одной из секций шкафа.
Маркировка должна содержать следующие данные:
- наименование (идентификацию) изготовителя;
