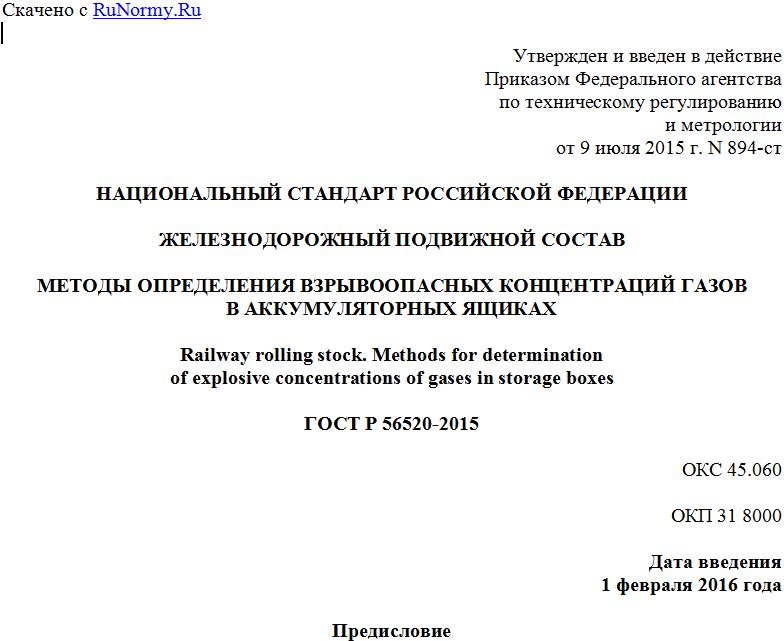

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 9 июля 2015 г. N 894-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЖЕЛЕЗНОДОРОЖНЫЙ ПОДВИЖНОЙ СОСТАВ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ВЗРЫВООПАСНЫХ КОНЦЕНТРАЦИЙ ГАЗОВ
В АККУМУЛЯТОРНЫХ ЯЩИКАХ
Railway rolling stock. Methods for determination
of explosive concentrations of gases in storage boxes
ГОСТ Р 56520-2015
ОКС 45.060
ОКП 31 8000
Дата введения
1 февраля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Перспективные системы транспорта" (ООО "ПСТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 июля 2015 г. N 894-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов "О безопасности железнодорожного подвижного состава" (ТР ТС 001/2011) и "О безопасности высокоскоростного железнодорожного транспорта" (ТР ТС 002/2011)
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает требования к методам определения довзрывоопасных и взрывоопасных концентраций газов в аккумуляторных ящиках железнодорожного подвижного состава.
При заряде, подзаряде, разряде и нахождении источников тока (аккумуляторных батарей, тип 3 по ГОСТ Р 51330.14-99) в бездействии (заряженных или не полностью разряженных) непрерывно выделяются газы, в том числе горючий газ (водород) и окислитель (кислород). В таблице А1 приведена справочная информация о физико-химических свойствах водорода. Интенсивность газовыделения (скорость выделения водорода) может меняться в широких пределах в зависимости от режимов. Наиболее интенсивное выделение водорода происходит в конце заряда и достигает максимума в период перезаряда.
Методы, изложенные в настоящем стандарте, предназначены для определения в газовоздушной среде аккумуляторных ящиков концентраций водорода, которые зависят: от интенсивности газовыделения аккумуляторов, конструкции ящиков, режимов их вентиляции, внешних условий окружающей среды и других факторов. Так как концентрация водорода в аккумуляторных ящиках в процессе измерений величина непостоянная, то получаемые результаты измерений должны фиксироваться в реальном масштабе времени для получения объективной информации о реальном состоянии газовой среды в аккумуляторных ящиках.
1 Область применения
Настоящий стандарт устанавливает требования к методам определения довзрывоопасных и взрывоопасных концентраций горючего газа (водорода), который выделяется из аккумуляторных батарей, размещаемых в аккумуляторных ящиках железнодорожного подвижного состава.
Изложенные в настоящем стандарте методы применяют для определения объемной доли водорода при различных видах испытаний подвижного состава, а также в процессе его эксплуатации.
Настоящий стандарт не устанавливает требования взрывобезопасности аккумуляторных ящиков.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения
ГОСТ Р 51330.14-99 Электрооборудование взрывозащищенное. Часть 15. Защита вида n
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1
взрывоопасная газовая среда: Смесь с воздухом (при атмосферных условиях) горючих веществ в виде газа или пара, в которой после воспламенения происходит самоподдерживающееся распространение пламени. [ГОСТ Р 52350.29.1-2010, пункт 3.1.3]
3.2
нижний концентрационный предел распространения пламени (воспламенения) (НКПР): Объемная доля горючего газа или пара в воздухе, ниже которой не образуется взрывоопасная газовая среда. [ГОСТ Р 52350.29.1-2010, пункт 3.1.6]
3.3
верхний концентрационный предел распространения пламени (воспламенения) (ВКПР): Объемная доля горючего газа или пара в воздухе, при превышении которой смесь не является взрывоопасной. [ГОСТ Р 52350.29.1-2010, пункт 3.1.9]
3.4
объемная доля: Отношение объема определенного компонента газовой смеси к сумме объемов всех компонентов газовой смеси перед смешиванием. Все объемы приведены к температуре и давлению газовой смеси. [ГОСТ Р 52350.29.1-2010, пункт 3.1.10]
3.5
установившееся показание: Показание газоанализатора после стабилизации. [ГОСТ Р 52350.29.1-2010, пункт 3.6.2]
3.6
время установления показаний: Временной интервал, измеряемый по окончании времени прогрева газоанализатора, от момента мгновенной замены чистого воздуха на поверочную газовую смесь на входе газоанализатора (или наоборот) до момента, когда выходной сигнал достигнет заданного уровня (x), в процентах от установившегося значения выходного сигнала при подаче поверочной газовой смеси. [ГОСТ Р 52350.29.2-2010, пункт 3.40]
3.7 взрывоопасная концентрация горючего газа: Концентрация водорода, находящаяся в интервале от НКПР до ВКПР.
3.8 довзрывоопасная концентрация горючего газа: Концентрация водорода, находящаяся в интервале от нуля до НКПР.
3.9 порог срабатывания: Настройка газоанализатора, задающая пороговое значение содержания горючего газа (водорода), при превышении которого будет автоматически включаться аварийная сигнализация.
3.10 аккумуляторная батарея: Два или более аккумулятора, соединенных электрически и используемых как источник электрической энергии.
3.11 аккумуляторный ящик: Оболочка, которая предназначена для установки аккумуляторной батареи.
4 Методы определения взрывоопасной концентрации водорода
4.1 Сущность методов
Для определения взрывоопасной концентрации водорода могут использоваться методы:
- термокаталитический (метод А), основанный на эффекте изменения электрического сопротивления чувствительного элемента (первичного преобразователя, датчика, сенсора), происходящего при термохимической реакции горючего газа (водорода) с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла;
- полупроводниковый (метод Б), основанный на эффекте изменения электропроводности полупроводникового материала, происходящего при адсорбции на его поверхности молекул горючего газа (водорода);
- термокондуктометрический (метод В), основанный на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней горючего газа (водорода), теплопроводность которого значительно выше, чем у других компонентов.
4.2 Требования безопасности
4.2.1 Указанные в 4.1 методы должны позволять реализовать функцию сигнализации при достижении порогового значения концентрации водорода в аккумуляторных ящиках.
4.2.2 При подготовке и проведении измерений необходимо соблюдать правила техники безопасности при работе с электроустановками до 1000 В [1].
4.3 Требования к условиям проведения измерений
Измерения довзрывоопасных и взрывоопасных концентраций горючего газа (водорода) в аккумуляторных ящиках проводят при следующих параметрах окружающей среды:
- температура воздуха, °C ........................... от минус 60 до плюс 40;
- атмосферное давление, кПа ..................... от 84,0 до 106,7;
- относительная влажность воздуха, % ..... от 0 до 100 при температуре 25 °C.
4.4 Требования к средствам измерения
