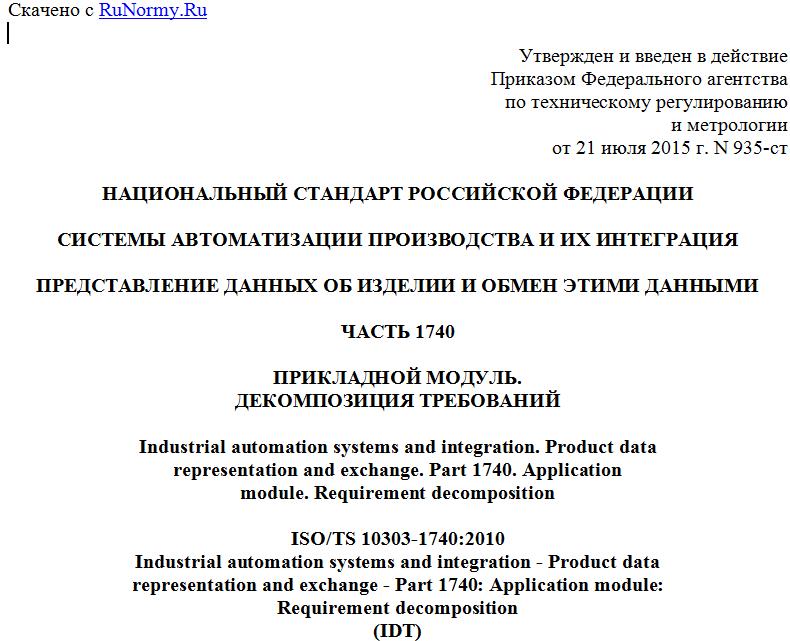

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 июля 2015 г. N 935-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1740
ПРИКЛАДНОЙ МОДУЛЬ.
ДЕКОМПОЗИЦИЯ ТРЕБОВАНИЙ
Industrial automation systems and integration. Product data
representation and exchange. Part 1740. Application
module. Requirement decomposition
ISO/TS 10303-1740:2010
Industrial automation systems and integration - Product data
representation and exchange - Part 1740: Application module:
Requirement decomposition
(IDT)
ГОСТ Р ИСО/ТС 10303-1740-2015
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 935-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1740:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1740. Прикладной модуль. Декомпозиция требований" (ISO/TS 10303-1740:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1740: Application module: Requirement decomposition").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт специфицирует прикладной модуль для представления информации, необходимой для описания структуры требования, включая любые явные комбинаторные отношения между требованиями, способствующие построению композиции требований и любые зависимости от других требований. Обеспечивается наличие нескольких предопределенных требований, включая основные геометрические и негеометрические ограничения. Обеспечивается наличие нескольких предопределенных отношений между требованиями.
В третье издание настоящего стандарта включены изменения ко второму изданию, перечисленные в приложении F.3.
В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, а также его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования к прикладной предметной области, используя принятую в ней терминологию.
В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Декомпозиция требований". В область применения настоящего стандарта входят:
- требования, связанные с рабочим проектом;
- геометрические и негеометрические ограничения;
- обобщенные категории для классификации требований на предприятии;
- декомпозиция требований;
- предопределенные отношения между требованиями;
- декомпозиция требований с заданием логических отношений между составными частями;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1756 Conductivity material aspects;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1004 Elemental geometric shape;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1679 Functional specification;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1739 Production rule;
- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1142 Requirement view definition relationship.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-45 Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 45. Интегрированные родовые ресурсы. Материалы (ISO 10303-45, Industrial automation systems and integration - Product data representation and exchange - Part 45: Integrated generic resource: Materials)
ИСО/ТС 10303-1004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1004. Прикладной модуль. Элементарная геометрическая форма (ISO/TS 10303-1004, Industrial automation systems and integration - Product data representation and exchange - Part 1004: Application module: Elemental geometric shape)
ИСО/ТС 10303-1142 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1142. Прикладной модуль. Связь определений точек зрения (ISO/TS 10303-1142, Industrial automation systems and integration - Product data representation and exchange - Part 1142: Application module: Requirement view definition relationship)
ИСО/ТС 10303-1679 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1679. Прикладной модуль. Функциональная спецификация (ISO/TS 10303-1679, Industrial automation systems and integration - Product data representation and exchange - Part 1679: Application module: Functional specification)
ИСО/ТС 10303-1739 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1739. Прикладной модуль. Продукционное правило (ISO/TS 10303-1739, Industrial automation systems and integration - Product data representation and exchange - Part 1739: Application module: Production rule)
ИСО/ТС 10303-1747 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1747. Прикладной модуль. Документ-спецификация (ISO/TS 10303-1747, Industrial automation systems and integration - Product data representation and exchange - Part 1747: Application module: Specification document)
ИСО/ТС 10303-1756 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1756. Прикладной модуль. Проводящие свойства материала (ISO/TS 10303-1756, Industrial automation systems and integration - Product data representation and exchange - Part 1756: Application module: Conductivity material aspects)
ИСО/ТС 10303-1800 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1800. Прикладной модуль. Обеспечивающие ресурсы (ISO/TS 10303-1800, Industrial automation systems and integration - Product data representation and exchange - Part 1800: Application module: Support resource)
3 Термины и сокращения
3.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- приложение (application);
- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC);
- прикладной модуль (application module);
- прикладной объект (application object);
