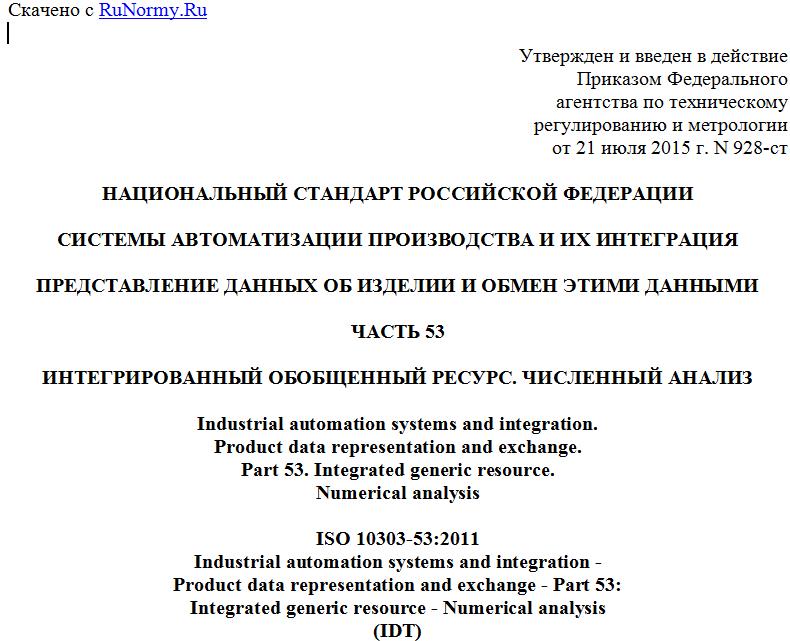

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 928-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 53
ИНТЕГРИРОВАННЫЙ ОБОБЩЕННЫЙ РЕСУРС. ЧИСЛЕННЫЙ АНАЛИЗ
Industrial automation systems and integration.
Product data representation and exchange.
Part 53. Integrated generic resource.
Numerical analysis
ISO 10303-53:2011
Industrial automation systems and integration -
Product data representation and exchange - Part 53:
Integrated generic resource - Numerical analysis
(IDT)
ГОСТ Р ИСО 10303-53-2015
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 октября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 928-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10303-53:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 53. Интегрированный обобщенный ресурс. Численный анализ" (ISO 10303-53:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 53: Integrated generic resource - Numerical analysis").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты серии ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Главными подразделами настоящей части являются:
- analysis_product_relationships_schema;
- product_analysis_schema;
- analysis_schema.
В настоящем стандарте специфицированы интегрированные ресурсы для представления расчетных задач и результатов решения таких задач.
Отношения между данными схемами, определенными в настоящем стандарте, и другими схемами, определения которых приведены в интегрированных ресурсах серии ИСО 10303, показаны на рисунке 1 с использованием графической нотации EXPRESS-G. Определение EXPRESS-G содержится в ИСО 10303-11.
Следующие схемы, показанные на рисунке 1, не определены в настоящем стандарте, их можно найти в следующих стандартах серии ИСО 10303:
- mesh_topology_schema - ИСО 10303-52;
- product_definition_schema - ИСО 10303-41;
- product_property_definition_schema - ИСО 10303-41;
- support_resource_schema - ИСО 10303-41.
Схемы, показанные на рисунке 1, относятся к интегрированным ресурсам.
Рисунок 1 - Связь схем настоящего стандарта
с архитектурой интеграции серии ИСО 10303
1 Область применения
В настоящем стандарте специфицированы конструкции интегрированных обобщенных ресурсов для численных расчетов. В область применения настоящего стандарта входят:
- расчеты безотносительно области применения;
- очевидные для расчетов идеализации определений изделия.
В область применения настоящего стандарта не входят:
- области применения расчетов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все изменения и поправки):
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-42 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представление (ISO 10303-42, Industrial automation systems and integration - Product data representation and exchange - Part 42: Integrated generic resource: Geometric and topological representation)
ИСО 10303-52 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 52. Интегрированные обобщенные ресурсы. Решетчатая топология (ISO 10303-52, Industrial automation systems and integration - Product data representation and exchange - Part 52: Integrated generic resource: Mesh-based topology)
3 Термины, определения и сокращения
3.1 Термины и определения
3.1.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- прикладной протокол; ПП (application protocol; AP);
- обобщенный ресурс (generic resource);
- интегрированный ресурс (integrated resource).
3.1.2 Прочие термины и определения
В настоящем стандарте применен следующий термин:
3.1.2.1 идеализация (idealisation): Представление одного объекта другим объектом, который в данном контексте проще первого объекта и является его аппроксимацией.
Примеры
1 В контексте численных вычислений числа 3, 22/7, 355/113, и 3/14159265 являются идеализациями математической постоянной , по мере возрастания близости к истинному значению.
2 В контексте расчетов по методу конечных элементов сетка элементов является идеализацией формы рассчитываемого объекта.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
CFD - вычислительная динамика жидких сред;
URL - унифицированный указатель информационного ресурса.
4 Схема Analysis product relationships (связь расчетов с изделием)
В настоящем разделе с помощью языка EXPRESS, определение которого содержится в ИСО 10303-11, определены информационные требования, которые должны выполняться программными реализациями. Далее представлен фрагмент EXPRESS-декларации, с которой начинается описание схемы analysis_product_relationships_schema. В нем определены необходимые внешние ссылки.
EXPRESS-спецификация:
