"ГОСТ Р ИСО 10303-52-2015. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 52. Интегрированный обобщенный ресурс. Решетчатая топология"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

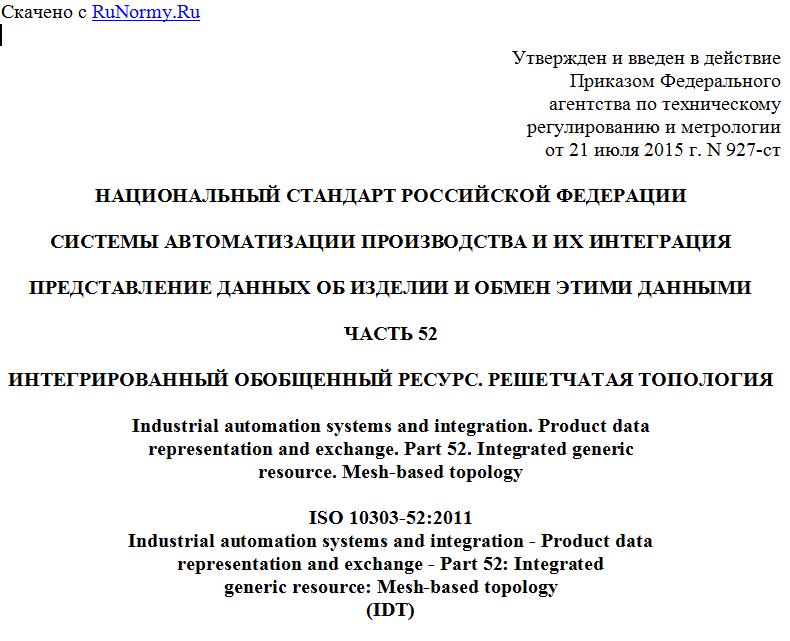

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 927-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

ЧАСТЬ 52

ИНТЕГРИРОВАННЫЙ ОБОБЩЕННЫЙ РЕСУРС. РЕШЕТЧАТАЯ ТОПОЛОГИЯ

Industrial automation systems and integration. Product data
representation and exchange. Part 52. Integrated generic
resource. Mesh-based topology

ISO 10303-52:2011
Industrial automation systems and integration - Product data
representation and exchange - Part 52: Integrated
generic resource: Mesh-based topology
(IDT)

ГОСТ Р ИСО 10303-52-2015

ОКС 25.040.40

Дата введения
1 октября 2016 года

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 927-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10303-52:2011 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 52. Интегрированный обобщенный ресурс. Решетчатая топология" (ISO 10303-52:2011 "Industrial automation systems and integration - Product data representation and exchange - Part 52: Integrated generic resource - Mesh-based topology").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Стандарты серии ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Настоящий стандарт относится к серии интегрированных ресурсов. Главными разделами настоящего стандарта являются:
- mesh_topology_schema;
- mesh_connectivity_schema;
- mesh_function_schema.
Отношения между данными схемами, определенными в настоящем стандарте, и другими схемами, определения которых приведены в интегрированных ресурсах серии ИСО 10303, показаны на рисунке 1 с использованием графической нотации EXPRESS-G. Определение EXPRESS-G содержится в ИСО 10303-11. Схемы, заключенные в полужирные прямоугольники, определены в настоящей части ИСО 10303-11. Определение схемы support_resource_schema содержится в ИСО 10303-41. Определение схемы topology_schema содержится в ИСО 10303-42. Определения схем mathematical_constructs_schema и mathematical_functions_schema содержатся в ИСО 10303-50. Определение схемы mathematical_description_of_distribution_schema содержится в ИСО 10303-51. Определение схемы support_resource_schema содержится в ИСО 10303-104. Определение схемы ISO 13584_generic_expressions_schema содержится в ИСО 13584-20. За исключением схемы ISO 13584_generic_expressions_schema, все схемы, показанные на рисунке 1, относятся к интегрированным ресурсам.
Существует множество прикладных задач, связанных с большими массивами данных, имеющих обычно численную природу. Объем данных измеряется гигабайтами, а в некоторых случаях - терабайтами. К примерам относятся данные вычислительной динамики жидких сред, данные динамического моделирования поведения транспортного средства и разнообразные экспериментальные данные, от физики высоких энергий до всемирного наблюдения погоды.
Главными вопросами, рассматриваемыми в связи с такими данными, являются оптимизация представления и структуры данных в отношении их передачи и хранения. Как часть оптимизации, данные должны быть организованы в крупные массивы, где доступ к каждому элементу данных может быть осуществлен по простому индексу в массиве. Когда данные образуют расчетную модель, данные обычно связываются с сеткой некоторого рода - структурированной или неструктурированной. В любом случае, возможно также применение схемы индексирования для представления простых разновидностей сетки. В настоящей части поясняющие примеры принципиально взяты из области вычислительной динамики жидкой среды.
В настоящем стандарте предоставлены обобщенные, независимые от области применения, средства представления индексируемых данных и сеток.



Рисунок 1 - Соотношение схем

1 Область применения

В настоящем стандарте приведены обобщенные, независимые от области применения, средства представления структурированных и неструктурированных сеток, а также математических функций и числовых данных, определенных на этих сетках. Схемы в настоящем документе специфицированы на языке EXPRESS; определение языка EXPRESS дано в ИСО 10303-11.
В область применения настоящего стандарта входят:
- решетчатые топологии;
- связность ячеек и соединения многоблочных сеток;
- математические функции, определенные на сетках;
- связь численных данных с ячейками, гранями, ребрами и вершинами сетки.
В область применения настоящего стандарта не входит:
- применение решетчатых топологий;
- применение границ разделов между сетками;
- семантика данных, связанных с сеткой.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все изменения и поправки):
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-41:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированный обобщенный ресурс. Основы описания и поддержки изделий (ISO 10303-41:2005, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)
ИСО 10303-42 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представление (ISO 10303-42, Industrial automation systems and integration - Product data representation and exchange - Part 42: Integrated generic resource: Geometric and topological representation)
ИСО 10303-50 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 50. Интегрированные обобщенные ресурсы. Математические конструкции (ISO 10303-50, Industrial automation systems and integration - Product data representation and exchange - Part 50: Integrated generic resource: Mathematical constructs)
ИСО 10303-51 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 51. Интегрированные обобщенные ресурсы. Математическое описание (ISO 10303-50, Industrial automation systems and integration - Product data representation and exchange - Part 51: Integrated generic resource: Mathematical description)
ИСО 10303-104 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 104. Интегрированные прикладные ресурсы. Конечно-элементный анализ (ISO 10303-104, Industrial automation systems and integration - Product data representation and exchange - Part 104: Integrated application resource: Finite element analysis)
ИСО 10303-110 Системы промышленной автоматизации и их интеграция. Представление данных об изделии и обмен этими данными. Часть 110. Интегрированные прикладные ресурсы. Основанная на сетках вычислительная динамика жидких сред (ISO 10303-110, Industrial automation systems and integration - Product data representation and exchange - Part 110: Integrated application resource: Mesh-based computational fluid dynamics)
ИСО 13584-20 Системы промышленной автоматизации и интеграция. Библиотека составных частей изделия. Часть 20. Логические ресурсы. Логическая модель выражений (ISO 13584-20, Industrial automation systems and integration - Parts library - Part 20: Logical resource: Logical model of expressions)

3 Термины, определения и сокращения

3.1 Термины, определенные в ИСО 10303-1
В настоящем стандарте применены следующие термины:
- прикладной протокол; ПП (application protocol; AP);
- интегрированный ресурс (integrated resource);
- изделие (product).
3.2 Термин, определенный в ИСО 10303-110
В настоящем стандарте применен следующий термин:
- внешний (rind).
3.3 Прочие термины и определения
