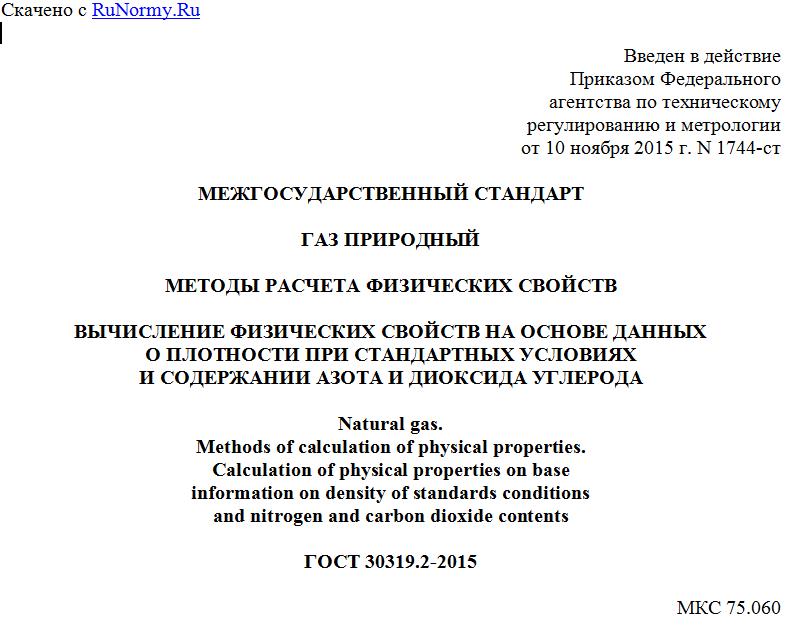

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 ноября 2015 г. N 1744-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗ ПРИРОДНЫЙ
МЕТОДЫ РАСЧЕТА ФИЗИЧЕСКИХ СВОЙСТВ
ВЫЧИСЛЕНИЕ ФИЗИЧЕСКИХ СВОЙСТВ НА ОСНОВЕ ДАННЫХ
О ПЛОТНОСТИ ПРИ СТАНДАРТНЫХ УСЛОВИЯХ
И СОДЕРЖАНИИ АЗОТА И ДИОКСИДА УГЛЕРОДА
Natural gas.
Methods of calculation of physical properties.
Calculation of physical properties on base
information on density of standards conditions
and nitrogen and carbon dioxide contents
ГОСТ 30319.2-2015
МКС 75.060
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ", Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 августа 2015 г. N 79-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации (по управлению строительством)
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 ноября 2015 г. N 1744-ст межгосударственный стандарт ГОСТ 30319.2-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 30319.1-96, ГОСТ 30319.2-96
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Настоящий стандарт предназначен для расчета коэффициента сжимаемости, плотности, показателя адиабаты, коэффициента динамической вязкости природного газа и скорости распространения звука в среде природного газа по измеренным значениям давления, температуры, плотности при стандартных условиях, содержания азота и диоксида углерода.
1.2 Настоящий стандарт применяют для расчета указанных в 1.1 физических свойств природного газа при давлениях до 7,5 МПа включительно и температурах от 250 до 350 К.
1.3 Методы расчета физических свойств, приведенные в настоящем стандарте, могут быть использованы при разработке программного обеспечения вычислителей расхода природного газа.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 31369-2008 Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
ГОСТ 31371.1-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 1. Руководство по проведению анализа
ГОСТ 31371.2-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 2. Характеристики измерительной системы и статистические оценки данных
ГОСТ 31371.3-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 3. Определение водорода, гелия, кислорода, азота, диоксида углерода и углеводородов до C8 с использованием двух насадочных колонок
ГОСТ 31371.4-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 4. Определение азота, диоксида углерода и углеводородов C1 - C5 и C6+ в лаборатории и с помощью встроенной измерительной системы с использованием двух колонок
ГОСТ 31371.5-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 5. Определение азота, диоксида углерода и углеводородов C1 - C5 и C6+ в лаборатории и при непрерывном контроле с использованием трех колонок
ГОСТ 31371.6-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 6. Определение водорода, гелия, кислорода, азота, диоксида углерода и углеводородов C1 - C8 с использованием трех капиллярных колонок
ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1 В настоящем стандарте применены термины и определения по ГОСТ 30319.1.
3.2 Основные условные обозначения величин, принятые в стандарте, приведены в таблице 2 ГОСТ 30319.1.
4. Определение коэффициента сжимаемости и плотности
4.1 Метод расчета
Метод расчета коэффициента сжимаемости и плотности основан на применении уравнения состояния, которое приведено в международном стандарте [1], и имеет следующий вид:
(1)
где Bm и Cm - коэффициенты уравнения состояния.
Коэффициенты уравнения состояния рассчитывают по следующим формулам:
(2)
(3)
где xэ - молярная доля эквивалентного углеводорода;
xа - молярная доля азота;
xу - молярная доля диоксида углерода.
Молярную долю эквивалентного углеводорода и входящие в формулы (2) и (3) коэффициенты рассчитывают по следующим формулам:
xэ = 1 - xа - xу, (4)
(5)
B2 = -0,1446 + 7,4091·10-4T - 9,1195·10-7T2, (6)
B23 = -0,339693 + 1,61176·10-3T - 2,04429·10-6T2, (7)
B3 = -0,86834 + 4,0376·10-3T - 5,1657·10-6T2, (8)
(9)
C2 = 7,8498·10-3 - 3,9895·10-5T + 6,1187·10-8T2, (10)
C3 = 2,0513·10-3 + 3,4888·10-5T - 8,3703·10-8T2, (11)
