"ГОСТ Р 56646-2015/ISO/TR 19201:2013. Национальный стандарт Российской Федерации. Вибрация. Руководство по выбору критериев оценки вибрационного состояния машин"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

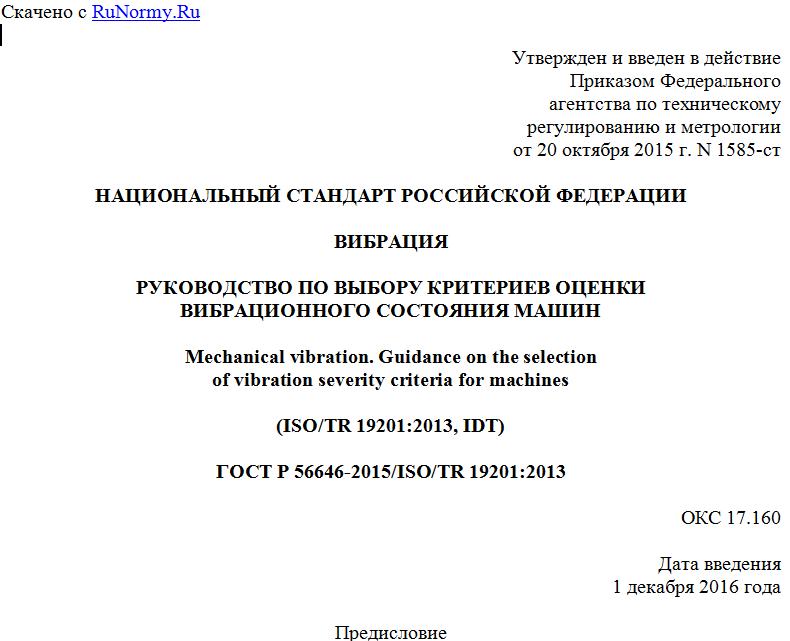

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2015 г. N 1585-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИБРАЦИЯ

РУКОВОДСТВО ПО ВЫБОРУ КРИТЕРИЕВ ОЦЕНКИ
ВИБРАЦИОННОГО СОСТОЯНИЯ МАШИН

Mechanical vibration. Guidance on the selection
of vibration severity criteria for machines

(ISO/TR 19201:2013, IDT)

ГОСТ Р 56646-2015/ISO/TR 19201:2013

ОКС 17.160

Дата введения
1 декабря 2016 года

Предисловие

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1585-ст
4 Настоящий стандарт идентичен международному документу ISO/TR 19201:2013 "Вибрация. Методология выбора стандартов по вибрации машин" (ISO/TR 19201:2013 "Mechanical vibration - Methodology for selecting appropriate machinery vibration standards", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает руководство по выбору стандартов, в которых установлены требования к проведению измерений вибрации и оценки вибрационного состояния, для машин данного вида. В число таких стандартов входят стандарты по оценке вибрационного состояния машин серий ИСО 10816 (измерения на невращающихся частях) и ИСО 7919 (измерения на вращающихся частях), а также другие стандарты, в которых рассматриваются те или иные частные аспекты, связанные с оценкой вибрационного состояния применительно к машинам разных видов.
Выбор, осуществляемый в соответствии с настоящим стандартом, основан на областях применения ссылочных стандартов и теоретических обоснованиях применения того или иного метода измерений в отношении машин, для которых до настоящего времени методы контроля вибрационного состояния установлены не были. Применение настоящего стандарта не предполагает отмену или пересмотр процедур контроля, уже установленных изготовителями или пользователями машин конкретных видов и основанных на опыте их применения, поскольку такие процедуры могут отражать специфические особенности этих машин.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на стандарты, перечисленные в 2.1 - 2.3.
Примечание 1 - Все ссылочные стандарты подлежат периодической проверке и пересмотру. При использовании настоящего стандарта следует убедиться в том, что используется последняя редакция ссылочного стандарта, включая возможные изменения и дополнения.
Примечание 2 - Сводка ссылочных стандартов в соответствии с областями их применения приведена в таблице E.1.
Примечание 3 - В настоящем стандарте приведены краткие характеристики ссылочных стандартов, актуальные только на момент опубликования настоящего стандарта. Впоследствии могут быть разработаны другие стандарты, распространяющиеся на оценку вибрационного состояния машин конкретных видов или отдельные этапы оценки. Отсутствие ссылки на такие стандарты не означает, что их применение будет свидетельствовать об отступлении от рекомендаций настоящего стандарта.

2.1 Основные стандарты по оценке вибрационного состояния
ИСО 7919-1 Вибрация машин без возвратно-поступательного движения. Измерения на вращающихся валах и критерии оценки. Часть 1. Общее руководство (ISO 7919-1, Mechanical vibration of non-reciprocating machines - Measurements on rotating shafts and evaluation criteria - Part 1: General guidelines)
ИСО 7919-2 Вибрация. Оценка вибрационного состояния машин по результатам измерений на вращающихся валах. Часть 2. Стационарные паровые турбины и генераторы мощностью свыше 50 МВт с номинальными скоростями вращения 1500, 1800, 300 и 3600 мин-1 (ISO 7919-2, Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 2: Land-based steam turbines and generators in excess of 50 MW with normal operating speeds of 1 500 r/min, 1 800 r/min, 3 000 r/min and 3 600 r/min)
ИСО 7919-3 Вибрация. Оценка вибрационного состояния машин по результатам измерений на вращающихся валах. Часть 3. Промышленные машинные агрегаты (ISO 7919-3, Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 3: Coupled industrial machines)
ИСО 7919-4 Вибрация. Оценка вибрационного состояния машин по результатам измерений на вращающихся валах. Часть 4. Газотурбинные установки с гидродинамическими подшипниковыми опорами (ISO 7919-4, Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 4: Gas turbine sets with fluid-film bearings)
ИСО 7919-5 Вибрация. Оценка вибрационного состояния машин по результатам измерений на вращающихся частях. Часть 5. Установки гидроэлектростанций и насосных станций (ISO 7919-5, Mechanical vibration - Evaluation of machine vibration by measurements on rotating shafts - Part 5: Machine sets in hydraulic power generating and pumping plants)
ИСО 10816-1 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общее руководство (ISO 10816-1, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 1: General guidelines)
ИСО 10816-2 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 2. Стационарные паровые турбины и генераторы мощностью свыше 50 МВт с номинальными скоростями вращения 1500, 1800, 300 и 3600 мин-1 (ISO 10816-2, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 2: Land-based steam turbines and generators in excess of 50 MW with normal operating speeds of 1 500 r/min, 1 800 r/min, 3 000 r/min and 3 600 r/min)
ИСО 10816-3 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью свыше 15 кВт с номинальными скоростями вращения от 120 до 15000 мин-1 при измерениях на месте эксплуатации (ISO 10816-3, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 3: Industrial machines with nominal power above 15 kW and nominal speeds between 120 r/min and 15 000 r/min when measured in situ)
ИСО 10816-4 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки с гидродинамическими подшипниковыми опорами (ISO 10816-4, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 4: Gas turbine sets with fluid-film bearings)
ИСО 10816-5 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 5. Установки гидроэлектростанций и насосных станций (ISO 10816-5, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 5: Machine sets in hydraulic power generating and pumping plants)
ИСО 10816-6 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 6. Машины возвратно-поступательного действия номинальной мощностью свыше 100 кВт (ISO 10816-6, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 6: Reciprocating machines with power ratings above 100 kW)
ИСО 10816-7 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 7. Промышленные динамические насосы, включая измерения на вращающихся валах (ISO 10816-7, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 7: Rotodynamic pumps for industrial applications, including measurements on rotating shafts)
ИСО 10816-8 Вибрация. Оценка вибрационного состояния машин по результатам измерений вибрации на невращающихся частях. Часть 8. Поршневые компрессорные агрегаты (ISO 10816-8, Mechanical vibration - Evaluation of machine vibration by measurements on non-rotating parts - Part 8: Reciprocating compressor systems)
2.2 Дополнительные стандарты по оценке вибрационного состояния
ИСО 3046-5 Двигатели внутреннего сгорания поршневые. Характеристики. Часть 5. Крутильная вибрация (ISO 3046-5, Reciprocating internal combustion engines - Performance - Part 5: Torsional vibrations)
ИСО 8579-2 Приемочные испытания зубчатых механизмов. Часть 2. Определение вибрации зубчатых механизмов во время приемочных испытаний (ISO 8579-2, Acceptance code for gears - Part 2: Determination of mechanical vibrations of gear units during acceptance testing)
ИСО 13373-1 Контроль состояния и диагностика машин. Вибрационный контроль состояния. Часть 1. Общие методы (ISO 13373-1, Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 1: General procedures)
ИСО 13373-2 Контроль состояния и диагностика машин. Вибрационный контроль состояния. Часть 2. Обработка, анализ и представление результатов измерений вибрации (ISO 13373-2, Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 2: Processing, analysis and presentation of vibration data)
ИСО 13373-3 Контроль состояния и диагностика машин. Вибрационный контроль состояния. Часть 3. Руководство по вибрационному диагностированию (ISO 13373-3, Condition monitoring and diagnostics of machines - Vibration condition monitoring - Part 3: Guidelines for vibration diagnosis)
ИСО 14694 Вентиляторы промышленные. Требования к производимой вибрации и качеству балансировки (ISO 14694, Industrial fans - Specifications for balance quality and vibration levels)
ИСО 14695 Вентиляторы промышленные. Методы измерений вибрации вентиляторов (ISO 14695, Industrial fans - Method of measurement of fan vibration)
2.3 Стандарты на частные аспекты оценки вибрационного состояния
ИСО 1925 Вибрация. Балансировка. Словарь (ISO 1925, Mechanical vibration - Balancing - Vocabulary) <1>
--------------------------------
<1> После пересмотра обозначение будет изменено на ISO 21940-2.

ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
ИСО 2954 Вибрация машин вращательного и возвратно-поступательного действия. Требования к средствам измерений для оценки вибрационного состояния (ISO 2954, Mechanical vibration of rotating and reciprocating machinery - Requirements for instruments for measuring vibration severity)
ИСО 5348 Вибрация и удар. Механическое крепление акселерометров (ISO 5348, Mechanical vibration and shock - Mechanical mounting of accelerometers)
ИСО 10817-1 Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации (ISO 10817-1, Rotating shaft vibration measuring systems - Part 1: Relative and absolute sensing of radial vibration)
ИСО 21940-31 Вибрация. Балансировка роторов. Часть 31. Восприимчивость и чувствительность машин к дисбалансу (ISO 21940-31, Mechanical vibration - Rotor balancing - Part 31: Susceptibility and sensitivity of machines to unbalance)

3. Термины и определения

В настоящем стандарте применены термины и определения по ИСО 1925 и ИСО 2041, а также следующие термины с соответствующими определениями.
3.1 абсолютная вибрация вала (shaft absolute vibration): Вибрация вала в абсолютной системе координат.
Для просмотра документа целиком скачайте его >>>
