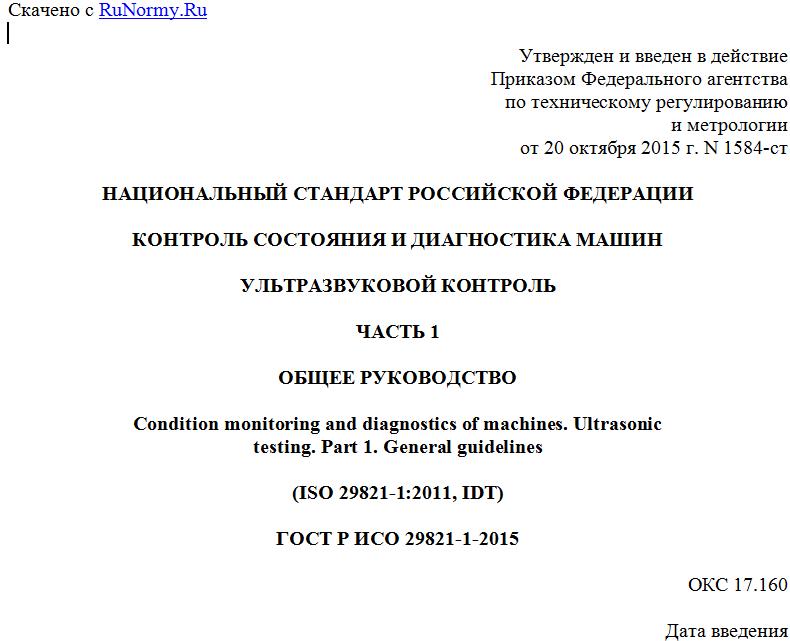

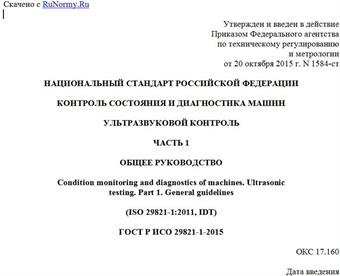

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 октября 2015 г. N 1584-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ СОСТОЯНИЯ И ДИАГНОСТИКА МАШИН
УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ
ЧАСТЬ 1
ОБЩЕЕ РУКОВОДСТВО
Condition monitoring and diagnostics of machines. Ultrasonic
testing. Part 1. General guidelines
(ISO 29821-1:2011, IDT)
ГОСТ Р ИСО 29821-1-2015
ОКС 17.160
Дата введения
1 декабря 2016 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2015 г. N 1584-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 29821-1:2011 "Контроль состояния и диагностика машин. Ультразвук. Часть 1. Общее руководство" (ISO 29821-1:2011 "Condition monitoring and diagnostics of machines - Ultrasound - Part 1: General guidelines", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает руководство по контролю состояния и диагностированию машин с использованием результатов измерений ультразвука, распространяющегося воздушным путем (воздушный ультразвук) или по элементам конструкции машины (структурный ультразвук). Воздушный и структурный ультразвук несет информацию об отклонениях в работе машины. Причиной генерирования высокочастотных колебаний могут быть такие явления, как турбулентность потока жидкости или газа, ионизация среды, трение в узлах. Эти явления, в свою очередь, обусловлены неправильной работой машины, утечками рабочего материала, дефектами смазки, износом деталей машины или электрическими разрядами.
Проведение ультразвукового контроля требует понимания возможных причин образования ультразвука, особенностей его распространения в воздухе и по конструкции машины.
1. Область применения
Настоящий стандарт устанавливает метод и требования к проведению ультразвукового контроля в целях контроля состояния и диагностирования машин, включая измерения ультразвука, интерпретацию данных и критерии оценки. Метод ультразвукового контроля обычно применяют для машин, работающих в заданных режимах и условиях. Ультразвуковой контроль относится к пассивным методам контроля и основан на обнаружении акустических волн, создаваемых при неправильной работе машины.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 2041, а также следующие термины с соответствующими определениями:
3.1 (воздушный и структурный) ультразвук (airborne and structure-borne ultrasound): Акустические волны частотой свыше 20 кГц, создаваемые и распространяемые в среде.
3.2 фоновый шум (background noise): Присутствующий в ультразвуковом сигнале нежелательный шум, которому не может быть поставлено в соответствие отклонение в контролируемом объекте.
Примечание - Ультразвуковой шум, приводящий к ложным заключениям при проведении контроля, может распространяться от источников, окружающих исследуемый объект.
3.3 сканирование (scanning): Перемещение принимающего преобразователя или нескольких преобразователей вокруг источника ультразвука для обнаружения местоположения источника.
3.4 акустическое отражение (sonic reflection): Отражение воздушного ультразвука от твердой поверхности, способное привести к неправильным результатам контроля.
3.5 (ультразвуковой) стетоскоп (stethoscope module): Волновод в форме стержня с установленным приемным преобразователем, который приводят в контакт с поверхностью контролируемого объекта для обнаружения распространяемого по ней структурного ультразвука.
4. Принципы метода ультразвукового контроля
Воздушный и структурный ультразвук представляют собой высокочастотные акустические волны, возникающие внутри или на поверхности исследуемого объекта (материала или узла машины) и обнаруживаемые либо в непосредственной близости от объекта, либо на некотором расстоянии от него. Большинство средств измерений ультразвука рассчитано на обнаружение волн в диапазоне свыше 20 кГц, т.е. вне диапазона слышимости человека. Разница в особенностях распространения низкочастотных и высокочастотных акустических волн объясняет, почему данный метод эффективен в целях контроля состояния машин. Низкочастотный звук способен передавать энергию на значительно большие расстояния во все стороны от объекта, в то время как высокочастотные волны обладают более выраженной направленностью. Переносимая ими энергия быстро убывает с увеличением расстояния от источника, что обеспечивает хорошую локализацию последнего.
Воздушный ультразвук распространяется в газообразной среде и обнаруживается с помощью ультразвуковых микрофонов, в то время как структурный ультразвук распространяется в твердом теле и обнаруживается обычно с помощью стетоскопа, хотя возможно также применение других средств. Стетоскоп не требует использования каких-либо контактных сред в области его соединения с исследуемым объектом, поскольку характерные частоты, связанные с различными отклонениями в работе машины, достаточно низки (например, по сравнению с традиционными частотами эхо-импульсного контроля) и небольшие воздушные зазоры в области контакта стетоскопа с поверхностью объекта не способны существенно ослабить принимаемую волну. Если контроль осуществляют с помощью стационарно установленных преобразователей, то следует убедиться в их надежном закреплении, исключающем ослабление сигнала в области контакта и резонансы.
5. Применения метода ультразвукового контроля
Метод ультразвукового контроля может быть применен к широкому классу машин и оборудования, в которых могут наблюдаться процессы турбулентности потока, ионизации среды или трения. В таблице 1 показаны некоторые примеры неисправностей, которые могут быть выявлены с использованием данного метода.
Таблица 1
Примеры применения метода ультразвукового контроля
Типы/элементы машин Источник ультразвука <а>
Утечки Механические контакты Электрические разряды
Теплообменники AB - -
Бойлеры AB - -
Конденсаторы AB - -
Пневматическая система управления AB - -
Клапаны SB - -
Пароотделители SB - -
Двигатели - SB SB
Насосы AB SB SB
Зубчатые механизмы - SB -
Вентиляторы - SB -
Компрессоры AB SB SB
Конвейеры - SB -
Коммутационное оборудование - AB AB
Трансформаторы - SB AB/SB
Изоляторы - - AB
Распределительные коробки - - SB
Размыкатели цепи - - SB
Турбины AB SB -
Генераторы AB SB AB/SB
Система смазки - SB -
Высокоскоростные подшипники - SB -
Низкоскоростные подшипники - SB -
<а> AB - акустический ультразвук; SB - структурный ультразвук.
6. Требования к персоналу
Если условия применения ультразвукового контроля далеки от идеальных (на результаты контроля может повлиять значительный фоновый шум), то важно,
