"ГОСТ Р 8.902.1-2015. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Метод переменного перепада давления. Специальные сужающие устройства. Часть 1. Принцип метода измерений и общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

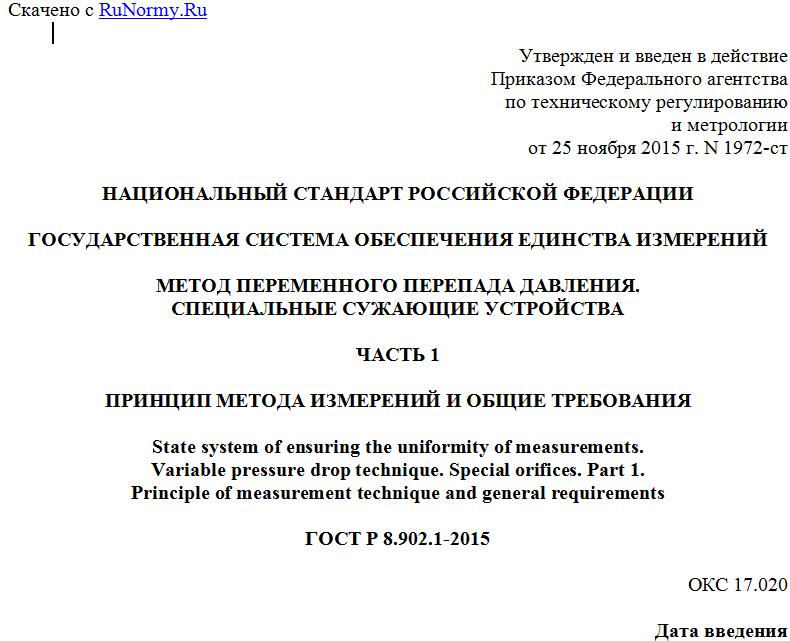

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 ноября 2015 г. N 1972-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОД ПЕРЕМЕННОГО ПЕРЕПАДА ДАВЛЕНИЯ.
СПЕЦИАЛЬНЫЕ СУЖАЮЩИЕ УСТРОЙСТВА

ЧАСТЬ 1

ПРИНЦИП МЕТОДА ИЗМЕРЕНИЙ И ОБЩИЕ ТРЕБОВАНИЯ

State system of ensuring the uniformity of measurements.
Variable pressure drop technique. Special orifices. Part 1.
Principle of measurement technique and general requirements

ГОСТ Р 8.902.1-2015

ОКС 17.020

Дата введения
1 января 2017 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 24 "Метрологическое обеспечение добычи и учета углеводородов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2015 г. N 1972-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Комплекс национальных стандартов ГОСТ Р под общим наименованием "Государственная система обеспечения единства измерений. Метод переменного перепада давления. Специальные сужающие устройства" (далее - комплекс стандартов) состоит из следующих частей:
- Часть 1 Принцип метода измерений и общие требования;
- Часть 2 Технические требования;
- Часть 3 Методика измерений.
Комплекс стандартов распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления при применении следующих типов специальных сужающих устройств:
- стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм;
- диафрагмы с коническим входом;
- износоустойчивые диафрагмы;
- двойные диафрагмы;
- сегментные диафрагмы;
- эксцентричные диафрагмы;
- цилиндрические сопла;
- сопла "четверть круга".
Комплекс стандартов устанавливает требования к геометрическим размерам и условиям применения специальных сужающих устройств, используемых в трубопроводах круглого сечения, полностью заполненных средой.
В первой части приведены термины и определения, условные обозначения, принцип метода измерений и установлены общие требования к условиям измерений при применении всех типов специальных сужающих устройств. Комплекс стандартов максимально согласован с ГОСТ 8.586 (1 - 5), также в него введены положения [1] в части эксцентричных диафрагм.
Вторая часть устанавливает технические требования к конкретным типам сужающих устройств.
В третьей части приведена методика измерений расхода и количества среды с помощью указанных типов сужающих устройств.

1 Область применения

1.1 Настоящий стандарт устанавливает определения необходимых терминов и условные обозначения, принцип метода измерений расхода и количества жидкостей газов с помощью специальных сужающих устройств (далее - сужающих устройств), установленных в полностью заполненном средой трубопроводе круглого сечения.
1.2 Стандарт устанавливает общие требования к сужающим устройствам и их установке, измерительным трубопроводам, условиям проведения измерений расхода и количества среды, а также к выбору типа сужающего устройства, в зависимости от условий эксплуатации.
1.3 В настоящем стандарте объемный расход и объем газов, измеряемых при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939.
1.4 Стандарт распространяется на сужающие устройства, для которых были проведены экспериментальные исследования, число и качество которых обеспечивают их применение с прогнозируемой неопределенностью их характеристик без индивидуальной градуировки.
1.5 Измеряемая (рабочая) среда:
- однокомпонентные газы, смеси газов, в том числе природный (горючий) газ и нефтяной попутный газ, водяной пар (далее - газ);
- однокомпонентные жидкости, смеси жидкостей, в том числе нефтепродукты (далее жидкость).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.417 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 8.566 Государственная система обеспечения единства измерений. Межгосударственная система данных о физических константах и свойствах веществ и материалов. Основные положения
ГОСТ 8.586.1 (ИСО 5167-1:2003) ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
ГОСТ 8.586.2 (ИСО 5167-2:2003) ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3 (ИСО 5167-3:2003) ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики
ГОСТ 2939 Газы. Условия для определения объема
ГОСТ 15528 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 15528, ГОСТ 8.586.1, [2], а также следующие термины с соответствующими определениями:
3.1 абсолютная шероховатость: Среднее арифметическое из абсолютных значений расстояний между любой точкой профиля поверхности и средней линией в пределах базовой длины. Средняя линия - линия, для которой сумма квадратов расстояний от нее до поверхности выступов и впадин шероховатости минимальна (см. также ГОСТ 2789).
3.2 двойная диафрагма: Тип специального сужающего устройства, представляющего собой комбинацию двух стандартных диафрагм, разнесенных между собой и имеющих разные диаметры отверстий.
3.3 диафрагма с коническим входом: Тип специального сужающего устройства, выполненного в виде тонкого диска с центрованным отверстием круглой формы, имеющим со стороны движения потока среды конической вход.
3.4 износоустойчивая диафрагма: Стандартная диафрагма со снятой фаской на входной кромке отверстия.
3.5 коэффициент расхода: Отношение действительного значения расхода среды к его теоретическому значению.
3.6 отверстие специального сужающего устройства: Отверстие сужающего устройства круглой или иной формы, соосное трубопроводу, в котором установлено сужающие устройство.
3.7 относительный диаметр отверстия специального сужающего устройства: Отношение диаметра отверстия d сужающего устройства к внутреннему диаметру D измерительного трубопровода перед сужающим устройством, рассчитываемое по формуле

. (3.1)

3.8 сегментная диафрагма: Тип специального сужающего устройства, выполненный в виде тонкого диска с отверстием сегментной формы, расположенном в верхней или нижней части диска.
3.9 сопло "четверть круга": Тип специального сужающего устройства, выполненного в виде сопла, у которого профиль сужающей части образован дугой одного радиуса.
3.10 специальное сужающее устройство: Сужающее устройство, конструкция и геометрические характеристики, условия применения которого регламентированы комплексом стандартов.
3.11 цилиндрическое сопло: Тип специального сужающего устройства, выполненного в виде сопла с цилиндрической горловиной.
3.12 эксцентричная диафрагма: Стандартная диафрагма с эксцентрично расположенным отверстием.
Для просмотра документа целиком скачайте его >>>
