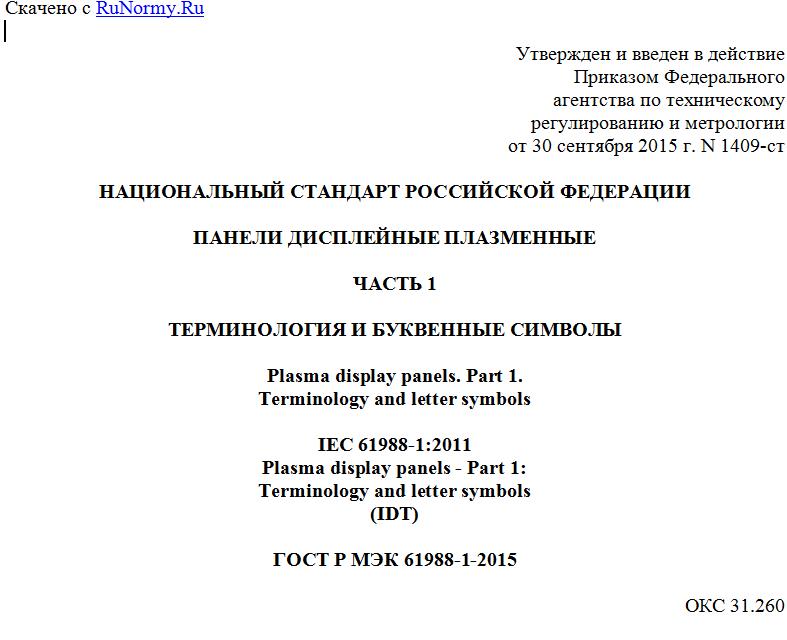

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2015 г. N 1409-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПАНЕЛИ ДИСПЛЕЙНЫЕ ПЛАЗМЕННЫЕ
ЧАСТЬ 1
ТЕРМИНОЛОГИЯ И БУКВЕННЫЕ СИМВОЛЫ
Plasma display panels. Part 1.
Terminology and letter symbols
IEC 61988-1:2011
Plasma display panels - Part 1:
Terminology and letter symbols
(IDT)
ГОСТ Р МЭК 61988-1-2015
ОКС 31.260
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования" (АНО "НТЦСЭ "ИСЭП") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2015 г. N 1409-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61988-1:2011 "Панели дисплейные плазменные. Часть 1. Терминология и буквенные символы" (IEC 61988-1:2011 "Plasma display panels - Part 1: Terminology and letter symbols").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Международная электротехническая комиссия (МЭК) является всемирной организацией по стандартизации в области электротехники, в которую входят все национальные комитеты (национальные комитеты МЭК). Целью МЭК является развитие международного сотрудничества по всем вопросам стандартизации в области электрической и электронной аппаратуры. Для этого, кроме осуществления других видов деятельности, МЭК публикует международные стандарты, технические требования, технические отчеты, технические требования открытого доступа (ТТОД) и руководства. Их подготовка возлагается на технические комитеты. Любой национальный комитет МЭК, заинтересованный в данном вопросе, может участвовать в этой подготовительной работе. Международные, правительственные и неправительственные организации, сотрудничающие с МЭК, также принимают участие в подготовительной работе. МЭК тесно сотрудничает с Международной организацией по стандартизации (ИСО) на условиях, определенных в соглашении между этими двумя организациями.
Официальные решения или соглашения МЭК по техническим вопросам выражают, насколько это возможно, международное согласованное мнение по рассматриваемым вопросам, так как каждый технический комитет имеет представителей от всех заинтересованных национальных комитетов.
Выпускаемые документы имеют форму рекомендаций для международного использования и принимаются национальными комитетами в качестве таковых. Несмотря на все разумные усилия, гарантирующие точное техническое содержание документов, МЭК не несет ответственности за то, как используют эти публикации или за любую неверную их интерпретацию любым конечным пользователем.
В целях содействия международной унификации (единой системе) национальные комитеты МЭК обязуются при разработке национальных и региональных стандартов брать за основу международные стандарты МЭК, насколько это позволяют условия конкретной страны. Любое расхождение между стандартами МЭК и соответствующими национальными или региональными стандартами должно быть ясно обозначено в последних.
МЭК не предусматривает процедуры маркировки и не несет ответственности за любое оборудование, заявленное на соответствие одному из стандартов МЭК.
Все пользователи должны использовать самое последнее издание данного стандарта.
На МЭК или ее руководителей, служащих, должностных лиц или агентов, включая отдельных экспертов и членов технических комитетов и национальных комитетов МЭК, не должна возлагаться ответственность за какой-либо персональный ущерб, повреждение собственности или другое повреждение какого бы то ни было характера (непосредственное или косвенное) или за издержки (включая узаконенные сборы) и расходы, связанные с опубликованием, использованием данного стандарта МЭК или степенью его использования (это относится к любому другому стандарту МЭК).
Следует обратить внимание на нормативные ссылки, приведенные в данном стандарте. Для корректного применения данного стандарта необходимо использовать ссылочные публикации.
Необходимо обратить внимание на то, что некоторые элементы настоящего международного стандарта могут являться предметом патентного права. МЭК не несет ответственности за установление любого такого патентного права.
Международный стандарт МЭК 61988-1 подготовлен техническим комитетом 110 МЭК "Плоскопанельные устройства отображения/дисплеи".
Настоящее второе издание отменяет и заменяет первое издание, опубликованное в 2003 году, и представляет собой технический пересмотр. Основными техническими изменениями относительно предыдущего издания являются следующие изменения:
- в раздел 3 введены дополнительные термины.
Текст настоящего стандарта основан на следующих документах:
Проект комитета для голосования Отчет о голосовании
110/236/CDV 110/286/RVC
Полную информацию о голосовании по одобрению настоящих технических требований можно найти в вышеуказанном отчете о голосовании.
Настоящая публикация разработана в соответствии с директивами ИСО/МЭК, часть 2.
Перечень всех частей стандартов серии МЭК 61988 под общим названием "Панели дисплейные плазменные" можно найти на сайте МЭК.
Комитет принял решение, что содержание настоящего стандарта останется без изменений до конечной даты сохранения, указанной на сайте МЭК с адресом http://webstore.iec.ch, в данных, касающихся конкретного стандарта. За это время стандарт будет:
- подтвержден заново;
- аннулирован;
- заменен пересмотренным изданием или
- изменен.
1 Область применения
Настоящий стандарт устанавливает предпочтительные термины, их определения и символы, применяемые для цветных плазменных дисплейных панелей переменного тока (возбуждаемых переменным током) (AC PDP) в целях использования идентичной терминологии при подготовке стандартов в разных странах. Руководство по технологии производства AC PDP приведено в приложениях к настоящему стандарту.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяется только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
МЭК 61988-2-1 Панели дисплейные плазменные. Часть 2-1. Методы измерения - Оптические и оптоэлектрические (IEC 61988-2-1, Plasma display panels - Part 2-1: Measuring methods - Optical and optoelectrical)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 AC PDP (AC PDP): Плазменная дисплейная панель, в которой область газового разряда отделена от электродов, возбуждаемых импульсами напряжения переменного тока.
Примечание - См. определение термина 3.2 - плазменная дисплейная панель переменного тока.
3.2 плазменная дисплейная панель переменного тока (AC PDP) [AC plasma display panel (AC PDP)]: Плазменная дисплейная панель, в которой область газового разряда отделена от электродов, возбуждаемых импульсами напряжения переменного тока.
3.3 адресное смещение, Vba, информационное смещение (address bias, Vba, data bias): Общее напряжение, подаваемое на все адресные электроды во время адресации.
3.4 период адресного цикла (address cycle period): Интервал времени между инициацией наиболее близко расположенных последовательных адресных импульсов.
3.5 адресный разряд (address discharge): Разряд, меняющий состояние субпикселя плазменной дисплейной панели (PDP).
3.6 адресный электрод, информационный электрод (address electrode, data electrode): Электрод, ортогональный сканирующему электроду/электроду развертки, используемый в возбуждении субпикселей с данными изображения.
3.7 интервал адресации (address period): Период времени, включающий шаг обнуления/сброса и шаг адресации.
3.8 адресный импульс, информационный импульс (address pulse, data pulse): Импульс с нарастанием напряжения, подаваемый при адресации на единичный адресный (информационный) электрод для выбора субпикселя в соответствии с отображаемым изображением.
Примечание - См. определение термина 3.212 - импульс сканирования.
3.9 шаг адресации (address step): Интервал времени, необходимый для присвоения адреса всем пикселям панели в заданном субполе по методу разделения адресации и отображения (ADS).
3.10 адресное напряжение Va, напряжение данных (address voltage Va, data voltage): Амплитуда импульсов напряжения, подаваемых на адресный (информационный) электрод во время адресации (без учета адресного смещения на электроде).
3.11 метод адресации при отображении, метод AWD (address while display method, AWD method): Технология формирования шкалы яркости, при которой адресуется только часть пикселей панели в любое время в пределах периода горения.
Примечание - См. также определение термина ADS.
3.12 адресуемость (addressability): Количество пикселей в горизонтальном и вертикальном направлении, яркость которых может меняться.
Примечание - Обычно выражается в количестве пикселей по горизонтали на количество пикселей по вертикали. Данный термин не является синонимом разрешающей способности. См. определение термина 3.207 - разрешающая способность.
